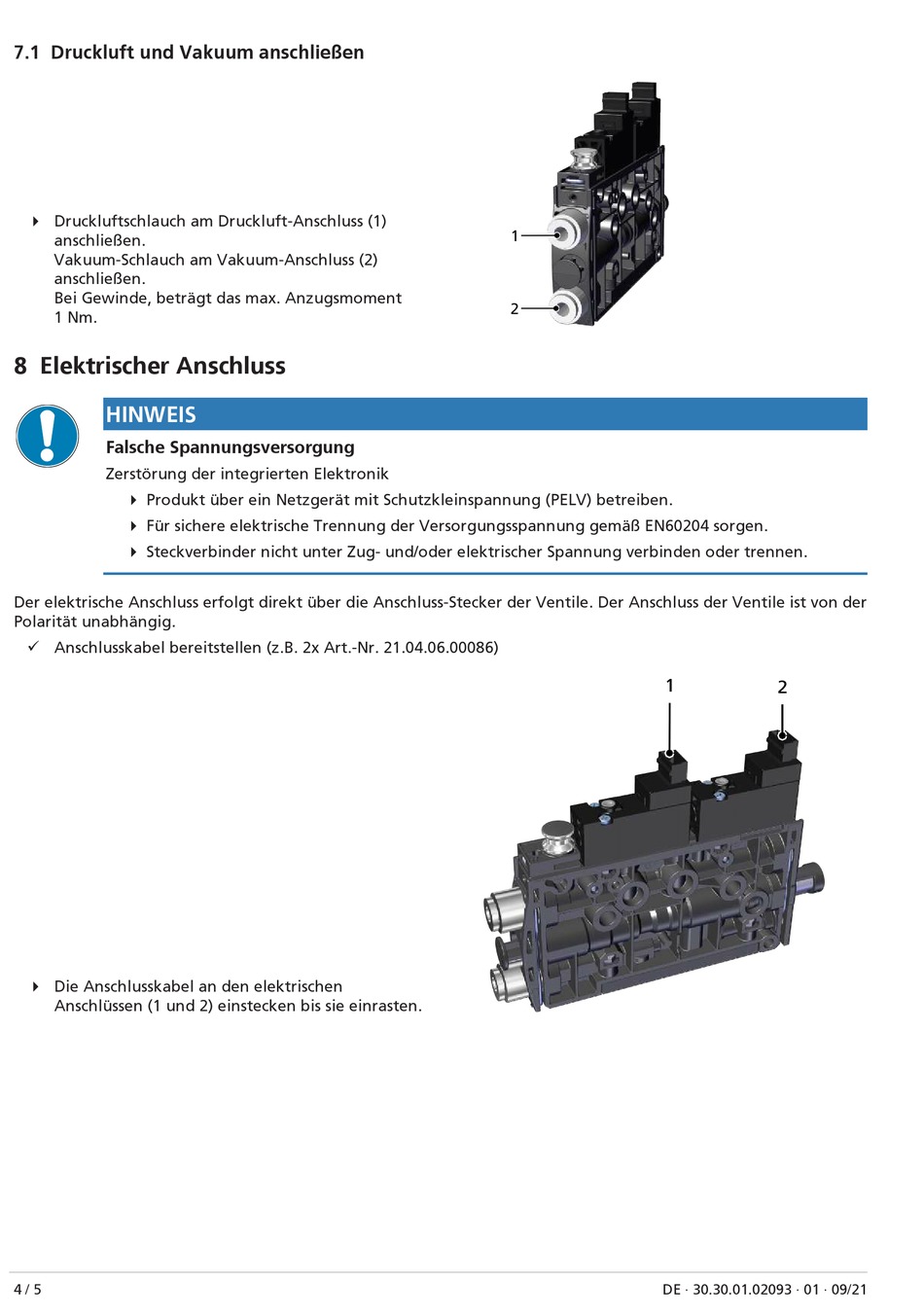

7.1 Druckluft und Vakuum anschließen
4 Druckluftschlauch am Druckluft-Anschluss (1)
anschließen.
Vakuum-Schlauch am Vakuum-Anschluss (2)
anschließen.
Bei Gewinde, beträgt das max. Anzugsmoment
1 Nm.
8 Elektrischer Anschluss
HINWEIS
Falsche Spannungsversorgung
Zerstörung der integrierten Elektronik
4 Produkt über ein Netzgerät mit Schutzkleinspannung (PELV) betreiben.
4 Für sichere elektrische Trennung der Versorgungsspannung gemäß EN60204 sorgen.
4 Steckverbinder nicht unter Zug- und/oder elektrischer Spannung verbinden oder trennen.
Der elektrische Anschluss erfolgt direkt über die Anschluss-Stecker der Ventile. Der Anschluss der Ventile ist von der
Polarität unabhängig.
ü Anschlusskabel bereitstellen (z.B. 2x Art.-Nr. 21.04.06.00086)
4 Die Anschlusskabel an den elektrischen
Anschlüssen (1 und 2) einstecken bis sie einrasten.
4 / 5
1
2
1
DE · 30.30.01.02093 · 01 · 09/21
