Gebrauchsanweisung

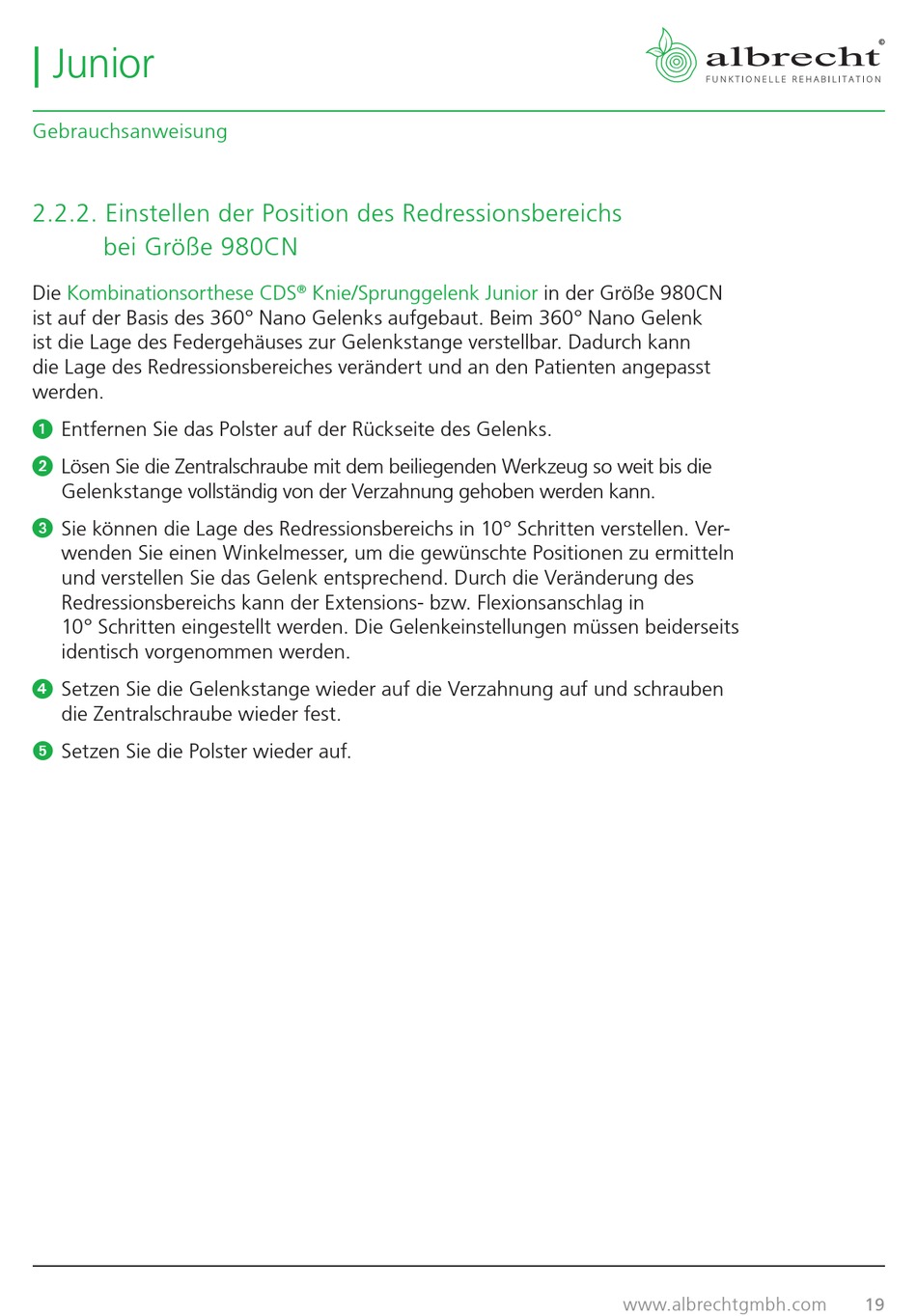

2.2.2. Einstellen der Position des Redressionsbereichs
bei Größe 980CN
Die Kombinationsorthese CDS
ist auf der Basis des 360° Nano Gelenks aufgebaut. Beim 360° Nano Gelenk
ist die Lage des Federgehäuses zur Gelenkstange verstellbar. Dadurch kann
die Lage des Redressionsbereiches verändert und an den Patienten angepasst
werden.
1 Entfernen Sie das Polster auf der Rückseite des Gelenks.
2 Lösen Sie die Zentralschraube mit dem beiliegenden Werkzeug so weit bis die
Gelenkstange vollständig von der Verzahnung gehoben werden kann.
3 Sie können die Lage des Redressionsbereichs in 10° Schritten verstellen. Ver-
wenden Sie einen Winkelmesser, um die gewünschte Positionen zu ermitteln
und verstellen Sie das Gelenk entsprechend. Durch die Veränderung des
Redressionsbereichs kann der Extensions- bzw. Flexionsanschlag in
10° Schritten eingestellt werden. Die Gelenkeinstellungen müssen beiderseits
identisch vorgenommen werden.
4 Setzen Sie die Gelenkstange wieder auf die Verzahnung auf und schrauben
die Zentralschraube wieder fest.
5
Setzen Sie die Polster wieder auf.
Knie/Sprunggelenk Junior
®
in der Größe 980CN
www.albrechtgmbh.com 19
