Kombinationsorthese CDS
Gebrauchsanweisung

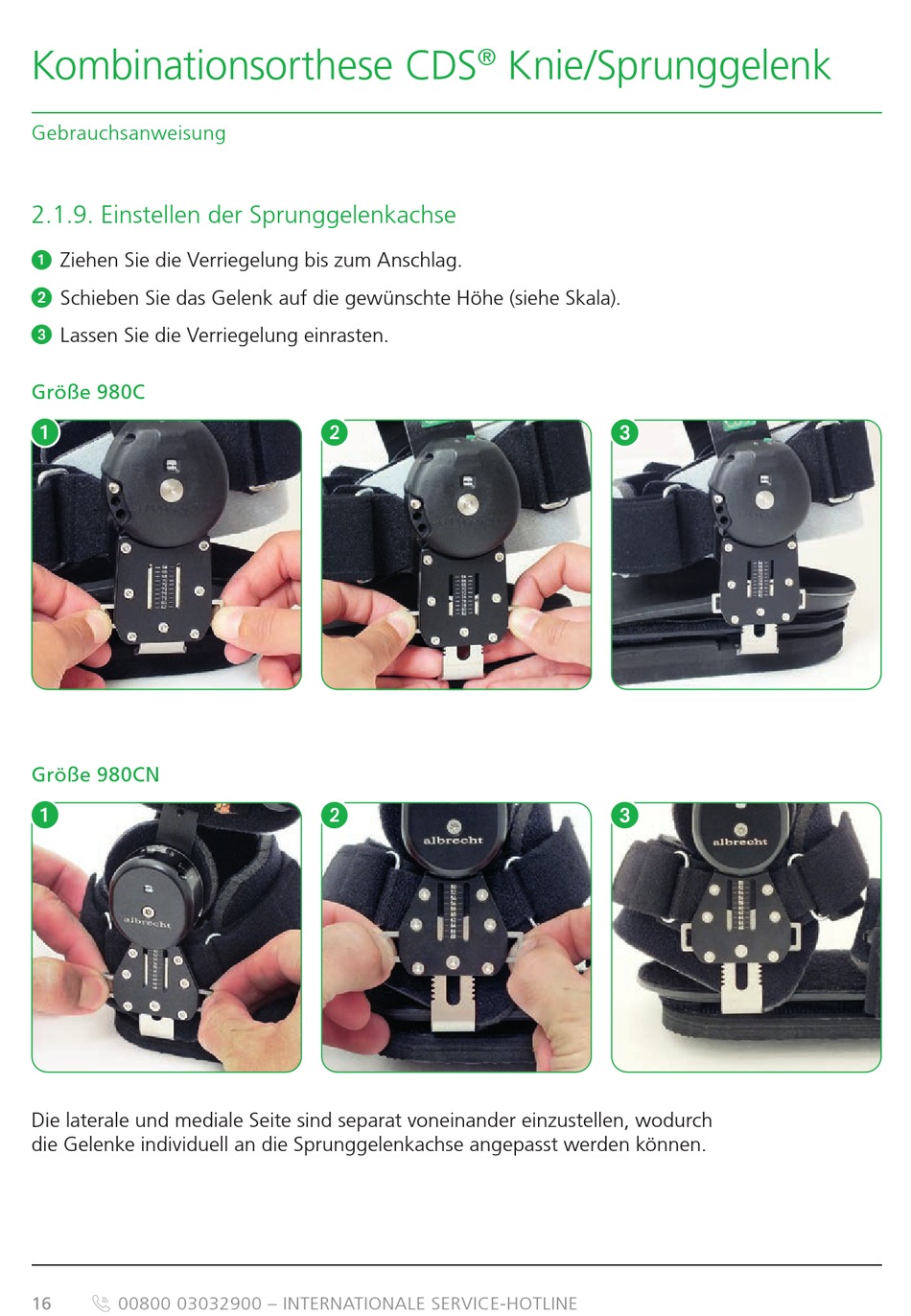

2.1.9. Einstellen der Sprunggelenkachse

1 Ziehen Sie die Verriegelung bis zum Anschlag.
2
Schieben Sie das Gelenk auf die gewünschte Höhe (siehe Skala).
3
Lassen Sie die Verriegelung einrasten.
Größe 980C
1
Größe 980CN
1
Die laterale und mediale Seite sind separat voneinander einzustellen, wodurch
die Gelenke individuell an die Sprunggelenkachse angepasst werden können.
16 00800 03032900 – INTERNATIONALE SERVICE-HOTLINE
®
2
2
Knie/Sprunggelenk
3
3
