Osuszacz zapewnia ciągłe osuszanie sprężonego powietrza. Zawór spustowy (7) odprowadza
kondensat ze zbiornika powietrza podczas kontroli wydajności osuszania. Sprężone, bez oleju,
suche powietrze jest gromadzone w zbiorniku i jest gotowe do użycia.
Aby osuszacz membranowy działał prawidłowo, jest podłączony bezpośrednio do zbiornika
powietrza, bez użycia zaworu zwrotnego. Ponieważ osuszacz membranowy zawiera selektywne
włókna membranowe, przedostaje się przez nie niewielka ilość powietrza (ok. 0,5 bara/30 min)
Z tego względu występuje stopniowy, powolny spadek ciśnienia nawet wtedy, gdy sprężone
powietrze nie jest pobierane (ze zbiornika powietrza), co nie stanowi wadliwego działania.
Zbiornik ciśnieniowy nie musi być opróżniany z kondensatu.
Obudowa sprężarki
Dźwiękoszczelna obudowa ma niewielkie rozmiary, ale zapewnia dostateczną wymianę powietrza
chłodzącego. Jej wygląd pozwala na ustawienie jej w gabinecie dentystycznym jako mebla.
Znajdujący się pod agregatem sprężarki wentylator chłodzi agregat i włącza się razem z silnikiem
sprężarki. Po dłuższej pracy sprężarki temperatura w obudowie może osiągnąć ponad 40°C.
Wówczas automatycznie zostanie włączony wentylator chłodzenia. Po wychłodzeniu przestrzeni
obudowy poniżej około 32°C, wentylator zostanie automatycznie wyłączony.
Pod sprężarką i wokół niej należy zapewnić swobodny przepływ powietrza. Nie wolno
zakrywać wylotu gorącego powietrza z tyłu górnej części obudowy.
W przypadku ustawienia sprężarki na miękkiej podłodze, na przykład na dywanie,
należy utworzyć lukę pomiędzy podstawą i podłogą lub obudową i podłogą, na
przykład przez podłożenie twardych podkładek pod nóżki.
Sprężarka o ciśnieniu 8–10 barów jest wyposażona w licznik godzin (rys. 3).

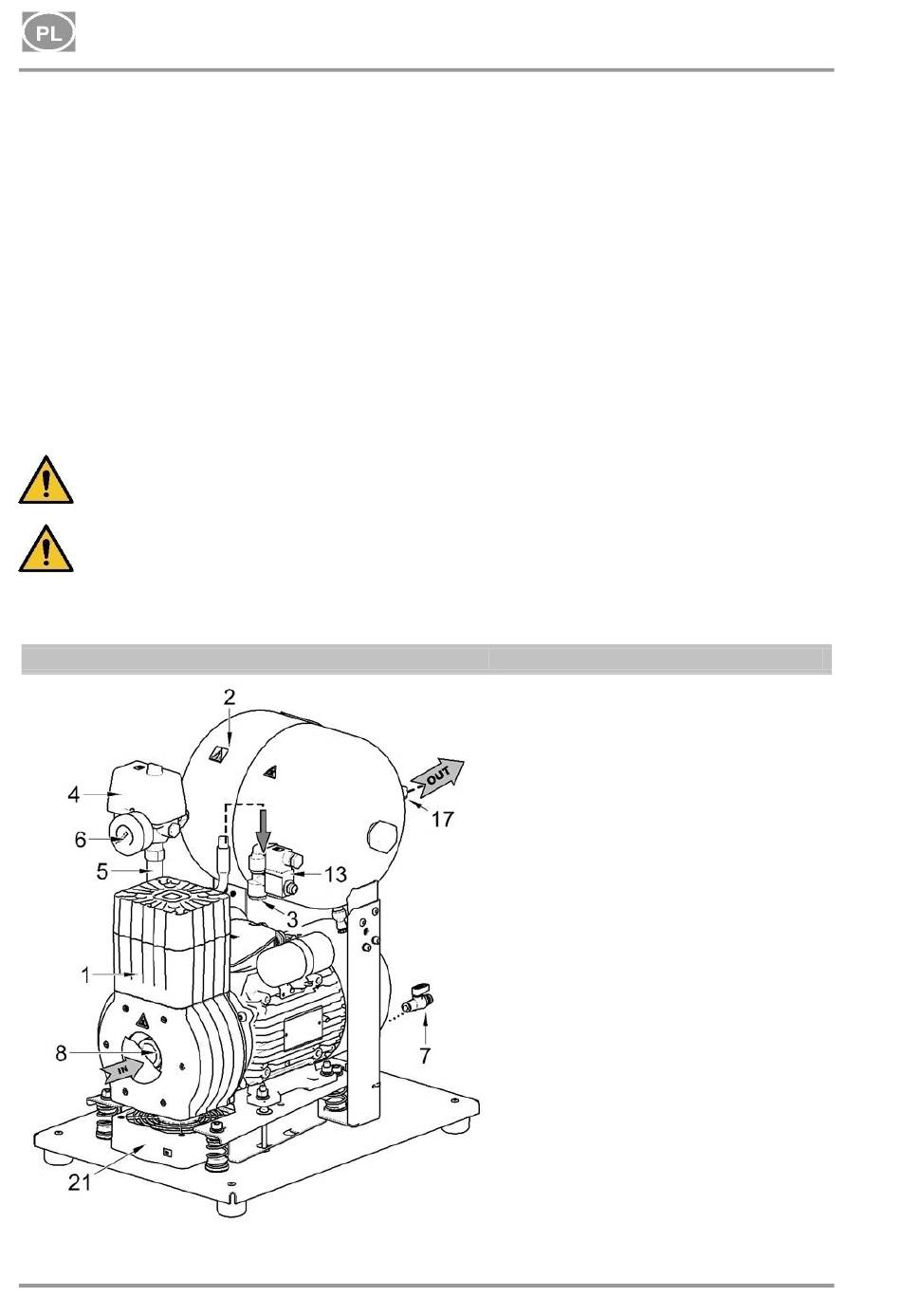

Rys. 1: DK50-10Z - Kompresor
NP-DK50-10-15_07-2021-MD
Sprężarka DK50-10 Z
1
2
3
4
5
6
7
8
9
10 -
11 -
12 -
13 Zawór elektromagnetyczny
14 Chłodnica osuszacza
15 Filtr
16 Zawór elektromagnetyczny
17 Wylot powietrza sprężonego
18 Wyłącznik obwodu
19 Butla
20 Magnetyczny uchwyt
21 Wentylator
22 Przełącznik
23 Licznik godzin
24 Gniazdo
25 Wentylator obudowy
- 170 -
Agregat sprężarki
Zbiornik powietrza
Zawór zwrotny
Łącznik ciśnieniowy
Zawór bezpieczeństwa
Ciśnieniomierz
Zawór spustowy
Filtr wlotowy
Osuszacz
spustu kondensatu
