2.10.1 verkAbeLung

Die verkabelung der einzelnen wechselrichter untereinander erfolgt durch herkömmliche

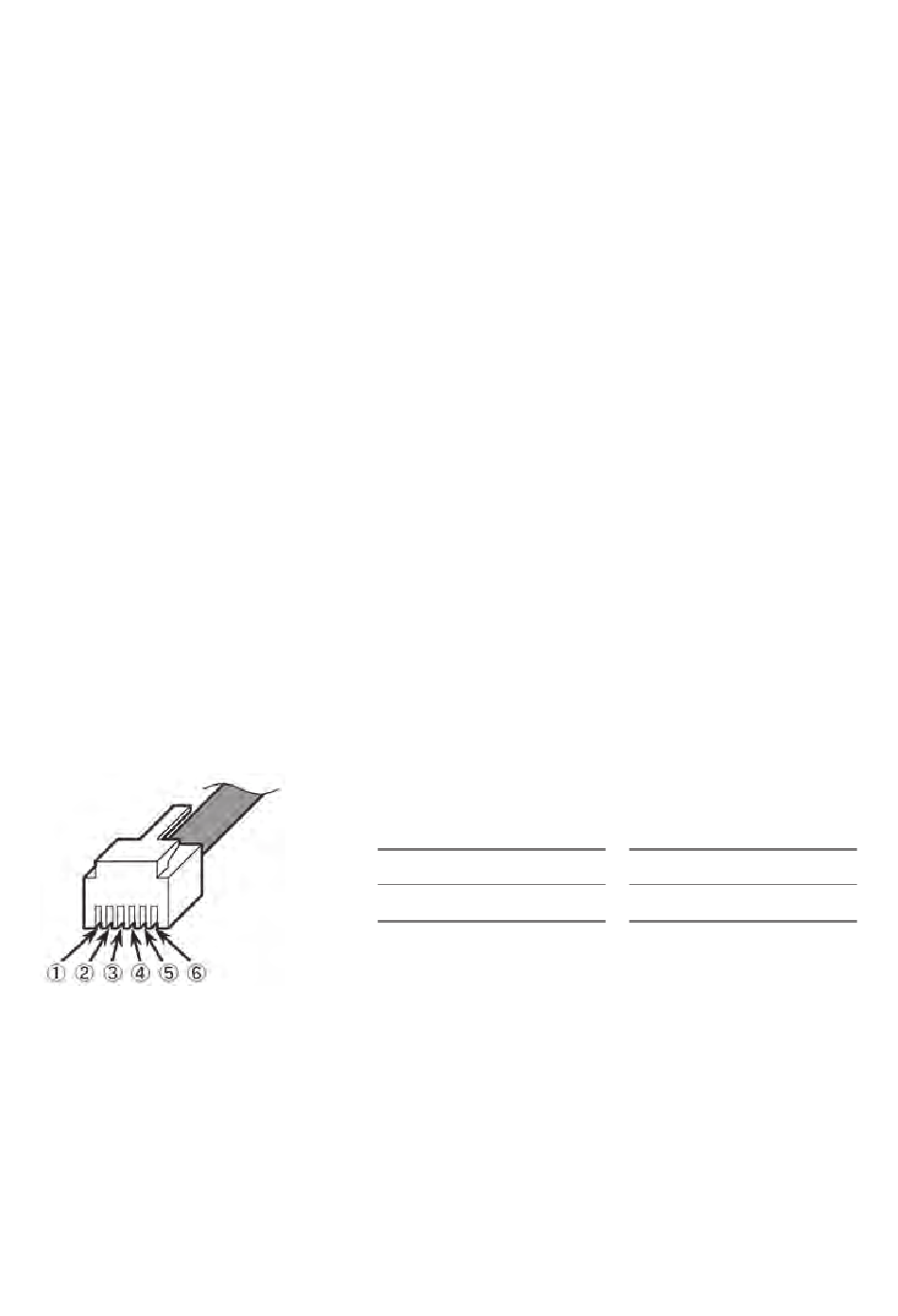

Telefon-kabel, die mit einem rJ11-Stecker ausgerüstet sind. rJ11-Stecker sind 6-polig, übli-
cherweise werden aber nur die mittleren 4 Pins belegt, was aber ausreicht. wichtig ist, dass
die 4 (oder 6) Pins 1 zu 1 durchgeschleift sind.
Die beiden rJ11-buchsen befinden sich links unten im innern des wechselrichters. für die
installation muss also die frontplatte des wechselrichters abgeschraubt werden. bitte
beachten Sie dazu die Anweisungen im Mitsubishi-handbuch.
verbinden Sie nun alle wechselrichter untereinander über die rJ11-kabel.
Stecken Sie einen Stecker des kabels in eine beliebige buchse des ersten wechselrichters. Den
anderen Stecker des kabels stecken Sie in eine beliebige buchse des zweiten wechselrichters.
genauso verbinden Sie wechselrichter nummer 2 mit wechselrichter nummer 3 usw. Am
letzten wechselrichter setzen Sie den DiP-Schalter für den endwiderstand auf Position „on".
Das verbindungskabel zwischen Suntrol und dem ersten wechselrichter kann nach folgen-
den vorgaben gefertigt werden:
Anschlussbelegung Mitsubishi:
RS485
RJ11-Pin
3
4
Suntrol
1
4
