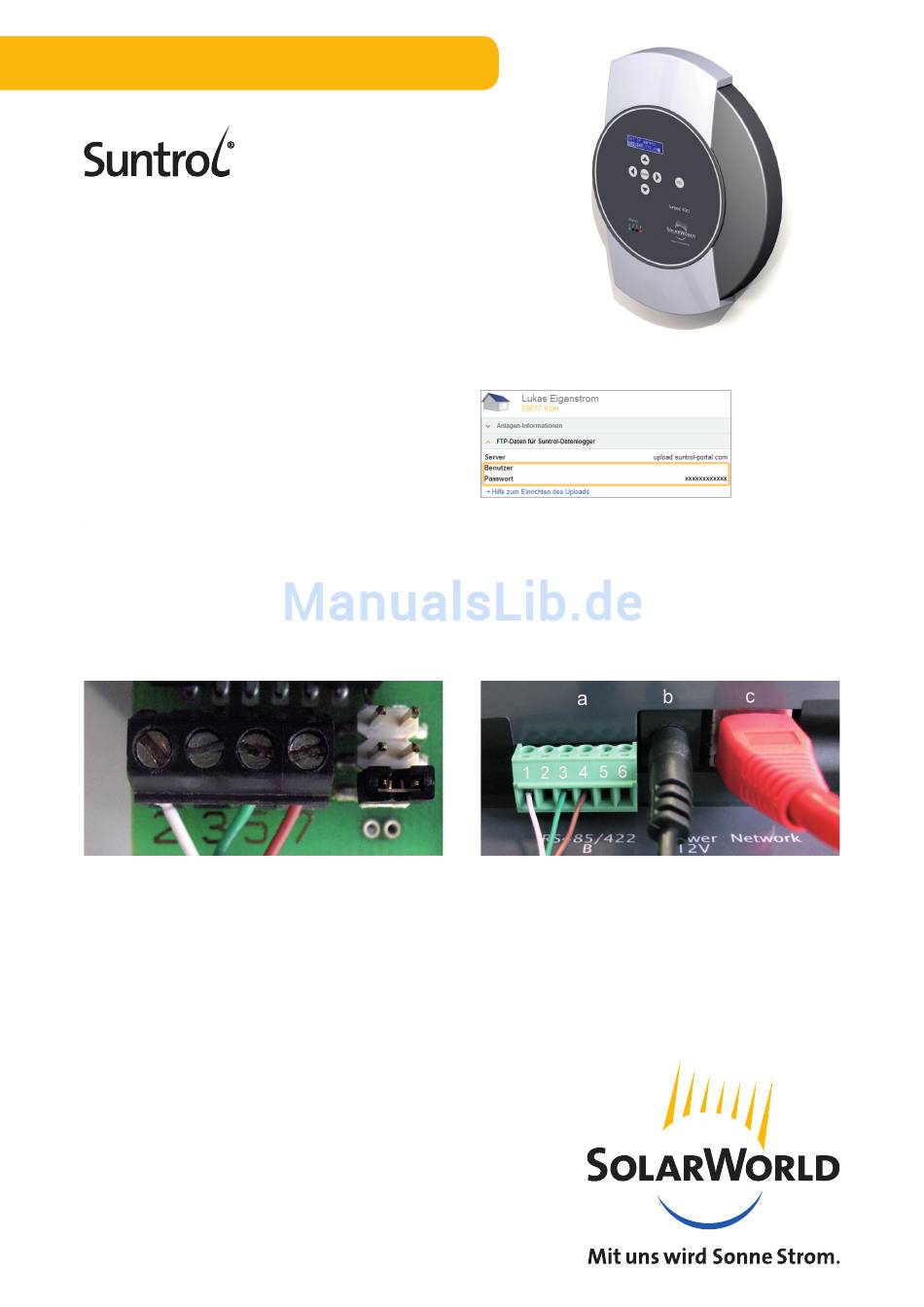

SolarWorld Suntrol STL 400 Schnell Installationsanleitung

Quickguide zur Installation
STL 200/400
Bei Fragen und für umfangreichere Informationen bitte im
Handbuch nachlesen. (Seitenzahlen stehen in Klammern)
1. Registrierung im Suntrol-Portal (S. 9)
Registrierung (S.9)
Registrierung (S. 9)
www.suntrol-portal.de → Registrierung
www.suntrol-portal.de Registrierung
→ E-Mail: Bestätigungslink klicken → Login
→ E-Mail: Bestätigungslink klicken → Login
E-Mail Link klicken Logi
Neue Anlage eintragen (S.14)
www.suntrol-portal.de → Login → Mein Suntrol
Neue Anlage eintragen (S. 14)
→ Meine Anlagen → Aktionen → neue Anlage eintragen
www.suntrol-portal.de Login
FTP-Zugangsdaten für Datenlogger (S.16)
→ Mein Suntrol → Meine Anlagen → Anlage anlegen Meine Anlagen Neue Anlage eintragen
Meine Anlagen → FTP-Daten für Suntrol-Datenlogger
2. Installation (S. 18)
Der STL 200/400 entspricht Schutzart IP20 und ist ausschließlich für die Montage im trockenen, staubfreien Innen-
bereich geeignet.
Bild 2: Anschlüsse am SMA-RS485-PiggyBack
Öffnen Sie niemals das Gehäuse des Wechselrichters, wenn dieser
unter Spannung steht. Beachten Sie unbedingt die Hinweise des
SMA-Handbuches.
a. Anschluss an SMA-Wechselrichter (S. 20)
Andere Hersteller (S. 22 bis 52)
b. Anschluss am Netzteil (12 V)
Ausschließlich das mitgelieferte Netzteil verwenden.
c. Anschluss an PC/Netzwerk (S. 57)
Direkte Kabelverbindung
(Achtung, es wird ein Crossover-Netzwerkkabel benötigt.)
Anschluss an einen Netzwerk-Router
(Es wird ein Patchkabel benötigt.)
Verbindung über Stromnetz (Powerline) oder GSM (S. 57)
www.solarworld.de
Benutzernamen und Passwort notieren
(werden später bei der Konfiguration vor Ort benötigt).
Bild 3: Anschlüsse am STL 200/400
a: RS485/422 (Wechselrichtereingang)
b: Netzanschluss (12 V)
c: Netzwerkanschluss
Bild 1:
Darstellung
Ihrer Anlage
im Suntrol-Portal
