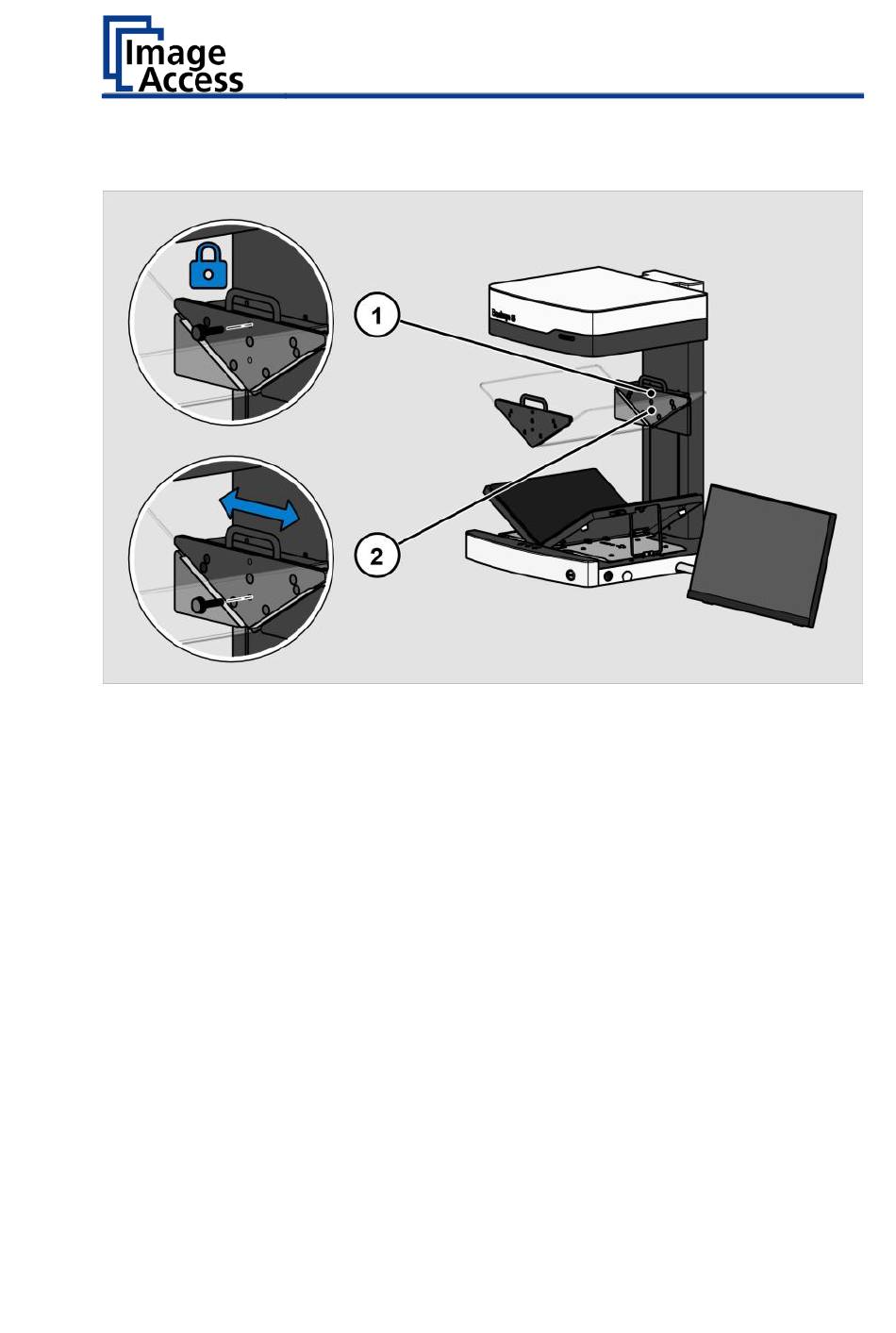

Die Glasplattenaufnahme bietet zwei Positionen für die
Befestigungsschraube:
1.Wenn die Sicherungsschraube in der oberen Position (1) eingeschraubt
wird, bleibt die Position der Glasplatte während des Scanvorgangs in
der Horizontalen konstant. Sie ist für das Scannen von dünneren
Büchern gedacht.
2.Wenn die Sicherungsschraube in der unteren Position (2) eingeschraubt
wird, bleibt die Position der Glasplatte während des Scanvorgangs in
der Horizontalen beweglich, wie die nachfolgende Abbildung zeigt. Sie
ist für das Scannen von dicken Büchern gedacht, bei denen, durch das
fortlaufende Umblättern die Buchmitte nach rechts oder links wandert
und die Position der V-Glasplatte sowie auch die Position der beiden
Buchteller nachgeführt wird.
V-Glasplatte montieren
11
