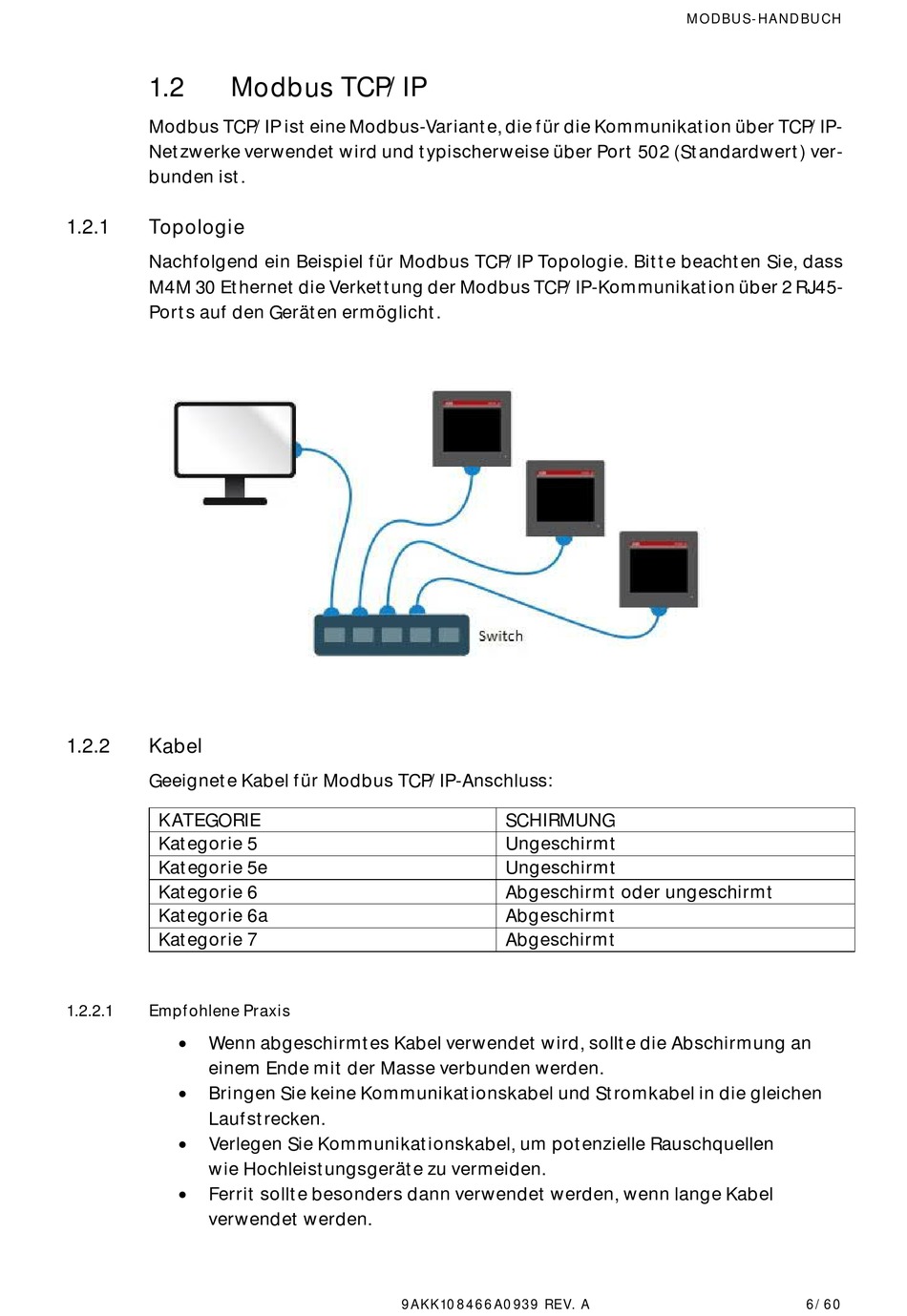

1.2
Modbus TCP/IP
Modbus TCP/IP ist eine Modbus-Variante, die für die Kommunikation über TCP/IP-
Netzwerke verwendet wird und typischerweise über Port 502 (Standardwert) ver-
bunden ist.
1.2.1
Topologie
Nachfolgend ein Beispiel für Modbus TCP/IP Topologie. Bitte beachten Sie, dass
M4M 30 Ethernet die Verkettung der Modbus TCP/IP-Kommunikation über 2 RJ45-
Ports auf den Geräten ermöglicht.
1.2.2
Kabel
Geeignete Kabel für Modbus TCP/IP-Anschluss:
KATEGORIE
Kategorie 5
Kategorie 5e
Kategorie 6
Kategorie 6a
Kategorie 7
1.2.2.1
Empfohlene Praxis
Wenn abgeschirmtes Kabel verwendet wird, sollte die Abschirmung an
einem Ende mit der Masse verbunden werden.
Bringen Sie keine Kommunikationskabel und Stromkabel in die gleichen
Laufstrecken.
Verlegen Sie Kommunikationskabel, um potenzielle Rauschquellen
wie Hochleistungsgeräte zu vermeiden.
Ferrit sollte besonders dann verwendet werden, wenn lange Kabel
verwendet werden.
SCHIRMUNG
Ungeschirmt
Ungeschirmt
Abgeschirmt oder ungeschirmt
Abgeschirmt
Abgeschirmt
9 A K K10 8 46 6 A0 93 9 RE V. A
M O D BU S - HA ND BU C H
6 /6 0
