Anhang B - Diskretes Gatewaymodul (DGM) - Anschlussinformationen
DGM-Digitalausgänge
Die digitalen Ausgänge funktionieren nur, wenn die Stifte 27, 68 und 69 mit Strom versorgt werden und wenn eine
Erdungsverbindung mit Stift 70 besteht. Siehe Stiftbelegungen auf Seite 118 für Details. Der digitale Ausgang hat
eine Nennspannung von 0-30 V DC und erfordert eine Stromversorgung NEC Klasse 2 an Stift 27 für Zufuhrbank 1,

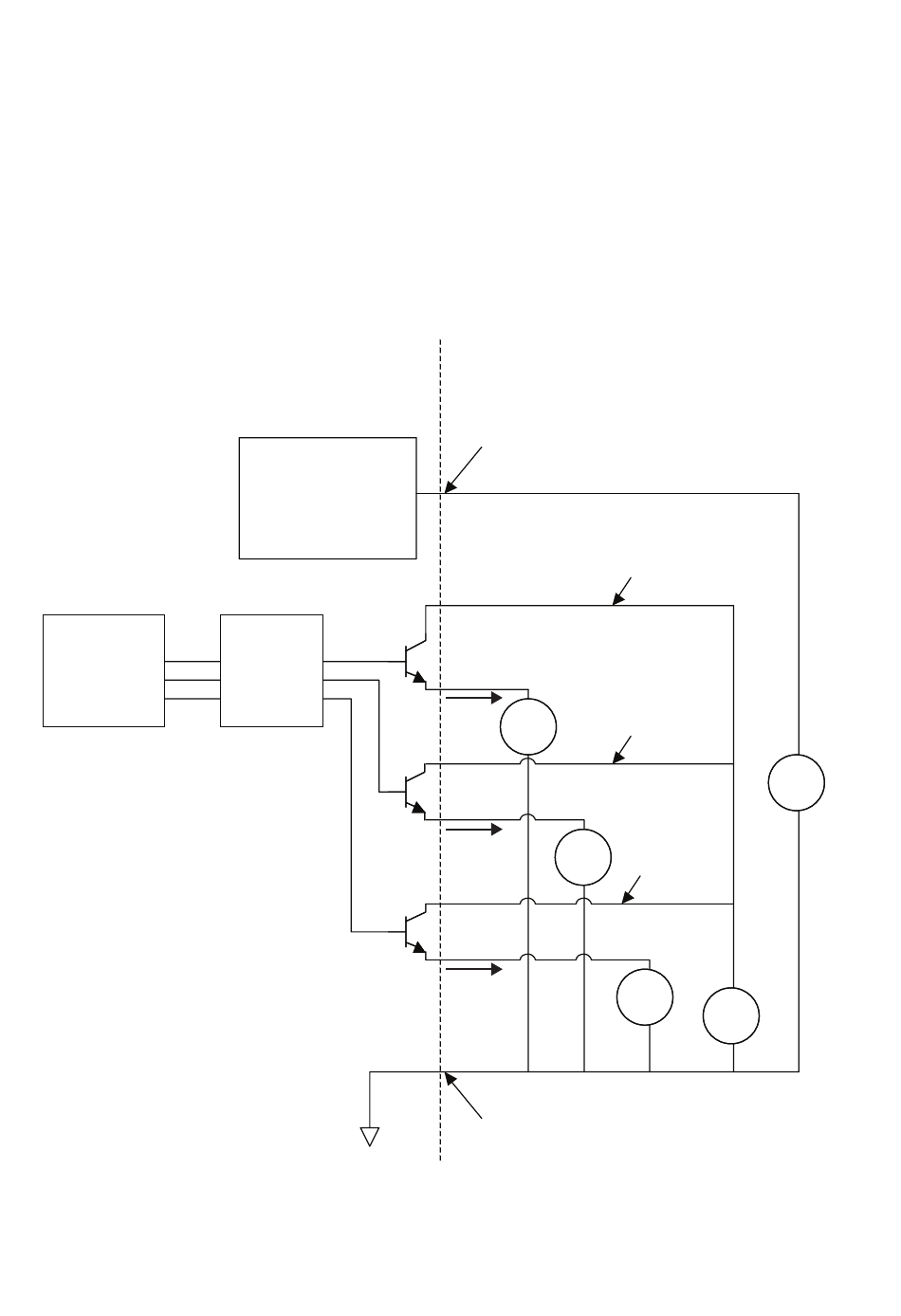

an Stift 69 für Zufuhrbank 2 und an Stift 68 für Zufuhrbank 3. Das DGM ist über einen Optokoppler isoliert, siehe
folgende Darstellung.
• Stifte: 9-20, 28-39
• Typ: Sourcing
Microcontroller
120
Discrete Gateway
Isolated Logic ICs
Optical
Isolator
• Maximale permanente Stromabgabe: 350 mA
(über bauseitige Stromversorgung)
• Empfohlener permanenter Strom: 100 mA
Customer Automation
D-Sub Pin 51 (Isolated
Logic Supply)
D-Sub
Pin 27
Digital
Output 1-8
LOAD LOAD
D-Sub
Pin 69
Digital
Output 9-16
LOAD LOAD
D-Sub
Pin 68
Digital
Output 17-24
D-Sub Pin 70
(Isolated Ground)
Digital Output
Supply Bank 1
Digital Output
Supply Bank 2
24VDC 24VDC
Digital Output
Supply Bank 3
LOAD LOAD
24VDC 24VDC
3A2618H
