DGM-Digitaleingang

Die digitalen Eingänge funktionieren nur, wenn Stift 51 mit Strom versorgt wird und wenn eine Erdungsverbindung
mit Stift 70 besteht. Siehe Stiftbelegungen auf Seite 118 für Details. Der digitale Eingang hat eine Nennspannung

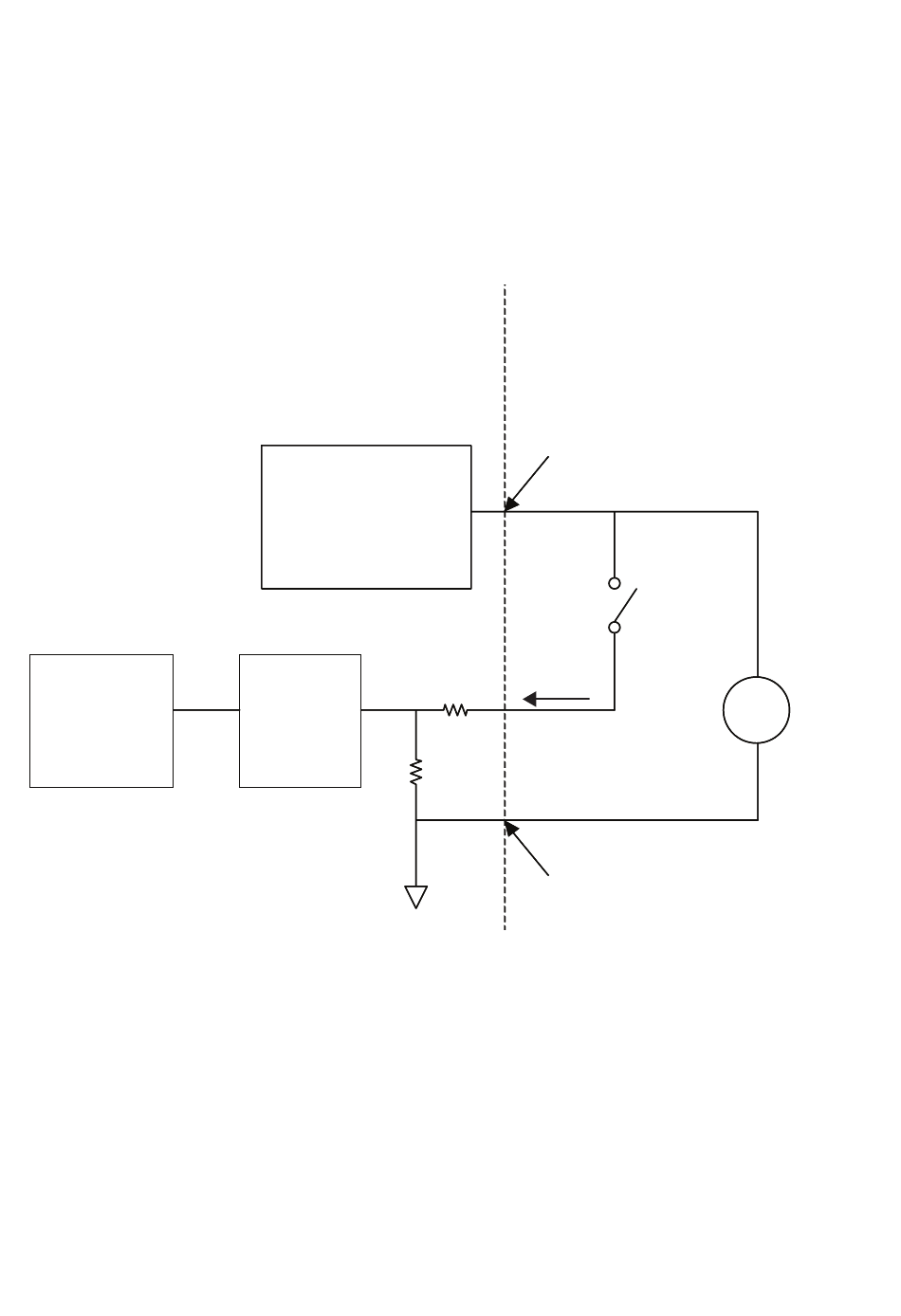

von 0-30 V DC und erfordert eine Stromversorgung NEC Klasse 2 an Stift 51. Das DGM ist über einen Optokoppler
isoliert, siehe folgende Darstellung.
• Stifte: 52 – 59, 71-78
• Typ: Sinking
Microcontroller Microcontroller
3A2618H
Anhang B - Diskretes Gatewaymodul (DGM) - Anschlussinformationen
Discrete Gateway Discrete Gateway
Isolated Logic ICs Isolated Logic ICs
Optical Optical
Isolator Isolator
• Maximale Stromaufnahme: 3,6 mA
Customer Automation Customer Automation
D-Sub Pin 51 (Isolated D-Sub Pin 51 (Isolated
Logic Supply), 10-30 VDC Logic Supply)
Digital Input
D-Sub Pin 70 D-Sub Pin 70
(Isolated Ground) (Isolated Ground)
24VDC 24VDC
