Anhang A - Erweitertes Display-Modul (ADM)

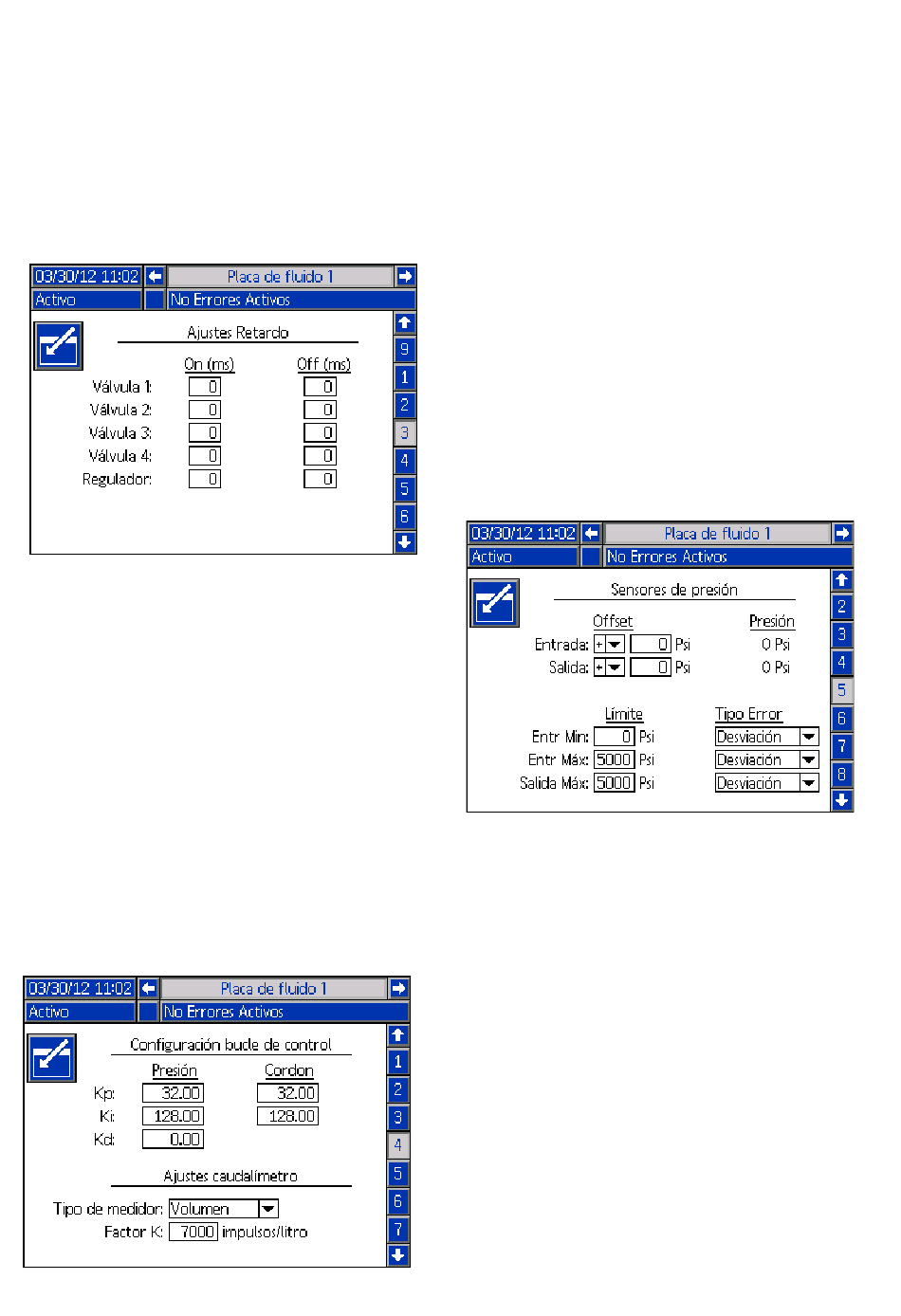

Materialplatte x, Bildschirm 3
(Verzögerungseinstellungen)
Dieser Bildschirm ermöglicht es den Benutzern,
Einschalt- und Abschaltverzögerungen (in
Millisekunden) für jedes Ventil und den Regler
festzulegen. Eine Erläuterung der Einschalt- und
Abschaltverzögerungen finden Sie im Abschnitt
Ein/Aus-Verzögerungen auf Seite 39.
Materialplatte x, Bildschirm 4 (Einstellungen für
Regler und Volumenzähler)
Dieser Bildschirm ermöglicht es den Benutzern, den
Volumenzählertyp (Volumen oder Masse) und den
K-Faktor für den Volumenzähler einzustellen. Der
Benutzer kann außerdem Kp, Ki und Kd für den
Druck-Regelkreis sowie Kp und Ki für den
Raupen-Regelkreis einstellen.
ANMERKUNG: In Systemen ohne Volumenzähler
werden die Volumenzählereinstellungen ausgegraut
angezeigt.
ANMERKUNG: Es wird empfohlen, die werksseitig für
Kp (32,00), Ki (128,00) und Kd (0,00) eingestellten
Werte nicht zu verändern.
106
Materialplatte x, Bildschirm 5 (Drucksensoren)
ANMERKUNG: Die Einlasssensoreinstellungen werden
bei Systemen mit beheizten Materialplatten in diesem
Bildschirm ausgegraut dargestellt.
Dieser Bildschirm gibt den Benutzern folgende
Möglichkeiten:
Einstellen der Offset-Werte für Einlass- und
Auslassdrücke.
ANMERKUNG: Der Offset-Wert muss auf einen
Wert ungleich 0 eingestellt werden, damit aus dem
+/- Dropdown-Menü der Wert mit '-' verringert
werden kann.
Stellen Sie die untere und obere Druckgrenze für
den Einlass und die obere Druckgrenze für den
Auslass ein.
Legt den Fehlertyp (Alarm oder Abweichung),
welcher ausgegeben wird, wenn der Einlass-
und/oder Auslassdruck die eingestellten
Grenzwerte verlassen, fest.
