10 Schneidwerkzeug anbauen

9.5

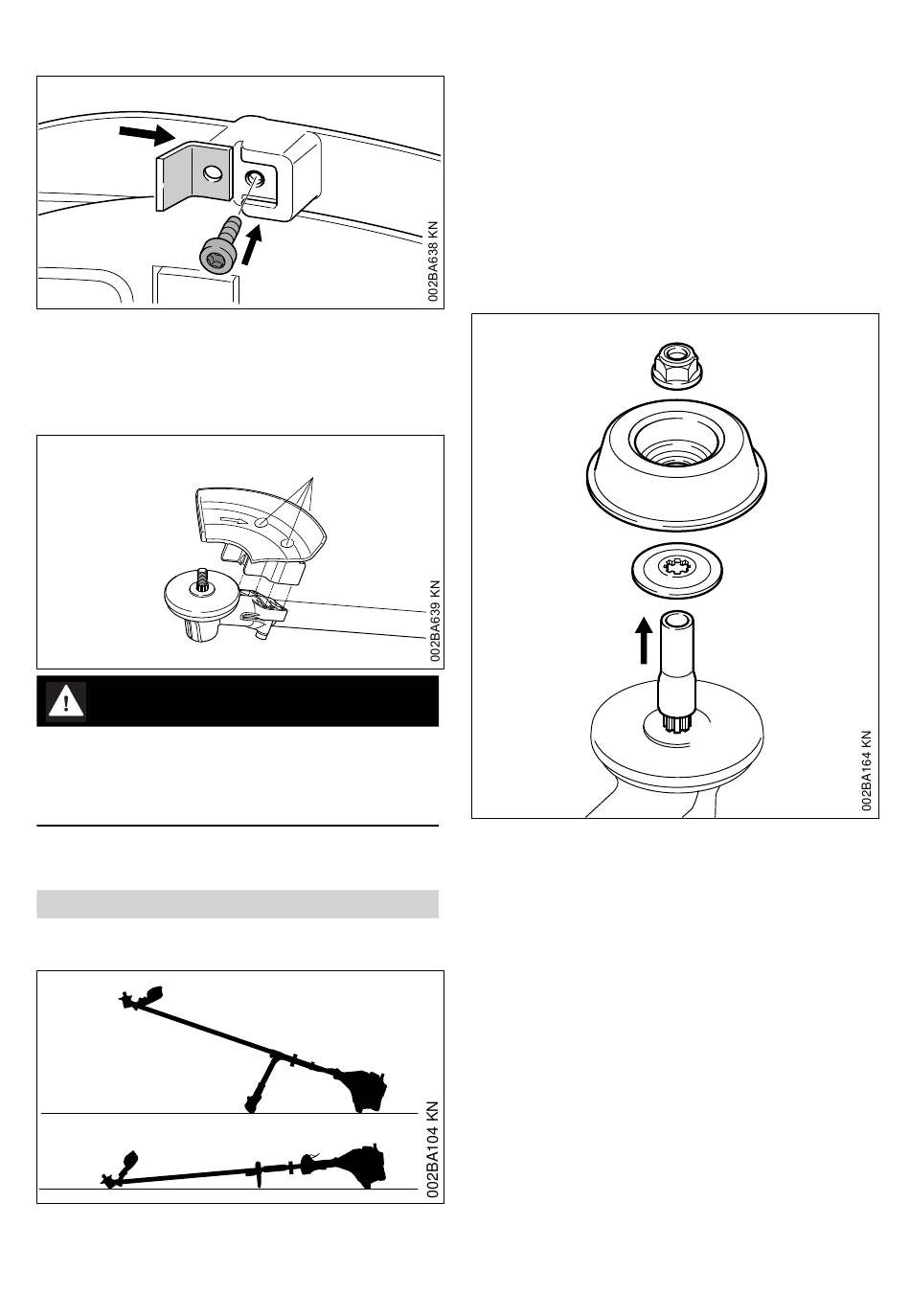

Messer anbauen

► Messer in die Führungsnut an der Schürze
schieben
► Schraube eindrehen und festziehen
9.6 Anschlag anbauen
6
WARNUNG
Verletzungsgefahr durch weggeschleuderte
Gegenstände und Kontakt mit dem Schneidwerk‐
zeug. Der Anschlag (6) muss bei Verwendung
von Kreissägeblättern immer angebaut werden.
► Anschlag (6) auf den Getriebeflansch legen
► Schrauben (7) eindrehen und festziehen
10 Schneidwerkzeug anbauen
10.1 Motorgerät ablegen
► Motor abstellen
► Motorgerät so ablegen, dass die Aufnahme für
das Schneidwerkzeug nach oben zeigt
0458-251-7521-C
10.2
Abhängig vom Schneidwerkzeug, das mit der
Erstausstattung eines neuen Gerätes geliefert
wird, kann sich auch der Lieferumfang an Befes‐
tigungsteilen für das Schneidwerkzeug unter‐
scheiden.
10.2.1
Es können Mähköpfe und Metall-Schneidwerk‐
zeuge angebaut werden.
7
Dazu sind je nach Ausführung des Schneidwerk‐
zeuges zusätzlich Mutter (3), Laufteller (4) und
Druckscheibe (5) notwendig.
Die Teile befinden sich im Teilesatz, der zusam‐
men mit dem Gerät geliefert wird und sind als
Sonderzubehör erhältlich.
10.2.2
► Schlauch (1) von der Welle (2) ziehen
Befestigungsteile für Schneid‐
werkzeuge

Lieferumfang mit Befestigungsteilen

3
4
1
2
Transportsicherung entfernen
deutsch
5
