INSTRUCCIONES DE USO POWER XXL – B 9000 – B 9000-S – B 12000 – B 12000-S

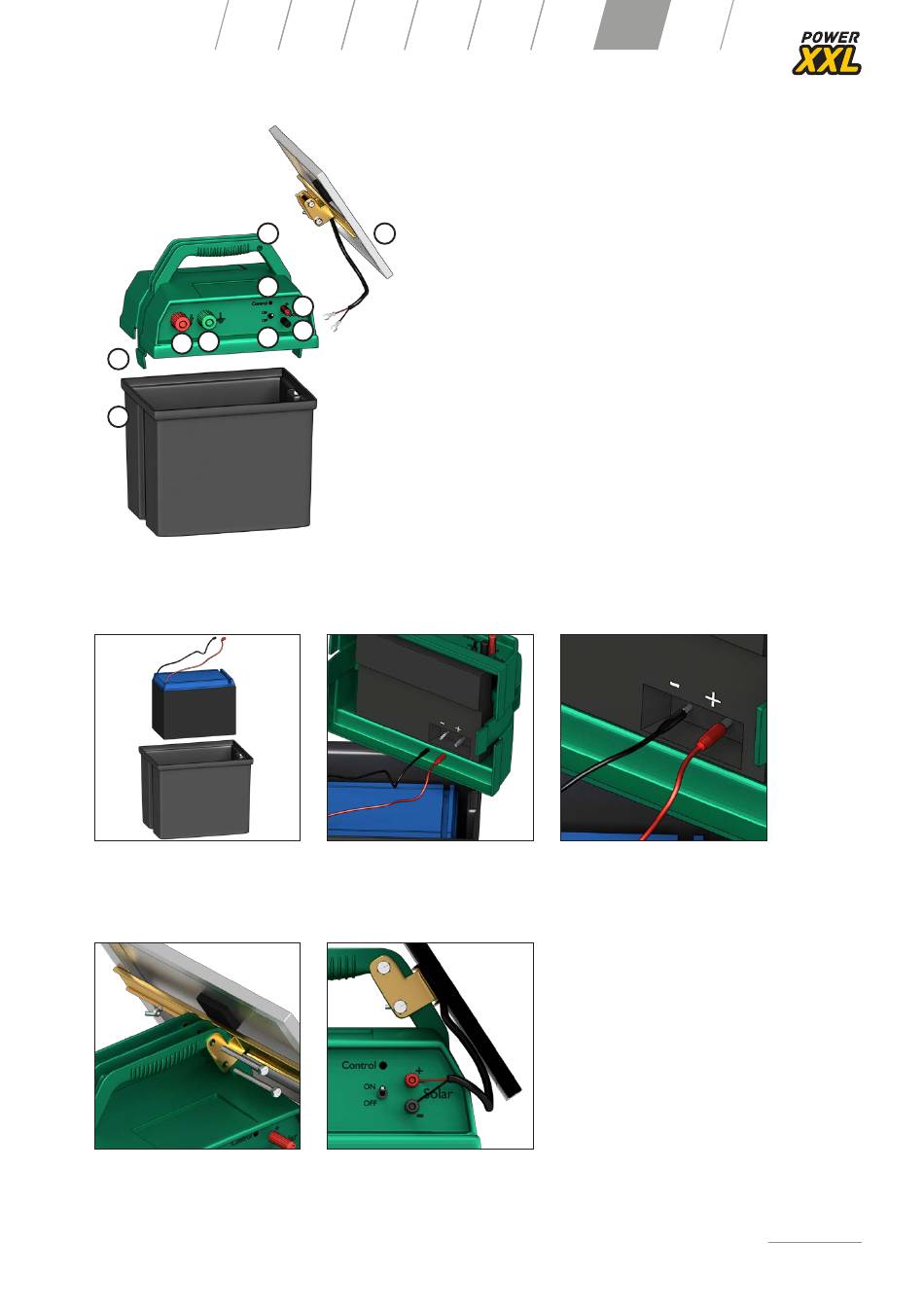

5 EL DISPOSITIVO Y SU FUNCIÓN
9
8
5
4
3
1
2

5.1 MONTAJE

Inserte la batería en la caja del compartimento de la batería como se muestra. ¡Asegúrese de que el
dispositivo esté apagado antes de conectar la batería! Conecte la batería al pastor como se indica en las
fotos y cierre el compartimento de la batería con la parte superior.
Atornille el módulo solar en el mango del pastor eléctrico y conecte el cable al dispositivo como se muestra
en la foto.
570500/12/2020/V2
EN FR IT
1.
2.
3.
10
4.
7
5.
6
6.
7.
8.
9.
10. Panel solar de 5W (Sólo para la versión „-S" del
NL SV ES
Pestañas de bloqueo
Compartimento para la batería
Conexión de la valla
Conexión a tierra
Botón de encendido
Conexión solar negativa
Conexión solar positiva
LED de control
Agujero para el montaje del panel solar
dispositivo)
