BRUKSANVISNING POWER XXL – B 9000 – B 9000-S – B 12000 – B 12000-S

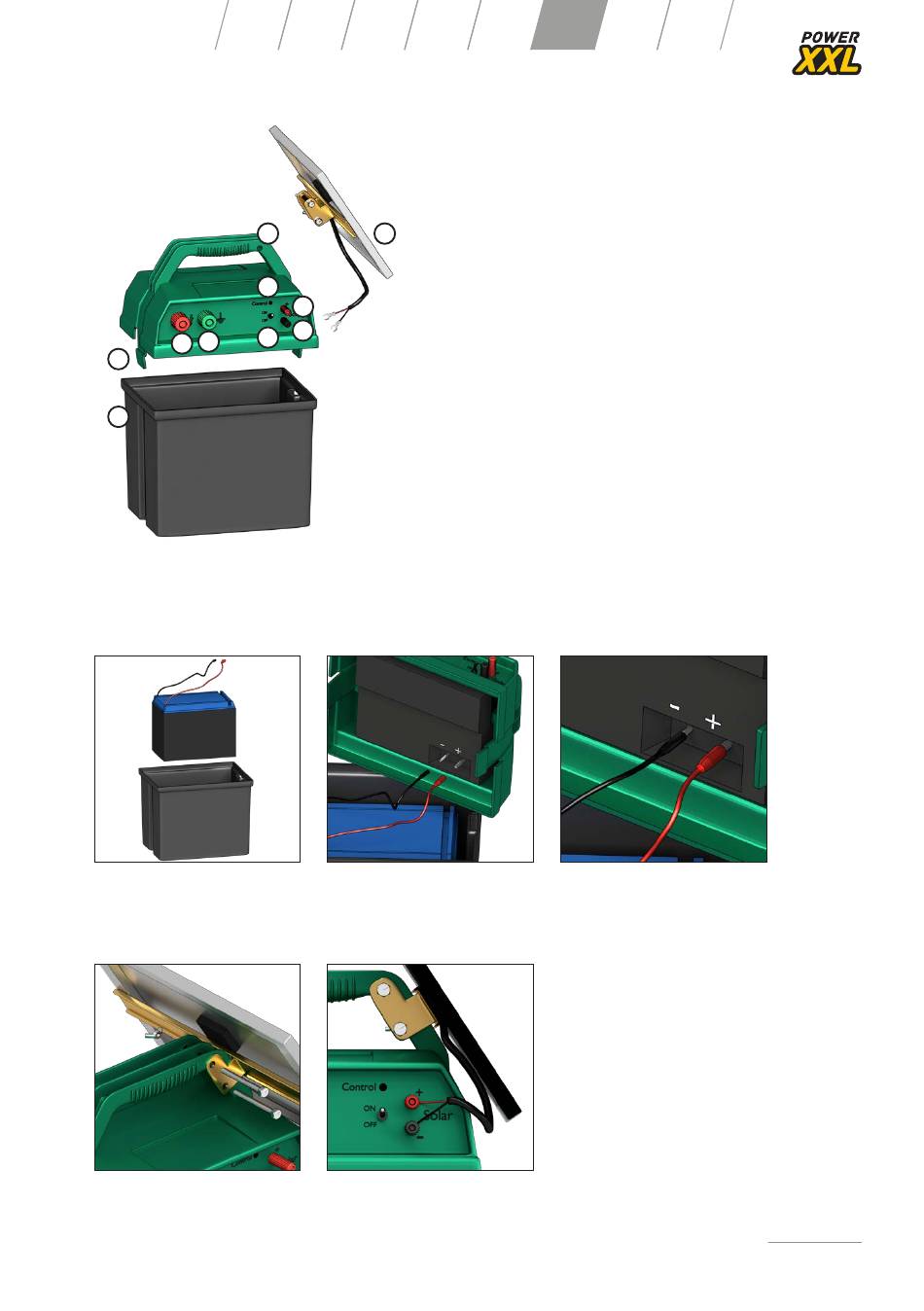

5 ÖVERSIKT ELSTÄNGSELAGGREGAT & FUNKTIONER
9
8
5
4
3
1
2
5.1 MONTERINGSDELAR & ANSLUTNINGAR AV VOSS POWER XXL
Placera batteriet i batterilådan som visas på bilden. Se till att stängselaggregatet är avstängt (frånkopplat)
innan du ansluter batteriet. Koppla batteriet till stängselaggregatet som visat på bilden och sätt på locket
(stängselaggregatet övre del).
Skruv fast solcellspanelen på handtaget och anslut solcellspanelen till aggregatet, se bilden ovan.
570500/12/2020/V2
EN FR IT
1.
2.
3.
10
4.
7
5.
6
6.
7.
8.
9.
10. Solcellspanel 5 W (gäller endast modell „-S")
NL SV ES
Locklås i sidorna
Batterilåda
Stängselanslutning
Jordanslutning
Strömbrytare PÅ/AV
Solcellsanslutning negativ -
Solcellsanslutning positiv +
Kontrollampa (LED)
Monteringshål för solcellspanel
