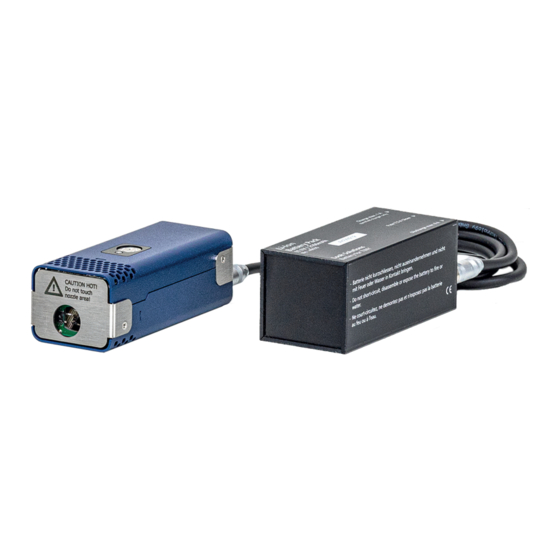

Inhaltszusammenfassung für Look Solutions Tiny FX

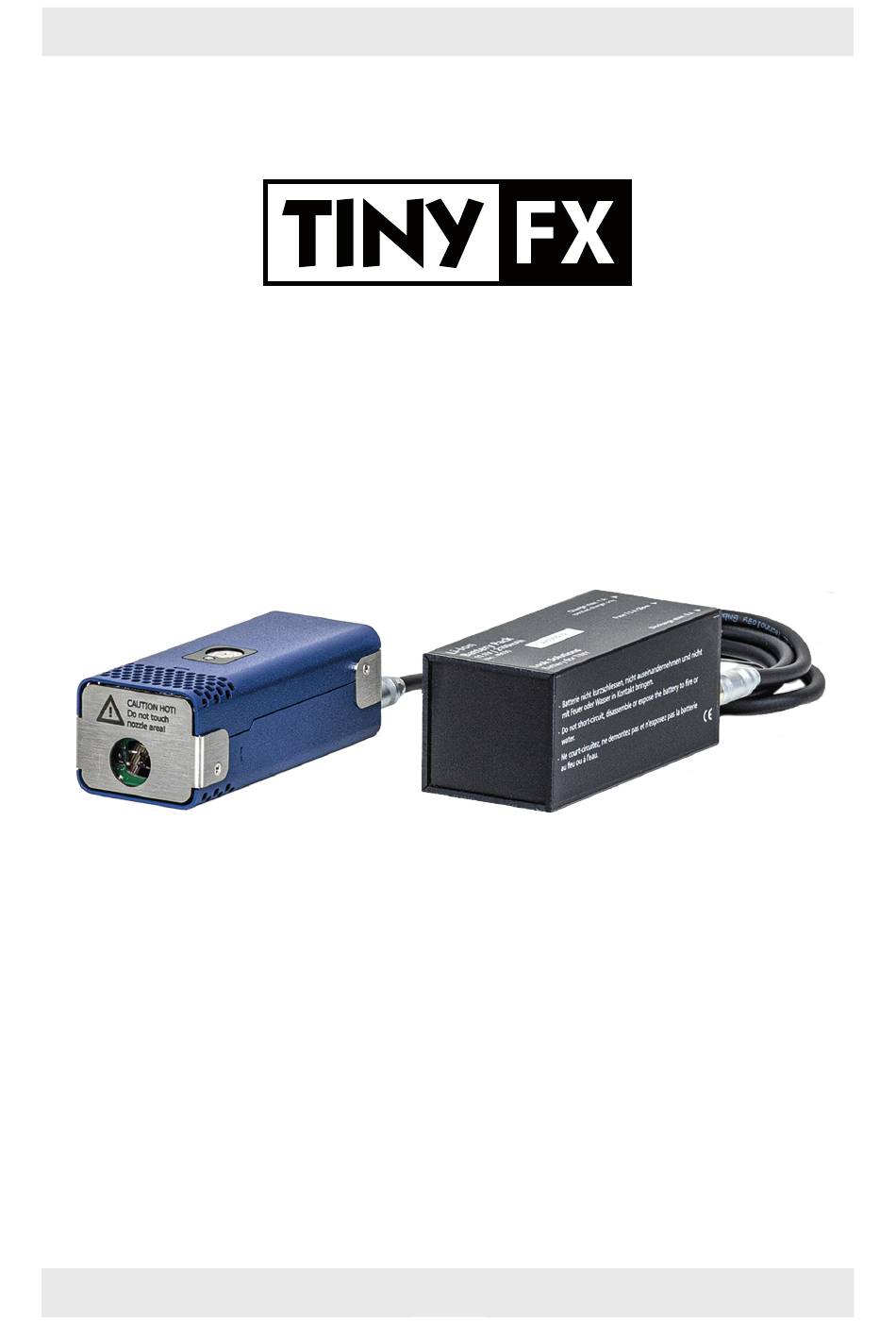

- Seite 1 Bedienungsanleitung a Look Solutions product...
-
Seite 2: Lieferumfang
Lieferumfang – 1 Tiny FX – 1 Akkukabel mit Push-Pull Verriegelungssteckverbindern – 1 Kabelremote inkl. Kabel – 1 Akku-Pack 11.1 V – 1 Ladegerät – 6 befüllte Fluidbehälter à 5 ml zum Einschrauben – 1 Nachfüllset zum Befüllen der Fluidbehälter –... -
Seite 3: Inhaltsverzeichnis
2. Sicherheitshinweise 3. Bezeichnung der Teile 4. Fluid 4.1 Allgemeines 4.2 Befüllen des Fluidbehälters 5. Arbeiten mit dem Tiny FX 5.1 Auswahl des Standortes 5.2 Einbau des Tiny FX 5.3 Inbetriebnahme 5.4 Programmierung einer festen Nebelzeit 5.4.1 Programmieren der Nebelzeit 5.4.2 Zurücksetzen der Nebelzeit... -
Seite 4: Funktionsweise Des Tiny Fx
Durch das automatische, komplette Abschalten nach ca. einer Minute verbraucht die Elektronik des Tiny FX im Ruhezustand keinen Strom. Ist der Funkempfänger mit dem Tiny FX verbunden, verbraucht dieser etwas Strom. Ach- tung: Dadurch kann der Akku tiefentladen werden und ist somit nicht mehr verwendbar! Grundsätzlich muss bei längerer Lagerung oder Nichtgebrauch des Gerätes... -
Seite 5: Sicherheitshinweise
2. Sicherheitshinweise Eine Nebelmaschine ist kein Spielzeug! • Aus der Nebelaustrittsöffnung tritt sehr heißer Dampf aus. Verbrennungsgefahr! • Während des Betriebes können vereinzelt sehr heiße Fluid-Tröpfchen aus der Ne-belau- strittsöffnung austreten. Deshalb nie auf Personen nebeln und einen Sicherheitsabstand von 3 m zur Nebelaustrittsöffnung einhalten. •... -
Seite 6: Bezeichnung Der Teile
3. Bezeichnung der Teile 1: Lüftungsschlitze 4: Auslösetaste 2: Nebelaustrittsöffnung 5: Gelbe LED 3: Kreuzschlitzschrauben 11: Fluidbehälter zum Einschrauben zum Lösen der Edelstahlhaube • Starttaste • Buchsen für Remotekabel und Funkfernbedienung... - Seite 7 3. Bezeichnung der Teile • Buchse zum Einstecken der Ka- belremote oder des Empfän- gers der Funkfernbedienung • Buchse zum Einstecken • Anschluß für des Akku-Kabels Fluidbehälter • Kalibrierknopf zum Kalibrieren des Verdampfers 6: Kreuzschlitzschrauben zum Anschluss des Verdampfers an die Verbindungsstifte 7: Verdampfer 10: Verbindungsstifte 8: Fluidschlauch...
-
Seite 8: Fluid
Verbinden Sie nun den am Schlauch angebrachten Adapter mit der nachzufüllenden Fluidspritze und befüllen Sie diese. c) Entfernen Sie den Adapter und drehen Sie die befüllte Spritze in den Tiny FX ein. Falls Sie Spritzen auf Vorrat befüllen, setzen Sie die beiden Abdeckungen wieder auf, damit kein Schmutz (Staub, Fusseln etc) in die Spritze gelangen und diese nicht auslaufen kann. -
Seite 9: Einbau Des Tiny Fx
Wird nicht genebelt, schaltet sich das Gerät nach ca. einer Minute automatisch aus. Die gelbe LED [5] blinkt dann nicht mehr. Der Tiny FX kann durch Drücken der Auslösetaste im Gehäusedeckel oder der Starttaste auf Kabelremote bzw. Funksender jederzeit wieder... -
Seite 10: Programmierung Einer Festen Nebelzeit
Nebelzeit programmiert wird. Ein Abrufen der Nebelzeit über die Auslösetaste im Gehäusedeckel [4] ist nicht möglich. Wird dieser bedient, nebelt der Tiny FX so lange, bis der Knopf wieder losgelassen wird, auch wenn eine Nebelzeit programmiert wurde. 5.4.2 Zurücksetzen der Nebelzeit Die Nebelzeit kann auf zwei Arten in den Auslieferzustand zurückgesetzt werden. -
Seite 11: Akku-Zustandsanzeige
5. Arbeiten mit dem Tiny FX 5.5 Akku-Zustandsanzeige Die gelbe Leuchtdiode (LED) am Tiny FX zeigt unter anderem an, wie leistungsfähig der Akku noch ist bzw. wann dieser nachgeladen werden muß (weitere Bedeutungen der verschiedenen Blinkmodi finden Sie im Kapitel 7). -
Seite 12: Behandlung Und Lagerung
Ladevorgang beendet ist. Sie können nun die Verbindung Ladegerät - Akku trennen. Trennen Sie nach jeder Nutzung das Akku-Pack vom Tiny FX und laden Sie es auf, späte- stens jedoch, wenn der Tiny FX durch schnelles Blinken der Kontroll-LED im Gehäusedeckel [5] einen fast leeren Akku anzeigt. -
Seite 13: Sicherheitshinweise
6. Der Akku 6.6 Sicherheitshinweise – Nicht in Reichweite von Kindern aufbewahren – Nicht über 60° C erhitzen (z. B. durch Sonneneinstrahlung) oder in Feuer werfen – Keiner Nässe aussetzen – Nicht kurzschliessen – Nicht demontieren oder verformen – Keine defekten oder deformierten Akku-Packs verwenden Bei nicht ordnungsgemäßem Gebrauch oder mechanischer Zerstörung können Akkus auslaufen. -
Seite 14: Service Und Wartung
7. Service und Wartung 7.1 Wechseln des Verdampfers Der speziell für den Tiny FX entwickelte Mikroverdampfer hat eine begrenzte Lebens- dauer. Je nach Anwendung läßt die Nebelleistung nach einiger Zeit erheblich nach und der Verdampfer muß ausgetauscht werden. 7.1.1 Ausbau des Verdampfers a) Trennen Sie den Tiny FX vom Akku-Pack. -
Seite 15: Kalibrieren Des Verdampfers
7. Service und Wartung 7.1.3 Kalibrieren des Verdampfers Da alle Verdampfer unterschiedliche elektrische Eigenschaften haben, muß der Tiny FX nach jedem Verdampferwechsel neu kalibriert werden. Unbedingt beachten: Die Verdampfertemperatur muß beim Kalibriervorgang 20° C betragen. Niemals kurz vor dem Kalibrieren nebeln! Zu kalte oder zu warme Geräte müssen sich erst der Zimmertemperatur (20°... -
Seite 16: Das Gerät Arbeitet Nicht Einwandfrei
Verdampfer lässt sich nicht kalibrieren: Versuchen Sie erneut, den Verdampfer wie unter Punkt 7.1 beschrieben zu kalibrieren. Sollte dies nicht gelingen ist der Verdampfer defekt und kann nicht verwendet werden. – leuchtet permanent Der Akku ist komplett entladen: Trennen Sie den Tiny FX vom Akku und laden Sie den Akku auf. -
Seite 17: Pflege Und Wartung
Maße Tiny FX (L x B x H) 9.8 x 4.4 x 3.4 cm Gewicht Tiny FX incl. Fluidbehälter ca. 180 g Hergestellt für: Look Solutions GmbH & Co. KG • Bünteweg 33 • D - 30989 Gehrden • www.looksolutions.com... -
Seite 18: Garantiebestimmungen
Fachhändler oder dieser sendet das Gerät für Sie ein. Dabei ist der Kaufbeleg mit Kauf- und/oder Lieferdatum vorzulegen. Ersetzte Teile gehen in unser Eigentum über. 3. Bei dem Mikroverdampfer des Tiny FX handelt es sich um ein Verschleißteil mit begrenzter Lebens- dauer, für das keine Garantie übernommen wird. - Seite 20 Look Solutions product...
