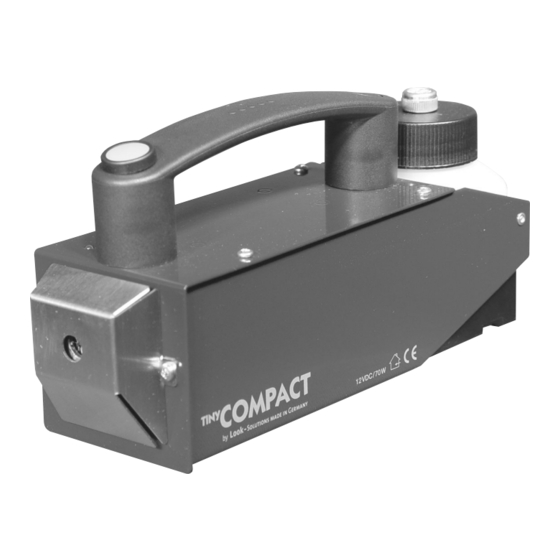

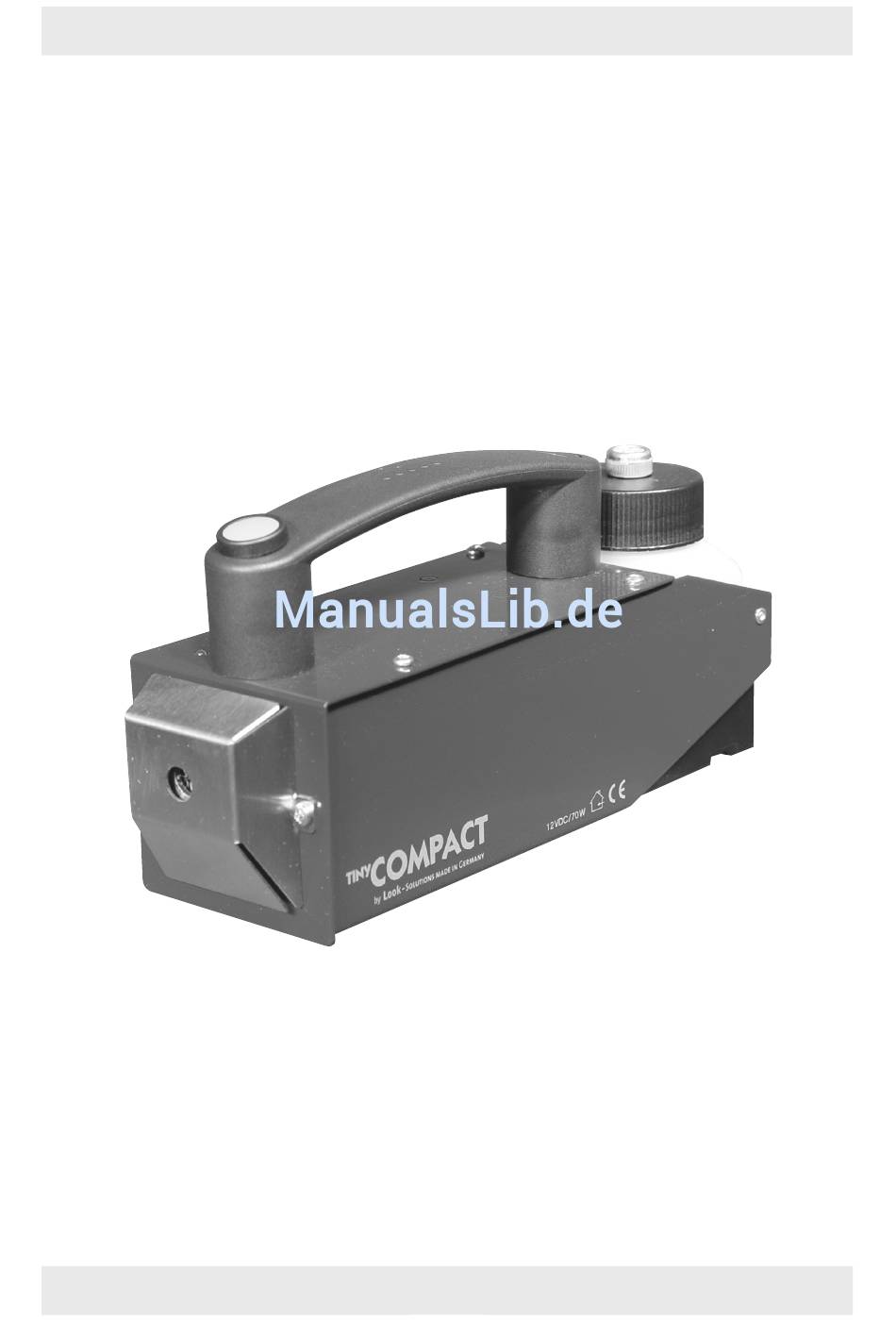

- Seite 1 Bedienungsanleitung TINY COMPACT a Look Solutions product...
-
Seite 2: Lieferumfang
Lieferumfang – 1 Tiny Compact mit fest integriertem Fluidbehälter 50 ml – 1 Akku 12 V / 2 Ah – 1 Ladegerät – 1 Flasche Fluid 250 ml Bei Bestellung mit Funkfernsteuerung zusätzlich – 1 Funkempfänger mit Mini-Stereoklinkenstecker – 1 Funk-Sender –... -
Seite 3: Inhaltsverzeichnis
Inhalt 1. Funktionsweise des Tiny Compact 2. Sicherheitshinweise 3. Bezeichnung der Teile 4. Fluid 4.1 Allgemeines 5. Arbeiten mit dem Tiny Compact 5.1 Auswahl des Standortes 5.2 Einbau des Tiny Compact 5.3 Inbetriebnahme 5.4 Wechseln des Akkus 5.5 Akku-Zustandsanzeige/Sleepmodus 5.6 Pin-Belegung 6. -
Seite 4: Funktionsweise Des Tiny Compact
Austritt aus der Nebeldüse zu Nebel. Allerdings heizt der Tiny Compact nur, wenn auch tatsächlich Nebel gebraucht wird. Durch den Sleepmodus verbraucht die Elektronik des Tiny Compact im Ruhezu- stand nur 1,5 mA Strom und kann somit über Stunden mit dem Akku verbunden bleiben, ohne diesen nennenswert zu entladen. -
Seite 5: Sicherheitshinweise
2. Sicherheitshinweise Eine Nebelmaschine ist kein Spielzeug! • Aus der Nebelaustrittsöffnung tritt sehr heißer Dampf aus. Verbrennungs- gefahr! • Während des Betriebes können vereinzelt sehr heiße Fluid-Tröpfchen aus der Nebelaustrittsöffnung austreten. Deshalb nie auf Personen nebeln und einen Sicherheitsabstand von 3 m zur Nebelaustrittsöffnung einhalten. •... -
Seite 6: Bezeichnung Der Teile
3. Bezeichnung der Teile 1: · Auslösetaste 2: · Edelstahlhaube 3: · Nebelaustrittsöffnung 4: · Kreuzschlitzschrauben 5: · Leuchtdiode (LED), Akku-Zustandsanzeige 6: · Buchse für Funkempfänger 7: · Taster zum Eichen nach Verdampferwechsel 8: · Verdampfer 9: · Schlitzschraube... -
Seite 7: Fluid
10 11 · Fluidschlauch · Schlauchtülle · Buchsenleiste · Stiftleiste 4. Fluid 4.1 Allgemeines Der Tiny Compact ist für die Verwendung mit original Look Tiny-Fluid konzi- piert. Bei Verwendung von Fremdfluiden setzt sich der Verdampfer zu und die Garantie erlischt. -
Seite 8: Arbeiten Mit Dem Tiny Compact
Verstopfen der Maschine. 2) Den Funkempfänger in die Stereoklinkebuchse am Bedienteil stecken (nur, wenn Funkfernbedienung erworben wurde) bevor der Tiny Compact mit dem Akku verbunden wird. 3) Den Akku mit der beschrifteten Seite nach oben in das Gehäuse einschieben bis dieser einrastet. -
Seite 9: Wechseln Des Akkus
(neben dem Fluidtank) anheben und den Akku gleichzeitig herausziehen. 5.5 Akku-Zustandsanzeige/Sleepmodus Die gelbe Leuchtdiode (LED) [5] am Tiny Compact zeigt an, wie leistungsfähig der Akku noch ist, bzw. wann dieser nachgeladen werden muß. 1) LED blinkt langsam: Akku-Kapazität 15% – 100%, also voll funktionstüchtig 2) LED blinkt schnell: Akku-Kapazität unter 15%, Akku sollte gewechselt bzw. -
Seite 10: Der Akku
6. Der Akku Der mitgelieferte Akku ist ein wartungsfreier 12V Bleigelakku, der bestmög- lich auf die Anschlußwerte des Tiny Compact abgestimmt ist. Er kann in jeder Lage benutzt werden. Der Anschluß an den Tiny Compact oder das Ladegerät erfolgt über einen Batterieclip, der auch als Verpolungsschutz dient. -
Seite 11: Sicherheitshinweise
6. Der Akku 6.4 Sicherheitshinweise • Der mitgelieferte Akku kann hohe Entladungsströme liefern. Deshalb: – Niemals kurzschließen – Niemals die Leitungsquerschnitte verändern • Unterbringung der Batterie – Batterie in genügendem Abstand von Wärmequellen anordnen – Wenn die Batterie in der Nähe einer Wärmequelle angeordnet wird, fällt die Leistung mit steigender Temperatur ab •... -
Seite 12: Das Ladegerät
• Kurzschluß innerhalb der Batterie oder in den Ausgangsleitungen • Die Batteriespannung kann den Wert 13,8 V sehr schwer erreichen (beson- ders bei alten Batterien) 3) Das Gerät vor Regen schützen 4) Ladegerät ausschließlich zum Laden des Tiny Compact-Akkus verwenden... -
Seite 13: Technische Daten
7. Das Ladegerät 7.3 Technische Daten MPP 15 Eingangsspannung 90 - 240 V~ / 50 - 60 Hz Ausgangsspannung 12 V = / 1000 mA Ladeende bei 13,8 V = Temperaturbereich 0° C bis +40° C Anzeige < 75 mA LED leuchtet grün (Akku ist voll geladen) <... -
Seite 14: Service Und Wartung
8. Service und Wartung 8.1 Wechseln des Verdampfers Der speziell für den Tiny Compact entwickelte Mikroverdampfer hat eine be- grenzte Lebensdauer. Je nach Anwendungsdauer können zwischen 2000 und 5000 Nebelzyklen erreicht werden. Danach läßt die Nebelleistung erheblich nach und der Verdampfer muß ausgetauscht werden. -
Seite 15: Eichen Des Verdampfers
8.2.2 Die gelbe LED leuchtet permanent, wenn… • der Akku entladen ist Trennen Sie den Tiny Compact vom Akku und laden Sie den Akku auf. • der Verdampfer beschädigt oder verstopft ist. Wechseln Sie den Verdampfer wie in Punkt 8.1 beschrieben. -
Seite 16: Pflege Und Wartung
• Sollte sich der Verdampfer zugesetzt haben, so wechseln Sie diesen bitte wie in Punkt 8.1 beschrieben. • Sollten Sie den Tiny Compact längere Zeit nicht benutzen, achten Sie bitte darauf, daß der Akku aus dem Gehäuse entfernt und geladen wird. -
Seite 17: Technische Daten
9. Technische Daten Funktionsprinzip Verdampfernebelmaschine Heizleistung 70 Watt Versorgungsspannung 12 V über Akku Aufheizzeit < 1 Sekunde Fassungsvermögen Fluidbehälter 50 ml Fluidverbrauch bei Dauernebel ca. 2,3 ml/Minute Dauernebel mit geliefertem Akku 10 min. Steuerung und Temperaturregelung per Mikroprozessor Ansteuerung Auslöse-/Starttaste am Gerät Handsender/Funk Maße (L x B x H) 20,7 x 6,8 x 10,5 cm... -
Seite 18: Garantiebestimmungen
10. Garantiebestimmungen Für die von Ihnen erworbene Nebelmaschine Tiny Compact leistet Look Garantie gemäß nachfolgenden Bedingungen: 1. Wir beheben unentgeltlich nach Maßgabe der folgenden Bedingungen (Nr. 2 bis 6) Schä- den oder Mängel am Gerät, die nachweislich auf Werksfehlern beruhen, wenn sie uns unverzüglich nach Feststellung und innerhalb 24 Monaten nach Lieferung an den End-... - Seite 20 Look Solutions product...
