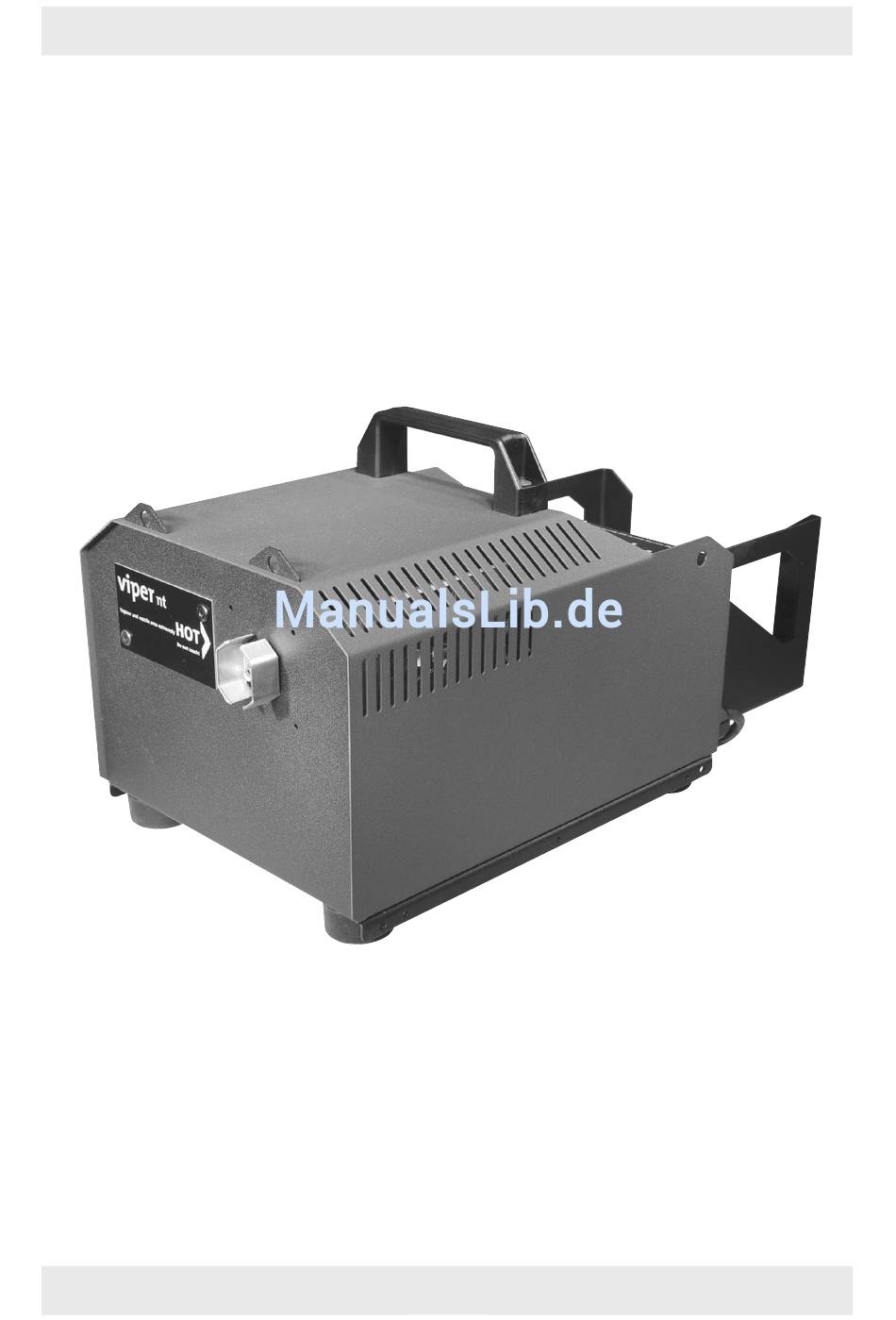

- Seite 1 Bedienungsanleitung Viper nt a Look Solutions product...
-
Seite 2: Lieferumfang
Lieferumfang – 1 Viper nt – 1 Kanisterdeckel mit Schnellkupplung, Silikonschlauch und Sinterfilter – 1 Bedienungsanleitung Bitte überprüfen Sie, ob die Ware vollständig geliefert wurde! -
Seite 3: Inhaltsverzeichnis
1. Allgemeines 2. Sicherheitshinweise 3. Bezeichnung der Teile 4. Fluid 4.1 Allgemeines 4.2 Wechseln des Fluidkanisters 5. Arbeiten mit der Viper nt 5.1 Auswahl des Standortes 5.2 Inbetriebnahme allgemein 5.3 Ausschalten allgemein 5.4 Betriebsmöglichkeiten 5.4.1 Betrieb über DMX 512 5.4.1.1 Einstellen der DMX-Startadresse 5.4.2 Betrieb über 0 - 10 Volt (+) DC... -
Seite 4: Allgemeines
1. Allgemeines Die Viper nt ist die konsequente Weiterentwicklung der Viper Effektnebel- maschine. Sie vereinigt neueste digitale Technologie mit der bewährten Technik und Lei- stungsfähigkeit ihrer Vorgängerin. Neue Features machen die Bedienbarkeit noch einfacher – Plazieren und Ne- beln ohne viel Zeit durch Einstellung und Vorbereitung zu verlieren. -
Seite 5: Sicherheitshinweise
2. Sicherheitshinweise Eine Nebelmaschine ist kein Spielzeug! • Aus der Nebelaustrittsöffnung tritt sehr heißer Dampf aus. Verbrennungs- gefahr! • Während des Betriebes können vereinzelt sehr heiße Fluid-Tröpfchen aus der Nebelaustrittsöffnung austreten. Deshalb nie auf Personen nebeln und einen Sicherheitsabstand von 3 m zur Nebelaustrittsöffnung einhalten. •... -
Seite 6: Bezeichnung Der Teile

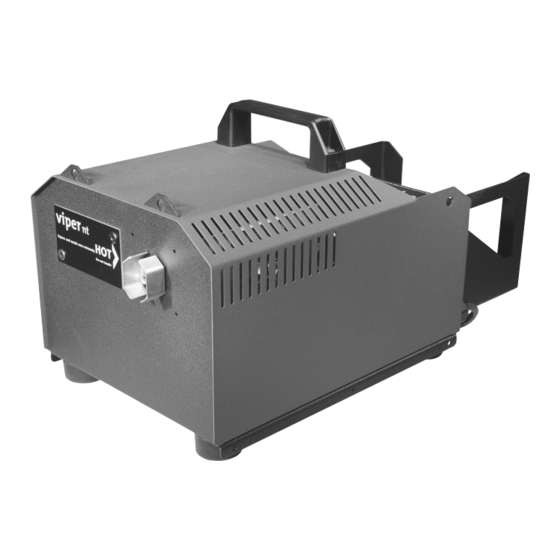

3. Bezeichnung der Teile Frontansicht viper Vapour and nozzle area extremely Do not touch! 1: · Nebelaustrittsöffnung Rückansicht 2: · Fluidschlauch 3: · Schlauchanschluß 4: · Netzkabel... - Seite 7 3. Bezeichnung der Teile Draufsicht 5: · Lüftungsschlitze 6: · DMX in/out 7: · Bedienfeld zum Einstellen analog in This machine has been designed der DMX-Startadresse und to be used with waterbased glycol-fluid. viper Use of other liquids will void the manufacturer's warranty and can zur Regelung des Outputs be dangerous to your health.
-
Seite 8: Fluid
4. Fluid 4.1 Allgemeines Die Viper nt ist für die Verwendung mit Look-Nebelfluiden konzipiert. Folgende Look-Nebelfluide sind erhältlich: Quick-Fog dichtes, schnellauflösendes Nebelfluid Regular-Fog dichtes, langanhaltendes Nebelfluid Slow-Fog dichtes, extrem langanhaltendes Nebelfluid Bei Verwendung von Fremdfluiden erlischt die Garantie auf Teile die direkt mit dem Fluid in Berührung kommen. -
Seite 9: Inbetriebnahme Allgemein
5. Arbeiten mit der Viper nt Die Viper nt ist eine Nebelmaschine mit starkem Ausstoß. Von der kleinen Nebel- wolke bis hin zum dichten, raumfüllenden Nebel kann jeder gewünschte Effekt erzielt werden. Die Feinstregulierung der Pumpe ermöglicht Output-Einstellungen von 1-99% in 1%-Schritten. -
Seite 10: Bedienfeld Im Standard-Menü
5. Arbeiten mit der Viper nt Bedienfeld im Standard-Menü 20: Ready-LED, grün 19: Timer-LED, rot P 1 5 18: Leuchtzifferndisplay 17: DMX-LED, gelb 16: Enter-Taste 15: Up/Down-Tasten 14: Mode-Taste Abb. 1: Display-Anzeige bei Einstellen des Pumpen-Wertes 2 7 5 Abb. 2:... -
Seite 11: Betriebsmöglichkeiten
Taste länger als zwei Sekunden gedrückt gehalten, wechselt das Gerät in den Timer-Modus (siehe Punkt 4.5) Sie haben die Möglichkeit, die Viper nt über die XLR-Buchsen [6 und 8] extern anzusteuern. Grundsätzlich gilt: DMX hat Vorrang. Das heißt, sobald das Gerät über DMX 512 angesteuert wird, haben die mittels DMX eingestellten Werte Priorität. -
Seite 12: Stand Alone-Betrieb
Der Pumpenwert kann auch während des Nebelvorgangs durch Drücken der Up/Down-Tasten [15] geändert werden. 5.4.4 Betrieb mit Funkfernbedienung Die Funkfernbedienung für die Viper nt ist optional erhältlich und wird mit 3pol-XLR-Stecker ausgeliefert. Über die 3pol-XLR-Buchse [8] für analogen Betrieb auf der Rückseite des Gerä- tes wird der Empfänger mit dem Gerät verbunden. -
Seite 13: Arbeiten Mit Dem Internen Timer
Sekunden gedrückt halten oder im Timer-Menü zum Punkt „ESC” wechseln und dann die Enter-Taste [16] drücken. 5.5.1 Autostart Wenn bei aktivem Timer der Netzstecker gezogen oder die Betriebsspannung unterbrochen wird, startet die Viper nt bei der nächsten Inbetriebnahme auto- matisch im Timer-Modus mit den bereits eingegebenen Werten. -
Seite 14: Pin-Belegung
Umgebungstemperatur. Lassen Sie z. B. keine Scheinwerfer direkt auf das Gerät strahlen. – Vermeiden Sie es, die Viper nt ohne Fluid laufen zu lassen. Die Pumpe läuft sonst trocken. – Wischen Sie ausgetretenes Fluid sofort auf. Feuchtigkeit – auch Fluid – zerstört die Elektronik. -
Seite 15: Störung-Ursache
7. Störung – Ursache Die Nebelmaschine nebelt nicht • Externe Ansteuerungen überprüfen • Stromquelle überprüfen • Fluidmenge überprüfen • Verbindung am Fluidtank auf Dichtigkeit überprüfen • Fluidschlauch auf Dichtigkeit überprüfen • Sinterfilter auf Verunreinigungen untersuchen Die Nebelmaschine nebelt unkontrolliert • Externe Ansteuerungen überprüfen •... -
Seite 16: Technische Daten
Aufheizzeit: ca. 7 min. Temperaturregelung: Mikroprozessorgesteuert Überhitzungsschutz: Heizblock mit Thermostat Pumpe mit Temperaturschalter Maße (L x B x H): 47 x 23 x 24 cm Gewicht ohne Kanister: 8,6 kg Hergestellt für: Look Solutions - Fog machines made in Germany... -
Seite 17: Garantiebestimmungen
9. Garantiebestimmungen Für die von Ihnen erworbene Nebelmaschine Viper nt leistet Look Garantie gemäß nach- folgenden Bedingungen: 1. Wir beheben unentgeltlich nach Maßgabe der folgenden Bedingungen (Nr. 2 bis 6) Schä- den oder Mängel am Gerät, die nachweislich auf Werksfehlern beruhen, wenn sie uns unverzüglich nach Feststellung und innerhalb 24 Monaten nach Lieferung an den End-... - Seite 18 Timer-Menu Pumpeneinstellung Pxx (1-99%) Pump output Nebeln aus Nebeln an/aus + 1% – 1% Output stop Timer aus Output start/stop Timer stop nein länger als 2 Sek. more than 2 sec. Timer-Menu Pausenzeit P.xx (0.1-99) Pause Timer start/stop + 0.1 –...
- Seite 20 Look Solutions product...
