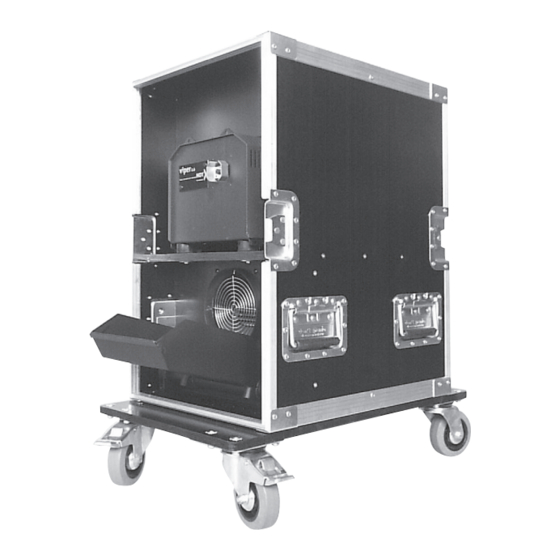

- Seite 1 Bedienungsanleitung viper & Viper deLuxe a Look Solutions product...
-
Seite 2: Lieferumfang
Lieferumfang – 1 Viper 2.6 oder Viper deLuxe – 1 Kanisterdeckel mit Schnellkupplung, Silikonschlauch und Sinterfilter – 1 Bedienungsanleitung Bitte überprüfen Sie, ob die Ware vollständig geliefert wurde! Original-Bedienungsanleitung, Version 03/2017... -
Seite 3: Inhaltsverzeichnis
1. Allgemeines 2. Sicherheitshinweise 3. Bezeichnung der Teile 4. Fluid 4.1 Allgemeines 4.2 Wechseln des Fluidkanisters 5. Arbeiten mit der Viper 2.6 5.1 Auswahl des Standortes 5.2 Inbetriebnahme allgemein 5.3 Ausschalten allgemein 5.4 Betriebsmöglichkeiten 5.4.1 Betrieb mit Lüfter 5.4.2 Betrieb über DMX 512 5.4.2.1 Einstellen der DMX-Startadresse... -
Seite 4: Allgemeines
Hallen, Discotheken und Events sowie den Einsatz für Strömungs- bzw. Dich- tigkeitsprüfungen in großen Gebäuden. Zusätzlich kann an die Viper 2.6 ein externer Ein-Phasen-Lüfter mit max. 800 Watt angeschlossen werden. Die bestimmungsgemässe Verwendung des Gerätes ist es, künstlichen Nebel zu... -
Seite 5: Sicherheitshinweise
2. Sicherheitshinweise Eine Nebelmaschine ist kein Spielzeug! • Aus der Nebelaustrittsöffnung tritt sehr heißer Dampf aus. Verbrennungsgefahr! • Während des Betriebes können vereinzelt sehr heiße Fluid-Tröpfchen aus der Nebe- laustrittsöffnung austreten. Deshalb nie auf Personen nebeln und einen Sicherheits- abstand von 3 m zur Nebelaustrittsöffnung einhalten. •... -
Seite 6: Bezeichnung Der Teile
3. Bezeichnung der Teile Frontansicht CAUTION Hot Surface! Avoid Contact! viper L o o k S o l u t io ns 1: · Nebelaustrittsöffnung Rückansicht 2: · Fluidschlauch 3: · Schlauchanschluß 5: · Buchse für externen Lüfter 4: · Sicherung für externen Lüfter 6: ·... - Seite 7 Serial no. Never use cleaner or fragrances with Pin 3 : neutral (blue) this machine! Made by OTTEC Technology GmbH for Look Solutions. Made in Germany. Bünteweg 33 · DE - 30989 Gehrden. · Buchse für analogen Betrieb Tankdeckel · Stecktülle ·...
-
Seite 8: Fluid
4. Fluid 4.1 Allgemeines Die Viper 2.6 ist für die Verwendung mit Look-Nebelfluiden konzipiert. Folgende Look-Nebelfluide sind erhältlich: Quick-Fog dichtes, schnellauflösendes Nebelfluid Regular-Fog dichtes, langanhaltendes Nebelfluid Slow-Fog dichtes, extrem langanhaltendes Nebelfluid Bei Verwendung von Fremdfluiden erlischt die Garantie auf Teile die direkt mit dem Fluid in Berührung kommen. -
Seite 9: Inbetriebnahme Allgemein
5. Arbeiten mit der Viper 2.6 Die Viper 2.6 ist eine Nebelmaschine mit enorm starkem Ausstoß. Von der kleinen Nebelwolke bis hin zum dichten, raumfüllenden Nebel kann jeder gewünschte Effekt erzielt werden. Die Feinstregulierung der Pumpe ermöglicht Output-Einstellungen von 1-99% in 1%-Schritten. - Seite 10 5. Arbeiten mit der Viper 2.6 Bedienfeld im Standard-Menü 22: Ready-LED, grün 21: Timer-LED, rot P 1 5 20: Leuchtzifferndisplay 19: DMX-LED, gelb 18: Enter-Taste 17: Up/Down-Tasten 16: Mode-Taste Abb. 1: Display-Anzeige beim Einstellen des Pumpen-Wertes 2 7 5 Abb. 2:...
-
Seite 11: Betriebsmöglichkeiten
Sekunden gedrückt gehalten, wechselt das Gerät in den Timer-Modus (siehe Punkt 5.5) 5.4.1 Betrieb mit Lüfter An die Viper 2.6 kann ein Ein-Phasen-Lüfter mit max. 800 Watt angeschlossen wer- den. Sie benötigen hierfür einen speziellen Stecker (Hirschmann Stas 3), den Sie bei uns erhalten. -
Seite 12: Betrieb Über Dmx 512
5. Arbeiten mit der Viper 2.6 Sie haben die Möglichkeit, die Viper 2.6 über die XLR-Buchsen [8 und 10] extern anzusteuern. Grundsätzlich gilt: DMX hat Vorrang. Das heißt, sobald das Gerät über DMX 512 angesteuert wird, haben die mittels DMX eingestellten Werte Priorität. -
Seite 13: Stand Alone-Betrieb
Wert. 5.4.4 Stand alone-Betrieb Sie können die Viper 2.6 im sogenannten Stand alone-Betrieb verwenden. Hierbei wer- den die Werte für die Pumpe und den Lüfter direkt am Gerät individuell eingestellt. a) Drücken Sie die Mode-Taste [16] so oft, bis im Display [20] ein P und zwei Zahlen erscheinen. -
Seite 14: Bedienfeld Im Timer-Menü
5. Arbeiten mit der Viper 2.6 Bedienfeld im Timer-Menü (die rote Timer-LED [21] leuchtet permanent) Einstellung des Pumpenwertes in 1%-Schritten (1-99%) P 1 5 Einstellung der Pausenzeit in Minuten (0.1-99) P 0 1 Einstellung der Nebelzeit (Fogtime) in Sekunden (1-99) -
Seite 15: Arbeiten Mit Dem Internen Timer
Enter-Taste [18] drücken. 5.5.1 Autostart Wenn bei aktivem Timer der Netzstecker gezogen oder die Betriebsspannung unter- brochen wird, startet die Viper 2.6 bei der nächsten Inbetriebnahme automatisch im Timer-Modus mit den bereits eingegebenen Werten. 5.6 Pin-Belegung 5pol XLR (DMX): Pin 1 = Ground (Masse), Pin 2 = DMX –, Pin 3 = DMX +, Pin 4 u. -
Seite 16: Tips, Wartung, Pflege
Umgebungstemperatur. Lassen Sie z. B. keine Scheinwerfer direkt auf das Gerät strahlen. – Vermeiden Sie es, die Viper 2.6 ohne Fluid laufen zu lassen. Die Pumpe läuft sonst trocken. – Wischen Sie ausgetretenes Fluid sofort auf. Feuchtigkeit – auch Fluid – zerstört die Elektronik. -
Seite 17: Störung-Ursache
7. Störung-Ursache Die Nebelmaschine nebelt nicht • Externe Ansteuerungen überprüfen • Stromquelle überprüfen • Fluidmenge überprüfen • Verbindung am Fluidtank auf Dichtigkeit überprüfen • Fluidschlauch auf Dichtigkeit überprüfen • Sinterfilter auf Verunreinigungen untersuchen Die Nebelmaschine nebelt unkontrolliert • Externe Ansteuerungen überprüfen •... -
Seite 18: Technische Daten
8. Technische Daten Nebelgerät Funktionsprinzip: Verdampfer-Nebelmaschine Leistung: 2600 Watt Versorgungsspannung: 230 V/ 50 Hz Aufheizzeit: ca. 12 min. Fassungsvermögen Fluidtank: 5 Liter Fluidverbrauch: 240 ml/min. bei max. Ausstoß 70 ml/min. bei Dauernebel Nebelausstoß: in 99 Stufen einstellbar, 1%-Schritte Ausstoßweite: max. 15 m Nebelzeit: bei 100% Ausstoß: ca. -
Seite 19: Garantiebestimmungen
7. Weitergehende oder andere Ansprüche, insbesondere solche auf Ersatz außerhalb des Gerätes entstandener Schäden, sind – soweit eine Haftung nicht zwingend gesetzlich angeordnet ist – ausgeschlossen. Hergestellt für: Look Solutions - Fog machines made in Germany · Bünteweg 33 · DE - 30989 Gehrden... - Seite 20 Look Solutions product...
