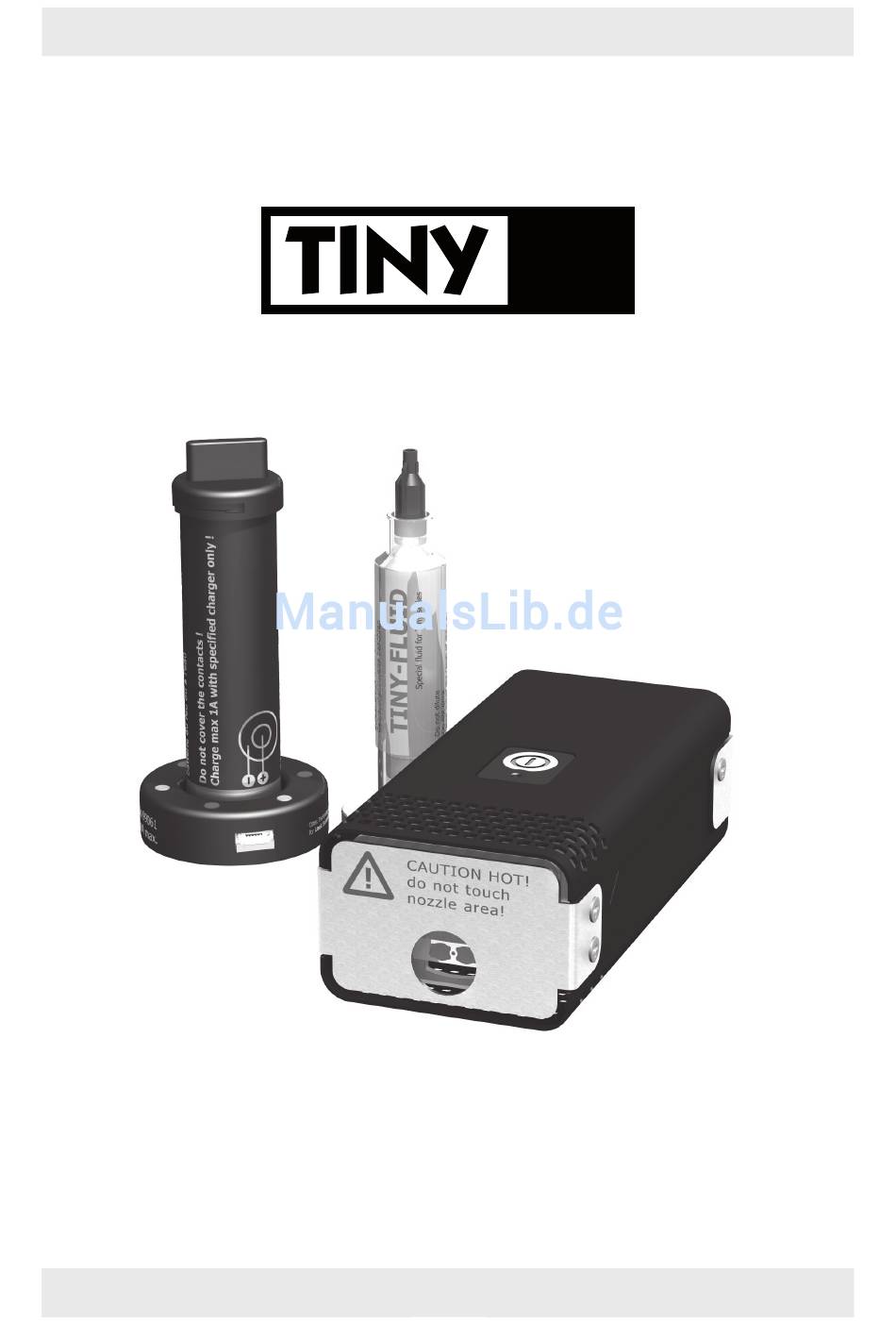

- Seite 1 Bedienungsanleitung a Look Solutions product...
-
Seite 2: Lieferumfang
– 1 Flasche Fluid 250 ml Bitte überprüfen Sie, ob die Ware vollständig geliefert wurde! Bitte beachten: Die Buchse am Tiny S hat lediglich 3,7 V. Das Gerät darf deshalb nur mit dem für diese Maschine konzipierten Zubehör betrieben werden (Kabelremote und Tiny S-Funkfernbedienung)! Andere Zusatzmodule (DMXit, TIMEit und die Funkfernbedienung für die an-... -
Seite 3: Inhaltsverzeichnis
2. Sicherheitshinweise 3. Bezeichnung der Teile 4. Fluid 4.1 Allgemeines 4.2 Befüllen des Fluidbehälters 5. Arbeiten mit dem Tiny S 5.1 Auswahl des Standortes 5.2 Einbau des Tiny S 5.3 Inbetriebnahme 5.4 Einstellung des Nebeloutput 5.5 Programmieren einer festen Nebelzeit 5.5.1 Programmieren der Nebelzeit... -
Seite 4: Funktionsweise Des Tiny S
Sie arbeitet – wie die meisten Nebelgeräte – nach dem Verdampferprinzip. Das heißt, ein Fluid auf Glycol-Basis wird verdampft und kondensiert beim Austritt aus der Nebel- düse zu Nebel. Allerdings heizt der Tiny S nur, wenn auch tatsächlich genebelt wird. Durch das automatische, komplette Abschalten nach ca. einer Minute verbraucht die Elektronik des Tiny S im Ruhezustand keinen Strom. -
Seite 5: Sicherheitshinweise
2. Sicherheitshinweise Eine Nebelmaschine ist kein Spielzeug! • Aus der Nebelaustrittsöffnung tritt sehr heißer Dampf aus. Verbrennungsgefahr! • Während des Betriebes können vereinzelt sehr heiße Fluid-Tröpfchen aus der Ne- belaustrittsöffnung austreten. Deshalb nie auf Personen nebeln und einen Sicher- heitsabstand von 3 m zur Nebelaustrittsöffnung einhalten. •... -
Seite 6: Bezeichnung Der Teile
3. Bezeichnung der Teile 1: · Lüftungsschlitze 2: · Nebelaustrittsöffnung 3: · Kreuzschlitzschrauben zum Lösen der Edelstahlhaube 4: · Auslösetaste 5: · Gelbe LED 11: · Fluidbehälter zum Einschrauben 13: · Akku zum Einschrauben 14: · Ladegerät · Starttaste · Buchsen für Remotekabel... - Seite 7 3. Bezeichnung der Teile · Kalibrierknopf zum · Schalter zum Kalibrieren des Ver- Einstellen der dampfers Nebelmenge · Buchse zum Einstecken der Kabelremote · Einschub für Akku · Einschub für Fluidbehälter 6: · Kreuzschlitzschrauben zum Anschluss des Verdampfers an die Verbindungsstifte 10: ·...
-
Seite 8: Fluid
Verbinden Sie nun den am Schlauch angebrachten Adapter mit der nachzufüllenden Fluidspritze und befüllen Sie diese. c) Entfernen Sie den Adapter und drehen Sie die befüllte Spritze in den Tiny S ein. Falls Sie Spritzen auf Vorrat befüllen, setzen Sie die beiden Abdeckungen wieder auf, damit kein Schmutz (Staub, Fusseln etc) in die Spritze gelangen und diese nicht auslaufen kann. -
Seite 9: Inbetriebnahme
Wird nicht genebelt, schaltet sich das Gerät nach ca. einer Minute automatisch aus. Die gelbe LED [5] blinkt dann nicht mehr. Der Tiny S kann durch Drücken der Auslösetaste im Gehäusedeckel oder der Starttaste auf der Kabelremote bzw. auf dem Sender der... -
Seite 10: Einstellung Des Nebeloutput
Funksenders (Funkfernbedienung, optional) immer wieder abgerufen werden, bis eine neue Nebelzeit programmiert wird. Ein Abrufen der Nebelzeit über die Auslösetaste im Gehäusedeckel [4] ist nicht möglich. Wird diese bedient, nebelt der Tiny S so lange, bis der Knopf wieder losge- lassen wird, auch wenn eine Nebelzeit programmiert wurde. -
Seite 11: Zurücksetzen Der Nebelzeit
2) Drücken und halten Sie die Starttaste auf der Kabelremote und bestätigen Sie den Vorgang durch kurzes Drücken der Auslösetaste im Gehäusedeckel [4]. Der Tiny S nebelt nun so lange, wie die Auslösetaste im Gerätedeckel oder die Start- taste der Kabelremote oder Funkfernbedienung gedrückt wird. -
Seite 12: Der Akku
– Stellen Sie den Akku auf das Ladegerät. Während des Ladevorgangs leuchten die LEDs am Ladegerät rot, sobald der Ladevor- gang beendet ist, grün. Sie können nun die Verbindung Ladegerät/Akku trennen. Trennen Sie nach jeder Nutzung den Akku vom Tiny S und laden Sie diesen auf,... -
Seite 13: Sicherheitshinweise
6. Der Akku spätestens jedoch, wenn der Tiny S durch schnelles Blinken der Kontroll-LED im Ge- häusedeckel [5] einen fast leeren Akku anzeigt. Vermeiden Sie unbedingt Tiefentladungen (Kontroll-LED leuchtet gar nicht mehr), da der Akku dadurch irreversibel beschädigt wird. Gerät niemals mit eingestecktem/angeschlossenem Akku lagern oder trans- portieren! Lithium-Ion-Akkus dürfen nur auf feuerfestem und nicht brennbarem Untergrund... -
Seite 14: Service Und Wartung
Verdampfer muß ausgetauscht werden. 7.1.1 Ausbau des Verdampfers a) Nehmen Sie den Akku aus dem Tiny S. Drehen Sie hierzu mit leichtem Druck den Akku gegen den Uhrzeigersinn bis er sich entriegelt und ziehen Sie ihn aus dem Gerät. -
Seite 15: Kalibrieren Des Verdampfers
7.1.3 Kalibrieren des Verdampfers Da alle Verdampfer unterschiedliche elektrische Eigenschaften haben, muß der Tiny S nach jedem Verdampferwechsel neu kalibriert werden. Unbedingt beachten: Die Verdampfertemperatur muß beim Kalibriervorgang 20° C betragen. Niemals kurz vor dem Kalibrieren nebeln! Zu kalte oder zu warme Geräte müssen sich erst der Zimmertemperatur (20°... -
Seite 16: Das Gerät Arbeitet Nicht Einwandfrei
Punkt 7.1 beschrieben zu kalibrieren. Sollte dies nicht gelingen ist der Verdamp- fer defekt und kann nicht verwendet werden. – leuchtet permanent Der Akku ist komplett entladen: Trennen Sie den Tiny S vom Akku und laden Sie den Akku auf. -
Seite 17: Pflege Und Wartung
Maße Tiny S (L x B x H) 10.3 x 5.0 x 3.5 cm Gewicht Tiny S incl. Fluidbehälter und Akku ca. 250 g Hergestellt für: Look Solutions - Fog machines made in Germany · Bünteweg 33 · DE - 30989 Gehrden... -
Seite 18: Garantiebestimmungen
Ihrem Fachhändler oder dieser sendet das Gerät für Sie ein. Dabei ist der Kaufbeleg mit Kauf- und/oder Lieferdatum vorzulegen. Ersetzte Teile gehen in unser Eigentum über. 3. Bei dem Mikroverdampfer des Tiny S handelt es sich um ein Verschleissteil mit begrenzter Lebensdauer, für das keine Garantie übernommen wird. - Seite 20 Look Solutions product...
