- Seite 1 Bedienungsanleitung POWER TINY a Look Solutions product...
-
Seite 2: Lieferumfang

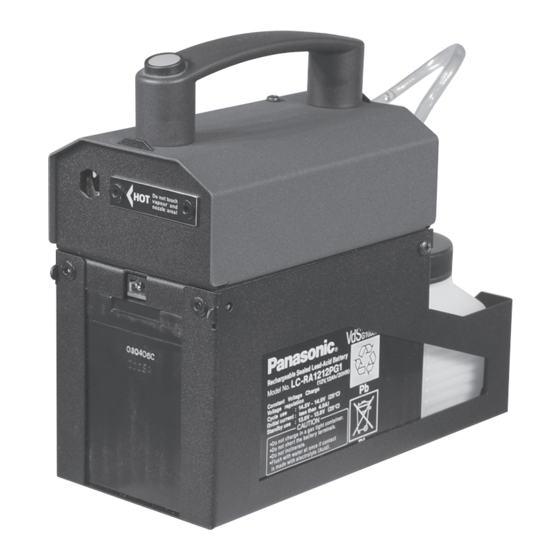

Lieferumfang – 1 Power-Tiny mit Akkupack und Fluidbehälter 250 ml – 1 Ladegerät – 1 Flasche Fluid 250 ml Bei Bestellung mit Funkfernsteuerung zusätzlich – 1 Funkempfänger mit 3pol XLR-Stecker – 1 Funk-Sender – 1 Bedienungsanleitung „Funkfernbedienung“ Bitte überprüfen Sie, ob die Ware vollständig geliefert wurde! Original-Bedienungsanleitung, Version 03/2016... -
Seite 3: Inhaltsverzeichnis
Inhalt 1. Funktionsweise des Power-Tiny 2. Sicherheitshinweise 3. Bezeichnung der Teile 4. Fluid 4.1 Allgemeines 5. Arbeiten mit dem Power-Tiny 5.1 Auswahl des Standortes 5.2 Einbau des Power-Tiny 5.3 Inbetriebnahme 5.4 Betriebsmöglichkeiten 5.4.1 Betrieb über 0 - 10 Volt (+) DC 5.4.2 Betrieb mit Funkfernbedienung 5.4.3 Weitere Betriebsarten 5.5 Akku-Zustandsanzeige/Sleepmodus... -
Seite 4: Funktionsweise Des Power-Tiny
1. Funktionsweise Der Power-Tiny ist eine akkubetriebene, mikro prozessorgesteuerte Nebelmaschine. Sie arbeitet – wie die meisten Nebelgeräte – nach dem Verdampfer-prinzip. Das heißt, ein Fluid auf Glycol-Basis wird verdampft und kondensiert beim Austritt aus der Nebeldüse zu Nebel. Allerdings heizt der Power-Tiny nur wenn auch tatsächlich Nebel gebraucht wird. -
Seite 5: Sicherheitshinweise
2. Sicherheitshinweise Eine Nebelmaschine ist kein Spielzeug! • Aus der Nebelaustrittsöffnung tritt sehr heißer Dampf aus. Verbrennungsgefahr! • Während des Betriebes können vereinzelt sehr heiße Fluid-Tröpfchen aus der Nebe- laustrittsöffnung austreten. Deshalb nie auf Personen nebeln und einen Sicherheits- abstand von 3 m zur Nebelaustrittsöffnung einhalten. •... -
Seite 6: Bezeichnung Der Teile
3. Bezeichnung der Teile 1: · Auslösetaste 2: · Nebelaustrittsöffnung 3: · Buchse für Ladegerät 4: · Akkupack (Akku komplett mit Gehäuse, Platine, Sicherung, Stecker) 5: · Fluidschlauch 6: · Speakonstecker/Akkuverbindung 7: · Rändelschrauben 8: · Quick-Connector für Fluidschlauch 9: · Fluidtank ·... -
Seite 7: Fluid
4. Fluid 4.1 Allgemeines Der Power-Tiny ist für die Verwendung mit original Look Tiny-Fluid konzipiert. Bei Verwendung von Fremdfluiden setzt sich der Verdampfer zu und die Garantie erlischt. Tiny-Fluid, das eine bläuliche oder grünliche Färbung angenommen hat, nicht mehr verwenden. Dies kann zum Verstopfen des Verdampfers führen! Tipp: Wird das Gerät längere Zeit nicht benutzt, sollte das Fluid aus dem Fluidtank zurück in die mitgelieferte Fluidflasche gefüllt werden. -
Seite 8: Betriebsmöglichkeiten
5. Arbeiten mit dem Power-Tiny 2) Das Akkupack mit dem Power-Tiny verbinden. Hierzu den Speakonstecker [6] in die Buchse [12] auf der Rückseite des Gerätes stecken. 3) Starttaste (grau) drücken. Nach ca. 1 Sekunde fängt das Gerät an zu nebeln. 5.4. -
Seite 9: Akku-Zustandsanzeige/Sleepmodus
5. Arbeiten mit dem Power-Tiny Timer: Über die 3pol-XLR-Buchse [12] auf der Rückseite des Gerätes wird ein optional erhältlicher Timer (TIMEit) angeschlossen. Nun können sowohl Pausen- als auch Nebel- zeiten sowie das Nebeloutput einprogrammiert werden. 5.5 Akku-Zustandsanzeige/Sleepmodus Die gelbe Leuchtdiode (LED) [11] am Power-Tiny zeigt an wie leistungsfähig der Akku noch ist, bzw. -
Seite 10: Kapazität
6. Das Akkupack 6.1 Kapazität Der Akku verfügt über eine Kapazität von 12 Ah und ist bei Auslieferung voll geladen. Mit einer Akkuladung können mehr als 100 Nebelstöße von 4 - 5 Sekunden Länge er- zeugt werden. Die Dauernebelzeit beträgt 10 Minuten. Bei richtiger Behandlung behält der Akku seine Kapazität über mehrere Jahre bzw. -
Seite 11: Technische Daten
6. Das Akkupack • Zerlegen der Batterie – Batterie nicht zerlegen, da sie einen Elektrolyten enthält, der die Kleidung beschädi- gen oder die Haut verletzen kann. Wenn der Elektrolyt mit der Haut oder den Augen in Kontakt kommt, muß sofort mit reinem Wasser gespült und ein Arzt konsultiert werden. -
Seite 12: Technische Daten
7. Das Ladegerät • Die Batteriespannung kann den Wert 13,8 V sehr schwer erreichen (besonders bei alten Batterien) 2) Das Gerät vor Regen schützen 3) Ladegerät ausschließlich zum Laden des Power-Tiny-Akkus verwenden 7.3 Technische Daten MPP 15 o. ä. Eingangsspannung 90 - 240 V~ / 50 - 60 Hz Ausgangsspannung 12 V = / 1000 mA... -
Seite 13: Technische Daten
DMX512 mittels Konverter Timer Maße Power-Tiny (L x B x H) 22,3 x 10 x 21 cm Gewicht incl. Akkupack und Fluidbehälter 5,6 kg Hergestellt für: Look Solutions - Fog machines made in Germany · Bünteweg 33 · DE - 30989 Gehrden... -
