Inhaltszusammenfassung für Look Solutions UNIQUE

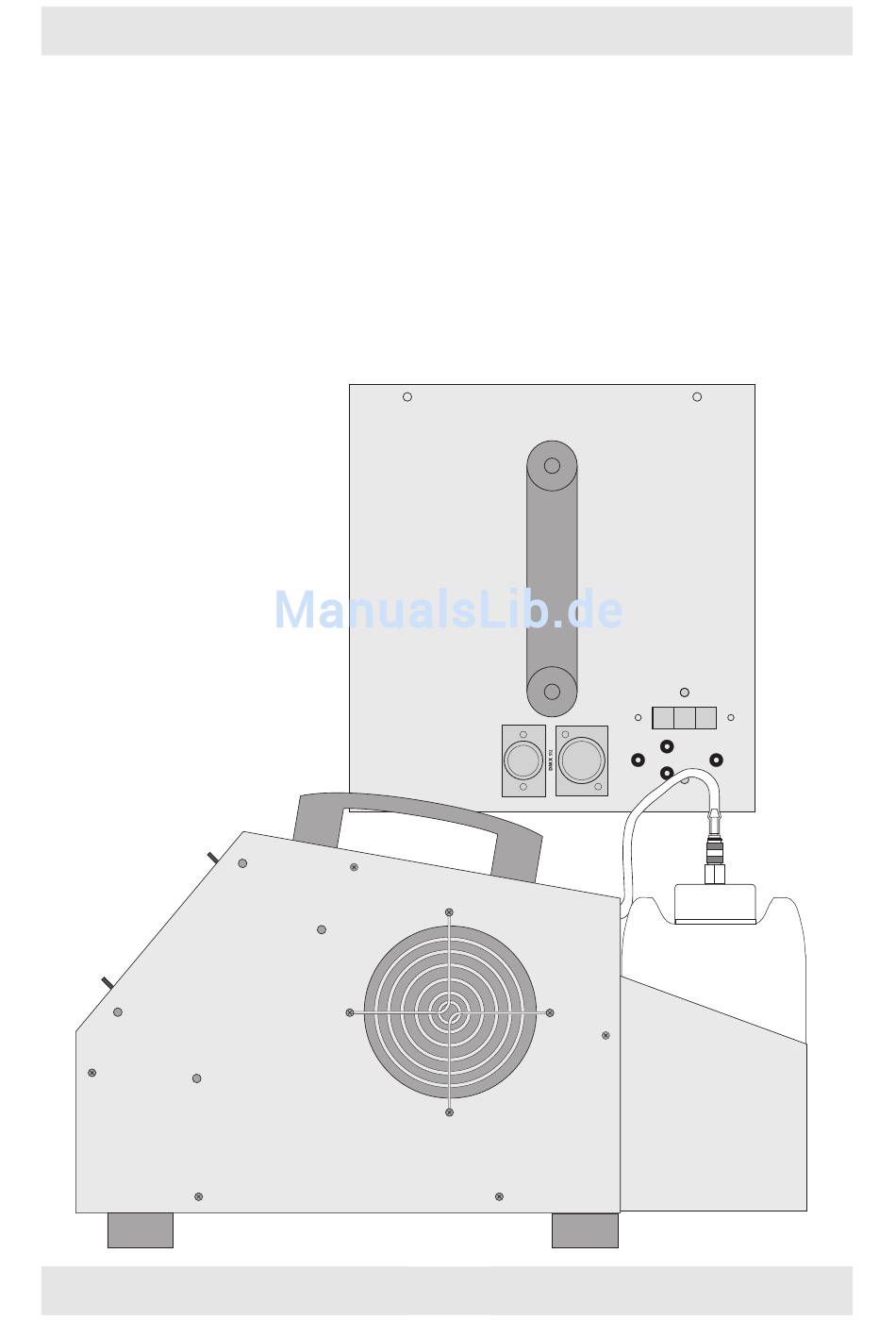

- Seite 1 Bedienungsanleitung UNIQUE UNIQUE [HAZER] 2 7 5 This machine has been designed to be used with original UNIQUE fluid concentrate. Use of other liquids will void the manufacturer's warranty and can be mode start/stop dangerous to your health. down...
-
Seite 2: Inhaltsverzeichnis
8. Technische Daten 9. Garantiebestimmungen Lieferumfang – 1 UNIQUE – 1 Kanisterdeckel mit Schnellkupplung, Silikonschlauch und Sinterfilter – 1 Kanister UNIQUE Fluid, 2l – 1 Bedienungsanleitung Optional: – 1 Kabelfernbedienung incl. Kabel 5m Bitte überprüfen Sie, ob die Ware vollständig geliefert wurde! -
Seite 3: Allgemeines
1. Allgemeines Der Dunsterzeuger UNIQUE bietet eine Vielzahl an Neuerungen, die dem An- wender ein breites Spektrum an Einsatzmöglichkeiten eröffnen. Durch den regelbaren Output kann das Gerät in Bereichen eingesetzt werden, die mit normalen Dunsterzeugern bislang nicht abzudecken waren. Vom feinsten Haze bis hin zum nebelähnlichen Effekt kann jede Haze-Dichte eingestellt werden. -
Seite 4: Sicherheitshinweise
• Nebelfluid nicht einnehmen. Von Kindern fernhalten. Bei Augenkontakt mit viel Wasser ausspülen. Bei versehentlicher Einnahme Arzt aufsuchen. • Verschüttetes Fluid oder verspritzte Fluid-Tröpfchen können Rutschgefahr aus- lösen. Fluid aufnehmen und vorschriftsmäßig entsorgen. UNIQUE Fluid ist voll- ständig wasserlöslich und biologisch abbaubar. • Nebel kann Rauchmelder auslösen. -
Seite 5: Ansicht/Bezeichnung Der Teile
3. Ansicht / Bezeichnung der Teile Rückansicht analogue in power on UNIQUE [HAZER] 230 V~/50 Hz/1500 W Look -Solutions made in Germany 1: Netzkabel 2: Power on/off 4: Schlauchanschluß 3: Buchse für analogen Betrieb 5: Fluidschlauch Frontansicht 6: Nebelaustrittsöffnung... - Seite 6 3. Ansicht / Bezeichnung der Teile Draufsicht UNIQUE [HAZER] 2 7 5 This machine has been designed to be used with original UNIQUE fluid concentrate. Use of other liquids will void the manufacturer's warranty and can be mode start/stop dangerous to your health. down...
-
Seite 7: Fluid
– Stecken Sie die Stecktülle [11] wieder fest in die Schnellkupplung [9], bis Sie ein Klicken hören und die Stecktülle fest arretiert ist. 4.3 Lagerung des Fluides Da es sich bei dem „UNIQUE Fluid“ um ein hochkonzentriertes Fluid handelt, kann es ohne Bedenken über einen langen Zeitraum gelagert werden. -
Seite 8: Arbeiten Mit Dem Unique
Diese Effekte bauen sich langsam auf, sodaß das Gerät bereits einige Zeit vor dem Einsatz eingeschaltet werden sollte. 5.1 Auswahl des Standortes Der Standort, an dem Sie den UNIQUE betreiben, muß – trocken sein, – frei von staubiger oder verschmutzter Luft sein, –... -
Seite 9: Inbetriebnahme Allgemein
Ist der Verdampfer genügend abgekühlt, erscheint in der rechten unteren Ecke des Displays ein roter Punkt der signalisiert, daß noch eine Netzspannung an- liegt. Hinweis: Bitte stellen Sie sicher, daß der UNIQUE nicht vorzeitig vom Netz getrennt wird, so daß der Lüfter nachlaufen kann. -
Seite 10: Betriebsmöglichkeiten
5. Arbeiten mit dem UNIQUE 5.4 Betriebsmöglichkeiten 19: DMX-LED, gelb P 2 5 18: On-LED, grün 17: Leuchtzifferndisplay 16: Start/Stop-Taste mode start/stop 15: Up/Down-Tasten down 14: Mode-Taste Abb. 1: Display-Anzeige bei Einstellen des Pumpen-Wertes F 5 0 mode start/stop down Abb. -
Seite 11: Stand Alone-Betrieb
5. Arbeiten mit dem UNIQUE Sie haben die Möglichkeit, den UNIQUE über die XLR-Buchsen [3 und 7] extern anzusteuern. Grundsätzlich gilt: DMX hat Vorrang. Das heißt, sobald das Gerät über DMX 512 angesteuert wird, haben die mittels DMX eingestellten Werte Priorität. -
Seite 12: Einstellen Der Dmx-Startadresse
5. Arbeiten mit dem UNIQUE 5.4.3.1 Einstellen der DMX-Startadresse a) Drücken Sie die Mode-Taste [14] auf dem Bedienfeld, bis im Leuchtziffern- display [17] drei Zahlen erscheinen (siehe Abb. 3). b) Stellen Sie die gewünschte Startadresse durch Betätigen der Up- oder Down- Taste [15] ein. -
Seite 13: Einstellung Bei Betrieb Über 0 - 10 Volt (+) Dc
Achtung: Entfernen Sie die Kondensattröpfchen nur bei abgekühl- tem Gerät. Verbrennungsgefahr! – Vermeiden Sie es, den UNIQUE ohne Fluid laufen zu lassen. Die Pumpe läuft sonst trocken. – Überprüfen Sie von Zeit zu Zeit den Zustand des Sinterfilters, gegebenenfalls... -
Seite 14: Störung - Ursache
Verbindung vom Gerät zum DMX-Pult fehlerhaft. · XLR-Stecker vollständig eingesteckt? · Kabel defekt? · DMX-Startadresse richtig eingestellt? Störung: Während des Betriebes setzt der UNIQUE für längere Zeit aus. Ursache: Überhitzungsschutz ist aktiviert. · Lüftungsschlitze verschmutzt, zugesetzt? · Lüfter verschmutzt, defekt? Störung:... -
Seite 15: Garantiebestimmungen
9. Garantiebestimmungen Für das von Ihnen erworbene Gerät UNIQUE leistet Look Solutions Garantie gemäß nach- folgenden Bedingungen: 1. Wir beheben unentgeltlich nach Maßgabe der folgenden Bedingungen (Nr. 2 bis 6) Schä- den oder Mängel am Gerät, die nachweislich auf Werksfehlern beruhen, wenn sie uns unverzüglich nach Feststellung und innerhalb 6 Monaten nach Lieferung an den End-...
