Sécurité
Consignes de sécurité
Assurez-vous que toute personne qui installe, met en
service et fait fonctionner le reniflard auto-déshydratant :
• Est techniquement qualifiée et compétente.
• Respecte entièrement les présentes instructions de
montage.
Les opérations inappropriées ou l'utilisation à mauvais
escient pourraient mettre en danger :
• La vie et les membres ;
• L'équipement et les autres biens de l'exploitant ;
• Le bon fonctionnement de l'équipement.
Les consignes de sécurité dans le présent manuel sont
indiquées sous trois différentes formes pour souligner les
informations importantes.
AVERTISSEMENT
Ces informations indiquent un danger particulier à la vie et à
la santé. L'ignorance de cet avertissement peut mener à des
blessures graves ou fatales.
PRUDENCE
Ces informations indiquent un danger particulier pour
l'équipement ou d'autres biens de l'utilisateur. Il ne faut pas
exclure le risque de blessure grave ou fatale.
REMARQUE
Ces notes fournissent des informations importantes ou spécif-
iques concernant l'équipement ou quant au fonctionnement de
l'équipement.
Notes de sécurité sur l'utilisation de l'équipement
L'installation électrique est sujette aux règles de sécurité
nationales s'y afférent.
Il est obligatoire de brancher le câble de mise à la terre.
PRUDENCE
Pendant la phase de régénération, la température de surface
augmente. Toucher la surface est dangereux.
PRUDENCE
L'installation, le raccordement électrique et le montage de
l'appareil ne peuvent être effectués que par un personnel
qualifié et uniquement conformément au présent manuel
d'instructions. Il incombe à l'utilisateur de s'assurer que
l'appareil est utilisé pour une application précise seulement.
Pour des raisons de sécurité, veuillez éviter toute utilisation non
autorisée et inappropriée.
AVERTISSEMENT
Toutes les réglementations en matière de protection incendie
doivent être strictement respectées.
36
DEUMIDIFICATEURS AUTO-RÉGÉNÉRANT eSDB-10C/12C/14C

Description du produit

Le reniflard déshydratant est utilisé pour le transformateur
isolé à l'huile, et le changeur de prises en charge pour
sécher l'air aspiré par le conservateur d'huile pendant la
contraction thermique de la masse d'huile.
Il est important d'observer les valeurs de limite indiquées sur la
plaque signalétique et dans les instructions d'utilisation avant
ai16208273657_ne-359.pdf 1 12/05/2021 15:49:25
de mettre l'appareil en marche.
1 2
A
B
C
C
M
Y
CM
MY
CY
CMY
K
D
E

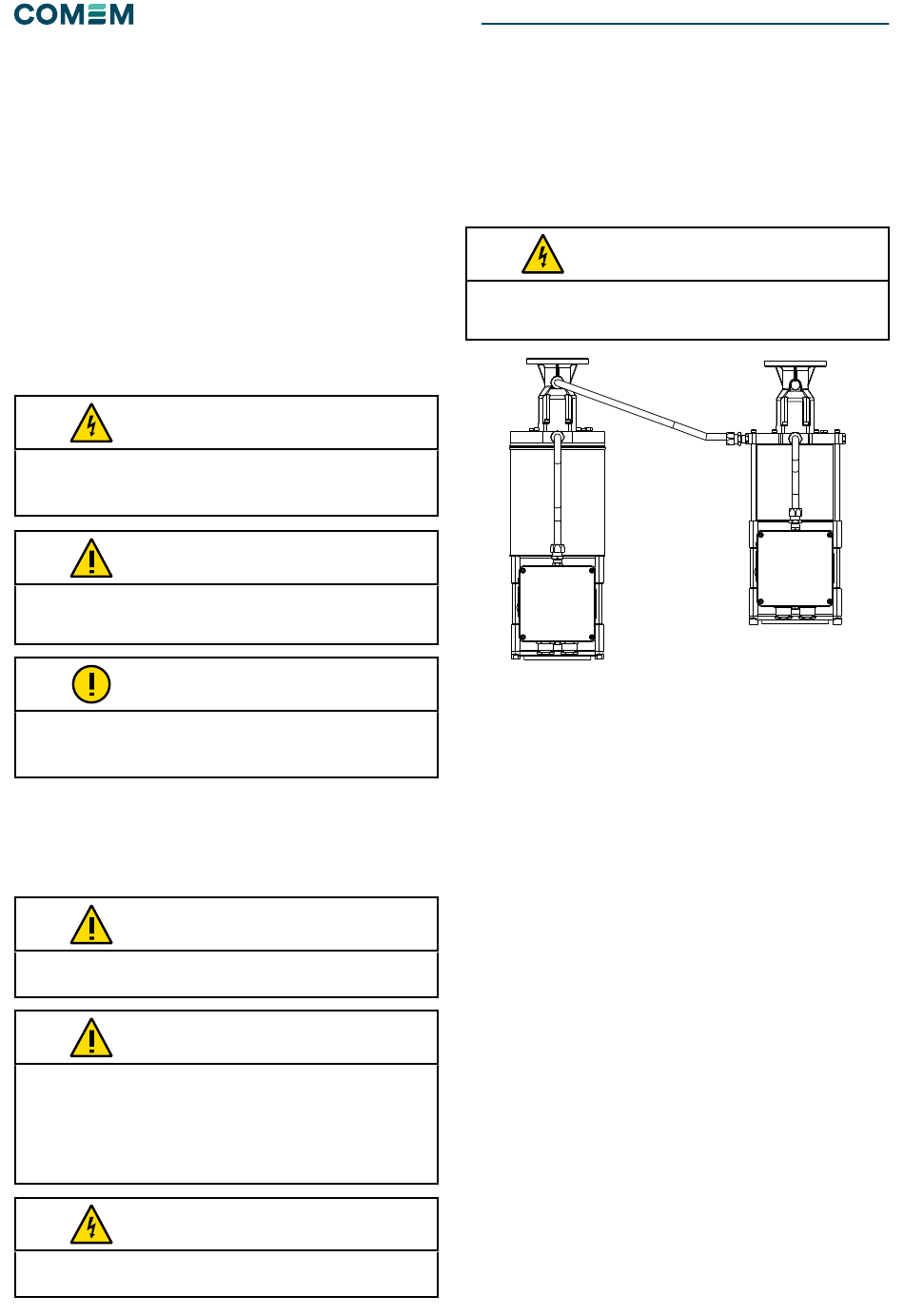

Figure 1
Pendant le fonctionnement normal, le conservateur d'huile
F
absorbe l'air qui passe à travers le filtre métallique.
Le filtre métallique arrête la poussière, le sable et les
1 2
autres particules de l'air contaminant.
L'air passe ensuite à travers le réservoir de sel 1
(Fig. 14-15/1).
Le réservoir est rempli de gel de silice qui absorbe
l'humidité. L'air déshydraté passe par la tuyauterie du
conservateur d'huile.
Après un temps prédéterminé (réglable), une électrovanne
bloque le passage de l'air à travers le réservoir 1 et dévie
à travers la « chambre de tranquillisation » 2 (Fig. 14-15/2)
(pour l'eSDB10C, elle dévie l'air à travers le reniflard
auto-déshydratant principal eSDB15, eSDB30, eSDB40 ou
eSDB14C). En même temps, un système de chauffage
à l'intérieur du réservoir 1 est activé. La vapeur d'eau
sortant du gel de silice est expulsée vers l'extérieur par un
ventilateur qui dissipe également la chaleur.
Après la régénération du sel dans le réservoir 1,
l'électrovanne est mise hors tension et le flux d'air dans
le réservoir 2 est inhibé. Le sel dans ce réservoir (2) est
également déshydraté, et la régénération du sel dans le
réservoir 2 suit automatiquement (pas pour l'eSDB10C).
Aucun entretien n'est requis pour le remplacement et la
régénération du déshydratant.
AVERTISSEMENT
3 4 5
