COMEM eSDB-10C Bedienungsanleitung Seite 27

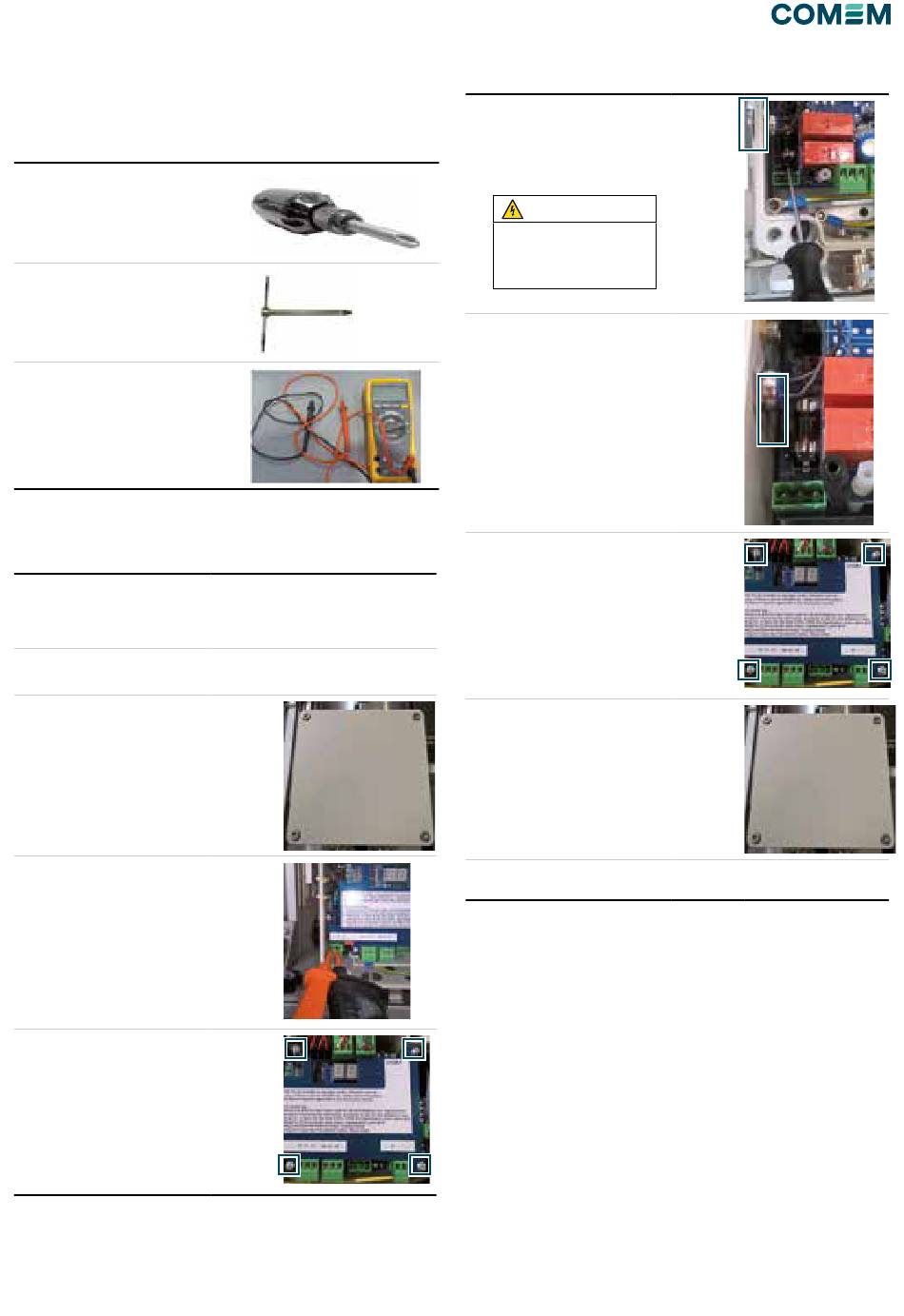

Wichtiges Werkzeug
Der Techniker, der die erwähnten Arbeiten ausführen soll,
muss mit dem folgenden Werkzeug ausgestattet sein
(nicht im Lieferumfang von COMEM enthalten):
Beschreibung
A Schraubendreher
B Schraubenschlüssel, Größe 5
(für Inbusschrauben)
C Tester
Tabelle 6
Arbeiten
Beschreibung des
Arbeitsschrittes
1 COMEM über das Schalten
des eSDB aufgrund
einer vermutlichen
Überspannung informieren.
2 Die Versorgungsspannung
abklemmen.
3 Die Abdeckung des
Schaltkastens abnehmen,
hierzu die 4 Schrauben
herausschrauben.
4 Mit einem Tester die
Anschlussklemmen 31-32
überprüfen, es darf keine
Spannung anliegen.
5 Den Kunststoffschutz
abnehmen.
Abbildungen
Abbildungen/
Werkzeug
Anmerkungen
0039 0444 449311
comemservice@
it.comem.com
B
C
A
Beschreibung des
Arbeitsschrittes
6 Die Sicherung ausfindig
machen. Mit einem
Schraubendreher und den
Fingern die Sicherung
herausnehmen.
WARNUNG
Während dieser Phase darauf
achten, dass die Platine nicht
mit dem Schraubendreher
beschädigt wird.
7 Überprüfen, ob die
Sicherung evtl.
durchgebrannt ist und
sie ggf. durch eine
neue (an der Rückseite
der Abdeckung des
Schaltkastens) ersetzen.
Diesen Arbeitsschritt mit
den Fingern ausführen.
8 Den Kunststoffschutz
wieder montieren.
9 Die Stromversorgung des
Gerätes wieder herstellen.
10 Den Schaltkasten
schließen.
Tabelle 7
Abbildungen/
Werkzeug
Anmerkungen
27
