VORSICHT
Bei der Installation des Klemmenkastens vorsichtig vorgehen,
damit die OR-Dichtung nicht beschädigt wird. Bei Beschädigung
muss diese ersetzt werden.

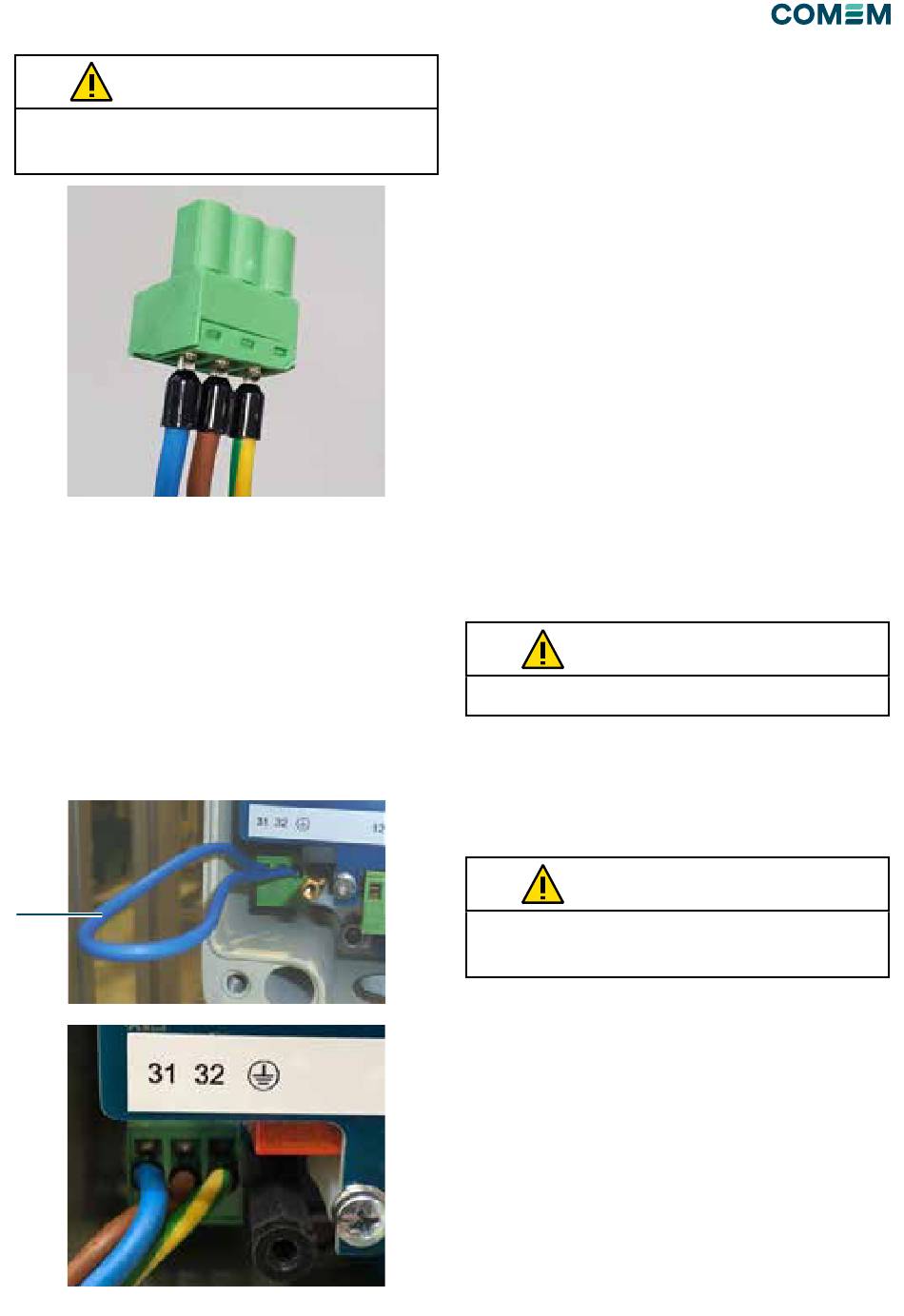

Abbildung 8
Um den Entfeuchter anzuschließen, den Klemmenkasten
öffnen (Abb. 14-15/C). Am oberen Flansch befindet sich
eine Erdungsschraube (Abb. 14-15/G).
Versorgungsspannung
Zuerst außen den Schutzleiter anschließen (Abb. 14-
15/G). Die Versorgungsspannung (wie auf dem Etikett
auf der Klemmenkastenabdeckung angegeben) an den
Anschlussklemmen 31-32 anschließen. Durch Ziehen am
Kabel den Schnellstecker herausziehen (Abb. 9/A), die
Stromversorgungskabel wie auf dem Schaltplan (Abb. 8)
angegeben anschließen und dann den Plug-in-Stecker
wieder installieren.
A
Abbildung 9
Abbildung 10
Relais
Standardkonfiguration
2-Kontakte Störungen:
• 1 Wechsler: STÖRUNG IN DER STROMVERSORGUNG
(Anschlussklemmen 22-24-21)
- NO-Kontakt: Anschlussklemmen 24-21
- NC-Kontakt: Anschlussklemmen 21-22
Nach der Versorgungsspannung:
- NC-Kontakt: Anschlussklemmen 24-21
- NO-Kontakt: Anschlussklemmen 21-22
• 1 Wechsler: SYSTEMSTÖRUNG (Anschlussklemmen
12-14-11)
- NO-Kontakt: Anschlussklemmen 14-11
- NC-Kontakt: Anschlussklemmen 11-12
Sonderkonfiguration
1-Kontakt-Störungen:
• 1 NC-Kontakt: STÖRUNG IN DER STROMVERSORGUNG
(Anschlussklemmen 22-21)
- NC-Kontakt: Anschlussklemmen 21-22
Nach der Versorgungsspannung:
- NO-Kontakt: Anschlussklemmen 21-22
• 1 Wechsler: HEIZUNG AN (Anschlussklemmen 12-14-11)
- NO-Kontakt: Anschlussklemmen 14-11
- NC-Kontakt: Anschlussklemmen 11-12
VORSICHT
Die Alarm-Relais (Kontakt-Störung) schalten den Transformator
nicht aus.
Analoger Ausgang (optional)
Klemmen für den analogen Ausgang 4-20 mA: 41-44.
Digitaler Ausgang (optional)
Digitaler Ausgang RS485: Anschlussklemmen 3-4.
VORSICHT
Die ungenutzte Kabelverschraubung mit einem Stopfen
oder einer Dichtung verschließen, wenn nicht beide
Kabelverschraubungen genutzt werden.
