Funzione di auto-monitoraggio
L'essiccatore autorigerante è dotato della funzione di
automonitoraggio.
CONFIGURAZIONE STANDARD
Guasto
POWER FAILURE
SYSTEM FAILURE
Tabella 1
Uscite
STANDARD RELÉ
OPZIONI USCITA ANALOGICA
USCITA DIGITALE RS-485
Tabella 2
Indicatori di stato
Sulla scatola elettrica sono installati N°3 LED che indicano
lo stato dell'essiccatore (Fig.2/D)
LED verde (lampeggiante): Scheda accesa
LED giallo (lampeggiante): Rigenerazione in corso
LED rosso (lampeggiante): Allarme
Il display posto all'interno (Fig.2/A) fornisce l'indicazione
circa il tempo impostato tra 2 cicli di rigenerazione. Per
impostare tale tempo, è necessario premere il pulsante
(Fig. 2/B) per 5 secondi fino a che il numero inizia a
lampeggiare: giunti a questo punto, premendo il pulsante è
possibile incrementare il numero di giorni
(minimo 1 giorno, massimo 50 giorni).
Se il pulsante non viene premuto per 5 secondi si ritorna
nella modalità di funzionamento normale.
Il tempo (giorni) tra due cicli di rigenerazione può essere settato in
accordo all'appendice A (il valore di default è di 20 giorni per
eSDB-14C / 30 giorni per eSDB-10C/12C).
Cosa viene rilevato
- Guasto nell'alimentazione
- Guasto nella scheda elettronica
- Guasto all'elemento riscaldante
- Guasto all'elettrovalvola
CONFIGURAZIONE STANDARD
1 x contatto in scambio: POWER FAILURE
(terminali 22-24-21)
1 x contatto in scambio: SYSTEM FAILURE
(terminali 12-14-11)
4-20 mA (terminali 41-44)
Carico minimo/massimo 100 / 470 Ohm)
Segnale digitale (terminali 3-4)
NOTA
In caso di malfunzionamento dell'accessorio, sono presenti
N°2 contatti di segnalazione che possono essere configurati
a seconda della richiesta del cliente come segue:
CONFIGURAZIONE OPZIONALE
Guasto
POWER FAILURE
CONFIGURAZIONE OPZIONALE
1 x contatto chiuso NC: POWER FAILURE
(terminali 22-21)
1 x contatto in scambio: HEATER ON
(terminali 12-14-11)
4-20 mA (teminali 41-44)
(Carico minimo/massimo) : 100 / 470 Ohm)
Segnale digitale (terminali 3-4)
D
C

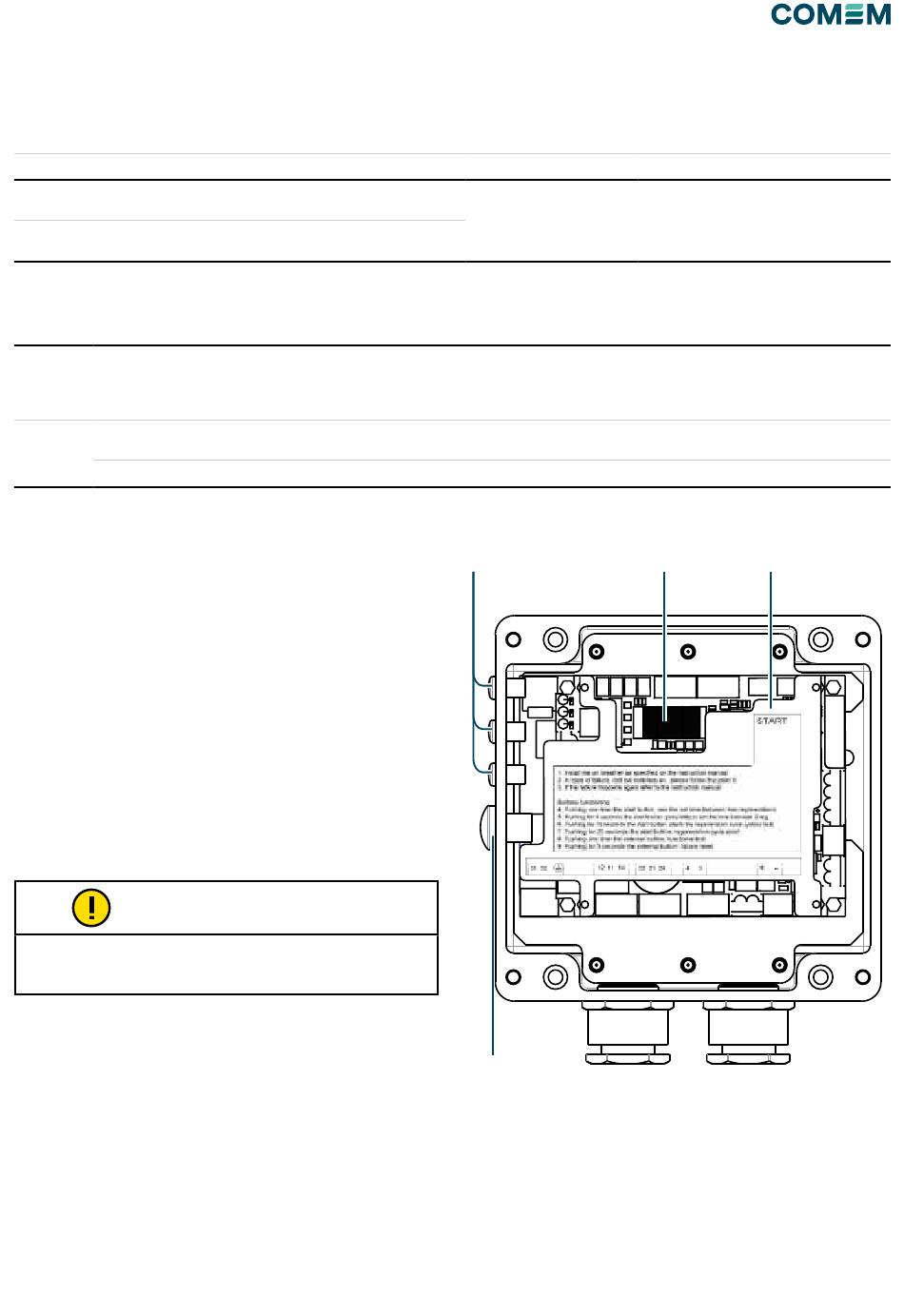

Figura 2
Cosa viene rilevato
- Guasto nell'alimentazione
- Guasto nella scheda elettronica
- Guasto all'elemento riscaldante
- Guasto all'elettrovalvola
A B
