Fonction d'auto-surveillance
Le reniflard d'air auto-déshydratant a une fonction
d'auto-surveillance.
CONFIGURATION STANDARD
Dysfonctionnement
PANNE DE COURANT
DÉFAILLANCE DU
SYSTÈME
Tableau 1
Sorties
STANDARD RELAIS
OPTIONS SORTIE ANALOGIQUE
SORTIE NUMÉRIQUE
RS-485
Tableau 2

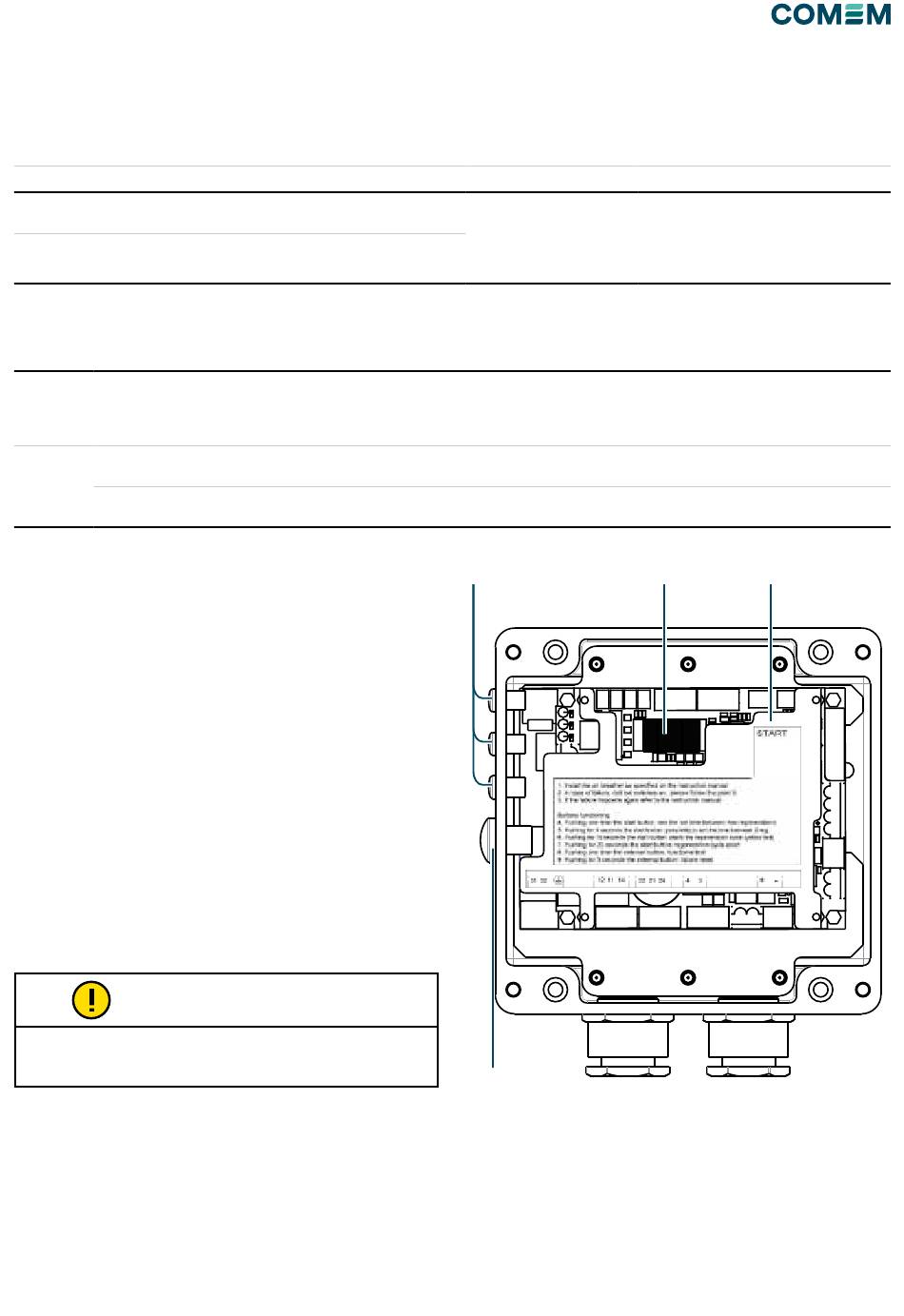

Indicateurs d'état
Trois DEL qui indiquent l'état de l'appareil sont installées
à l'extérieur du bornier et observables du côté externe
(Fig. 2/D).
DEL verte (pulsée) :
DEL jaune (pulsée) :
DEL rouge (pulsée) :
L'affichage à l'intérieur du boîtier (Fig. 2/A) montre
des informations sur le temps entre 2 processus de
régénération.
Pour régler ce temps, il est nécessaire d'appuyer sur le
bouton (Fig. 2/B) pendant 5 secondes jusqu'à ce que le
nombre commence à clignoter, après cela, il est possible
d'appuyer sur le bouton pour augmenter le nombre de
jours (étape de 1 jour, valeur minimale de 1 jour et valeur
maximale de 50 jours).
Après 5 secondes où le bouton n'est pas enfoncé, l'état
passe au ralenti.
REMARQUE
Le temps entre 2 cycles de régénération peut être réglé
conformément au tableau de l'annexe A (par défaut, il est fixé à
20 jours pour l'eSDB-14C/30 jours pour l'eSDB-10C/12C).
Ce qui est détecté
- Défaillance de l'alimentation électrique
- Défaillance du circuit électronique
- Défaillance de l'élément chauffant
- Défaillance de l'électrovanne
CONFIGURATION STANDARD
x 1 contact inverseur :
PANNE DE COURANT (bornes 22-24-21)
x 1 contact inverseur :
DÉFAILLANCE DU SYSTÈME (bornes 12-14-11)
4-20 mA (bornes 41-44)
(Résistance minimale/maximale : 100/470 Ohm)
Signal numérique (bornes 3-4)
Tension d'alimentation ON
Réservoir de régénération sous
tension
Alarme
Lorsque l'appareil est en panne, cela est détecté par des
contacts qui peuvent être configurés conformément à la
demande du client sur la configuration suivante :
CONFIGURATION SPÉCIALE
Dysfonctionnement
PANNE DE COURANT
CONFIGURATION SPÉCIALE
x 1 contact NC :
PANNE DE COURANT (bornes 22-21)
x 1 contact inverseur :
CHAUFFAGE EN MARCHE (bornes 12-14-11)
4-20 mA (bornes 41-44)
(Résistance minimale/maximale : 100/470 Ohm)
Signal numérique (bornes 3-4)
D
C
Figure 2
Ce qui est détecté
- Défaillance de l'alimentation
électrique
- Défaillance du circuit électronique
- Défaillance de l'élément chauffant
- Défaillance de l'électrovanne
A B
