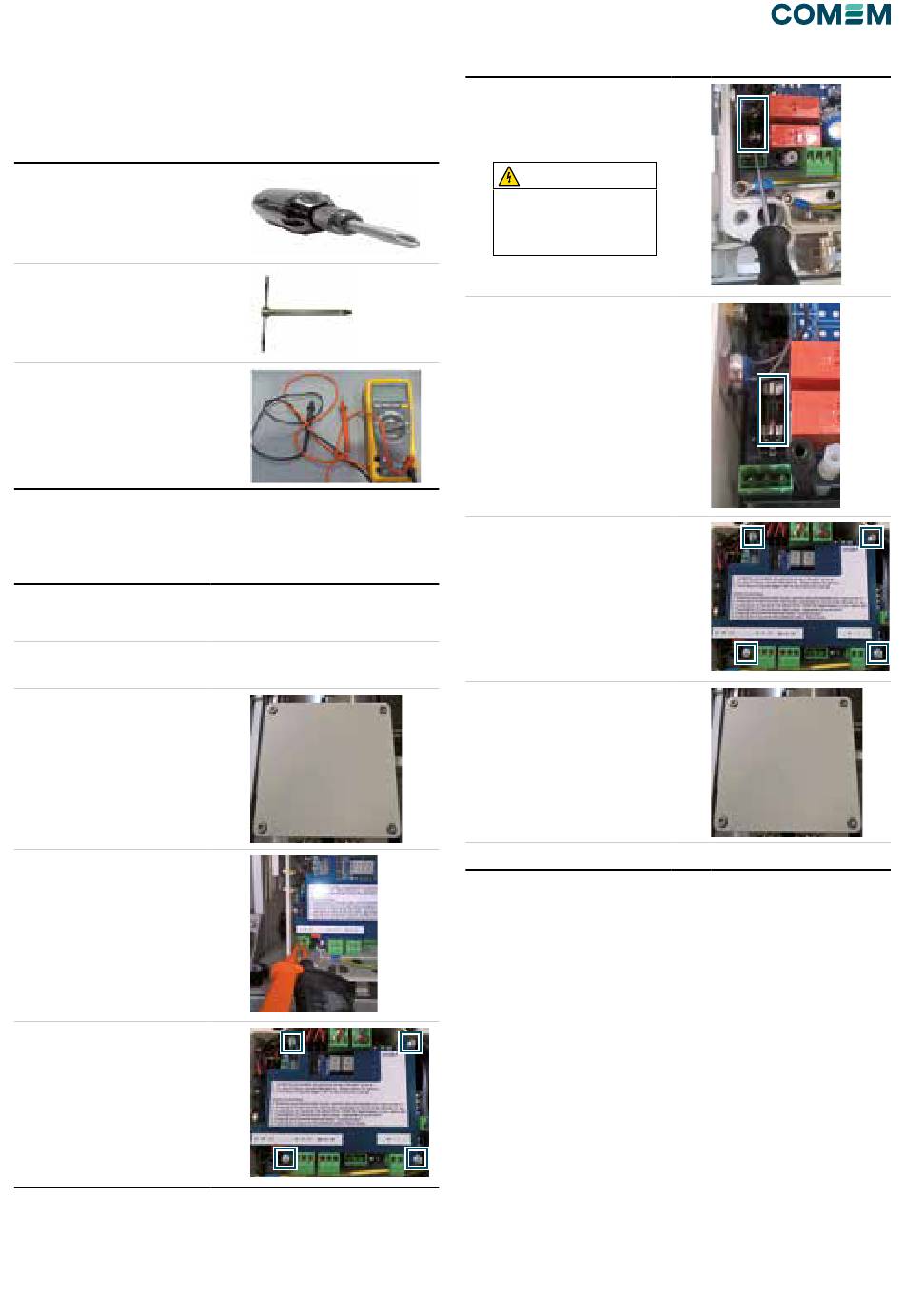

Principaux outils
Les outils suivants doivent être fournis au technicien qui
s'occupera des opérations mentionnées ; COMEM ne les
fournira pas.
Description
A Tournevis
B Clé n° 5 (pour la vis de type TCEI)
C Testeur
Tableau 6
Opérations
Description de l'action
1 Informez COMEM de la com-
mutation de l'eSDB en raison
d'une surtension suspecte.
2 Coupez la tension
d'alimentation.
3 Retirez le couvercle du
boîtier électronique en
dévissant les 4 vis.
4 Vérifiez avec un testeur sur
la borne 31-32, puis vérifiez
l'absence de tension.
5 Retirez la protection en
plastique.
Images
Outil Images/Notes
0039 0444 449311
comemservice@it.comem.com
B
C
A
Description de l'action
6 Individualisez le fusible.
Retirez le fusible à l'aide
d'un tournevis et des
doigts.
AVERTISSEMENT
Dans cette phase, veillez
à ne pas endommager la
carte électronique avec le
tournevis.
7 Vérifiez si le fusible est
brûlé et remplacez-le par
un nouveau à l'arrière
du couvercle du boîtier
électrique. Pour cette
opération, utilisez les
doigts.
8 Montez la protection en
plastique.
9 Mettez l'appareil sous
tension.
10 Fermez le boîtier électrique.
Tableau 7
Outil Images/Notes
