Seguridad

Instrucciones de seguridad
Asegúrese de que cualquier persona que instale, ponga
en funcionamiento y haga funcionar el respirador
autodeshidratante:
• está técnicamente cualificado y es competente
• cumple todas las instrucciones de montaje
Unas operaciones no correctas o un mal uso puede
suponer un peligro para:
• la integridad física y los miembros del cuerpo
• el equipo y otros activos del operador
• el buen funcionamiento del equipo
En este manual, las instrucciones de seguridad se
muestran de tres maneras diferentes para destacar la
información importante.
ADVERTENCIA
Esta información indica un peligro grave para la integridad física
y la salud. Si no se tiene en cuenta esta advertencia, se pueden
producir heridas graves o incluso mortales.
PRECAUCIÓN
Esta información indica un daño especial al equipo u otras
propiedades del usuario. No puede descartarse que se
produzcan accidentes graves o incluso mortales.
Estas notas ofrecen información importante o específica
relativa al equipo o a cómo trabajar con el equipo.
Notas de seguridad sobre el funcionamiento del equipo
La instalación eléctrica está sujeta las relativas reglas de
seguridad nacionales.
Es obligatorio conectar el cable de tierra.
PRECAUCIÓN
Durante la fase de regeneración, la temperatura de la superficie
aumenta. Tocar la superficie es peligroso.
PRECAUCIÓN
La instalación, la conexión eléctrica y el montaje del dispositivo
sólo pueden ser realizados por personal cualificado y de
acuerdo con este manual de instrucciones. Es responsabilidad
del usuario asegurarse de que el dispositivo se utiliza
únicamente para la aplicación especificada. Por motivos de
seguridad, evite cualquier uso no autorizado y incorrecto.
ADVERTENCIA
Deben respetarse estrictamente todas las normas de protección
contra incendios pertinentes.
28
C
M
Y
CM
MY
CY
CMY
K
NOTA
DESECADOR AUTOREGENERANTE eSDB-10C/12C/14C
Descripción del producto
El respirador deshidratante se utiliza en los
transformadores aislados en aceite y en los cambiadores
de tomas en carga para secar el aire aspirado por el
conservador de aceite durante la contracción térmica de
la masa de aceite.
Es importante respetar los valores límite indicados en la placa
de identificación y en las instrucciones de funcionamiento antes
ai16208273657_ne-359.pdf 1 12/05/2021 15:49:25
de la puesta en marcha del dispositivo.
1 2
A
B
C
D
E
ESDB14C

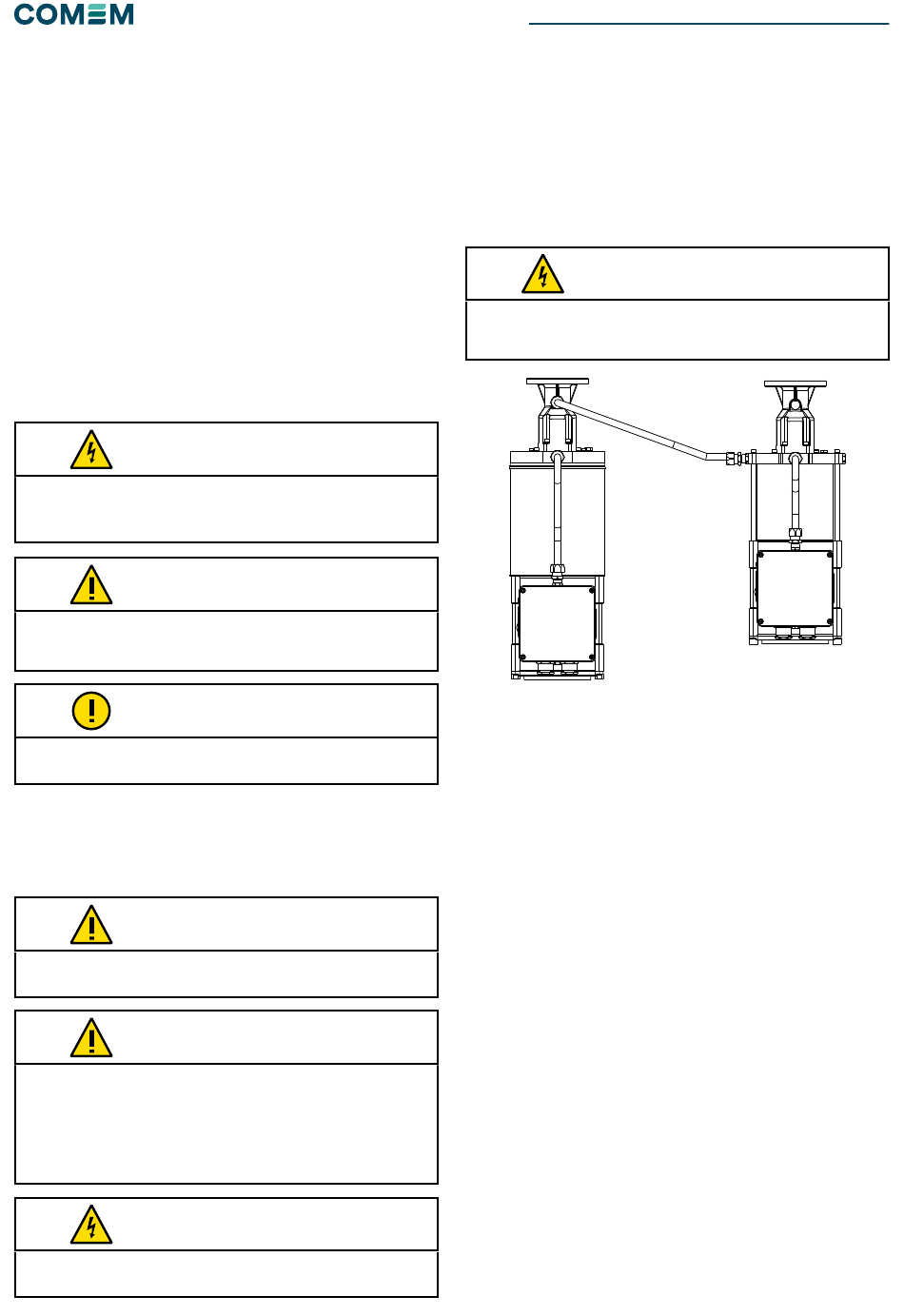

Figura 1
Durante el funcionamiento normal, el conservador de
F
aceite toma aire que pasa a través del filtro metálico.
El filtro metálico detiene el polvo, la arena y otras
1 2
partículas del aire contaminante.
A continuación, el aire pasa por el tanque de sal 1 (Fig. 14-
15/1).
El depósito está lleno de gel de sílice que absorbe la
humedad. El aire deshidratado pasa por una tubería hasta
el conservador de aceite.
Después de un tiempo predeterminado (ajustable) una
válvula solenoide bloquea el paso de aire a través del
tanque 1 y desvía a través de la "cámara plenum" 2
(Fig. 14-15/2)(para el eSDB10C desvía el aire a través del
respirador principal autodeshidratante eSDB15, eSDB30,
eSDB40 o eSDB14C). Al mismo tiempo, se activa un
sistema de calentamiento dentro del tanque 1. El vapor de
agua que sale del gel de sílice es expulsado al exterior por
un ventilador que también disipa el calor.
Después de la regeneración de la sal en el tanque 1,
la válvula solenoide se desenergiza y el flujo de aire a
través del tanque 2 se inhibe. La sal en este tanque (2)
también se deshidrata, la regeneración de la sal en el
tanque 2 sigue automáticamente (no para eSDB10C).
No se requiere mantenimiento para la sustitución y
regeneración del desecante.
ADVERTENCIA
3 4 5
