Montage Wandaufputzschrank; Montage Steckdosenkombination Und Spritzschutz - Kemper MINI-TRESOR Einbau- Und Bedienungsanleitung

1

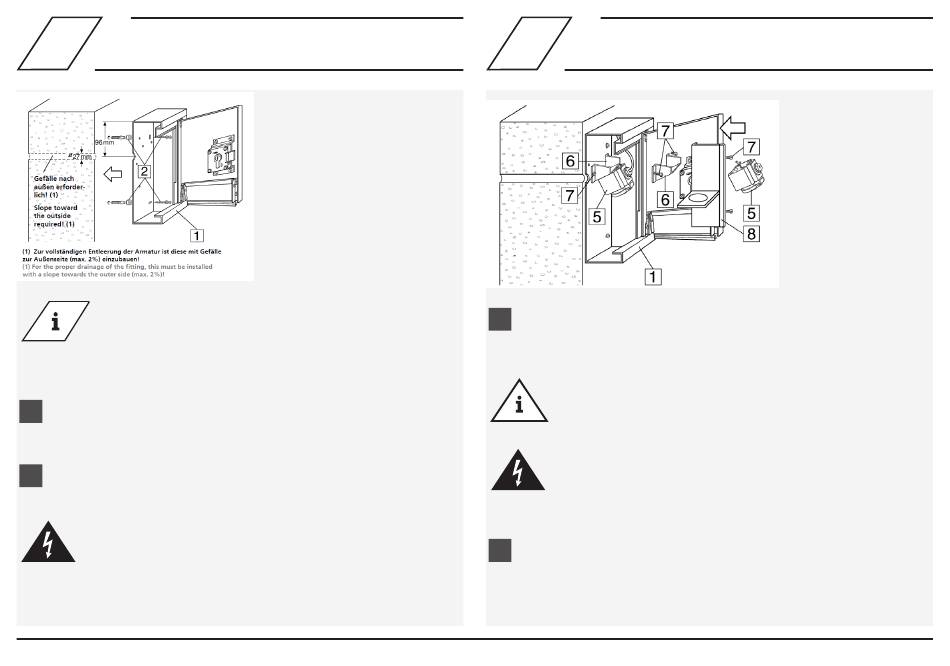

Montage Wandaufputzschrank

Info!
Folgende Figuren werden mit der Schutzart IP 55
ausgeliefert:
21202015CH I 21209015CH
Den Wandaufputzschrank an der Außenwand ausrichten und die
1.
vier Bohrlöcher (Ø 8 mm) sowie die Bohrung für die frostsichere
Außenarmatur (Ø 27 mm) kennzeichnen und bohren.
Schrank (1) mittels beiliegenden vier Abstandshaltern und Befesti-
2.
gungsschrauben (2) an der Außenwand befestigen.
Gefahr!
Erdung
Verbindung des Erdungskabels an der dafür vorgesehenen
Schraube im oberen Wandeinbauschrankbereich herstellen
(sämtliche metallischen Teile sind somit geerdet).
Stromzuführung vorsehen
- FI-Absicherung beachten:
Nennfehlerstrom ≤ 0,03 A,
Anschlussleistung ≤ 16 A und
Anschlussleitung 230 V
- Schutzart IP 44
Montage Steckdosenkombination
2
und Spritzschutz
Steckdose 230 V (5) auf Montageblech (6) aufschrauben, im
1.
Wandaufputzschrank (1) anschließen und mit den beiliegenden
Schrauben (7) an der Rückwand befestigen.
Hinweis!
Funktionsprüfung durchführen!
Gefahr!
Elektroarbeiten dürfen nur von autorisiertem Fachperso-
nal ausgeführt werden!
Das Spritzschutzblech (8) mittels beiliegenden Schrauben (7) senk-
2.
recht zwischen Steckdose und Anschluss frostsicherer Außenarma-
tur an den vorgesehenen Befestigungspunkten an der Rückwand
anschrauben. (Das Spritzschutzblech kann auch nach Montage der
frostsicheren Außenarmatur angebracht werden.)
4 / 12 – K410021200001-00 / 09.2021 – © www.kemper-olpe.de
