1

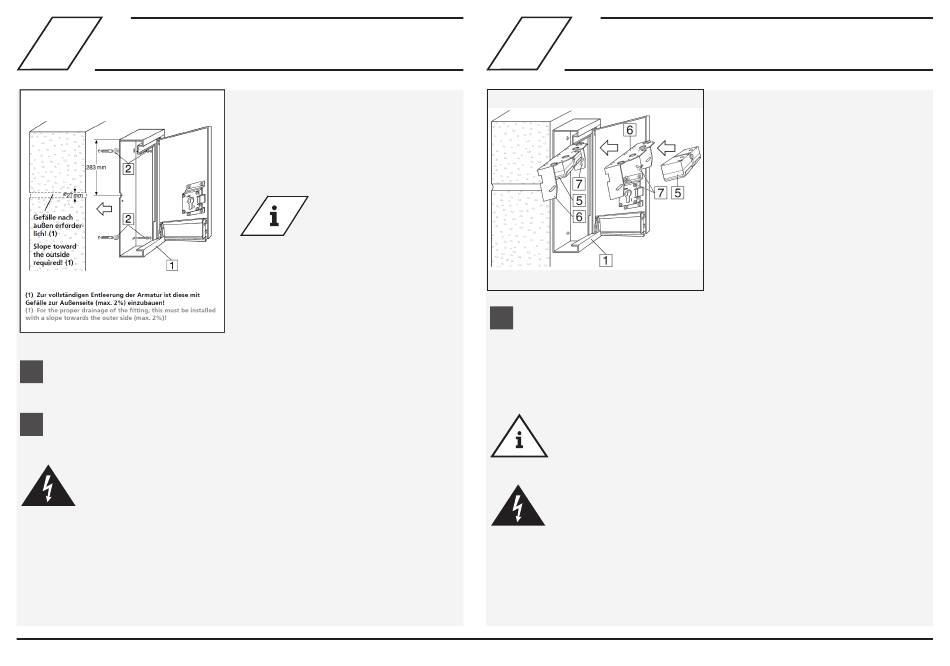

Montage Wandaufputzschrank
Den Wandaufputzschrank an der Außenwand ausrichten und die
1.
vier Bohrlöcher (Ø 8 mm) sowie die Bohrung für die frostsichere
Außenarmatur (Ø 27 mm) kennzeichnen und bohren.
Schrank (1) mittels beiliegenden vier Abstandshaltern und Befe-
2.
stigungsschrauben (2) an der Außenwand befestigen.
Gefahr!
Erdung
Verbindung des Potentialausgleichs mit den dafür vorge-
sehenen Schrauben im oberen Wandeinbauschrankbereich
und an der Tür herstellen (sämtliche metallischen Teile sind
somit geerdet). Metallende Gebäudeteile, zu denen auch
der Tresor gehört benötigen zwingend die Verbindung zum
Potentialausgleich.
Querschnitt dieser Leitungen ist die Hälfte des Querschnitts
des Hauptschutzleiters, mindestens jedoch 6 mm².
Stromzuführung vorsehen
- FI-Absicherung beachten:
Nennfehlerstrom ≤ 0,03 A und
Anschlussleistung ≤32 A
- Schutzart IP 44
Info!
Folgende Figuren werden mit der
Schutzart IP 55 ausgeliefert:
21302015CH I 21303015CH
21304015CH
2
Einbau Steckdosenkombination
Steckdosenkombination (5) (Anschlussfertig verdrahtet) auf Mon-
1.
tageblech (6) aufschrauben, im Wandeinbauschrank (1) anschlie-
ßen und mit der Flügelschraube (7) an der Schrankwand fixieren
(20° schwenkbar).
Hinweis!
Funktionsprüfung durchführen!
Gefahr!
Elektroarbeiten dürfen nur von autorisiertem Fachperso-
nal ausgeführt werden!
4 / 12 – K410021300001-00 / 09.2021 – © www.kemper-olpe.de
