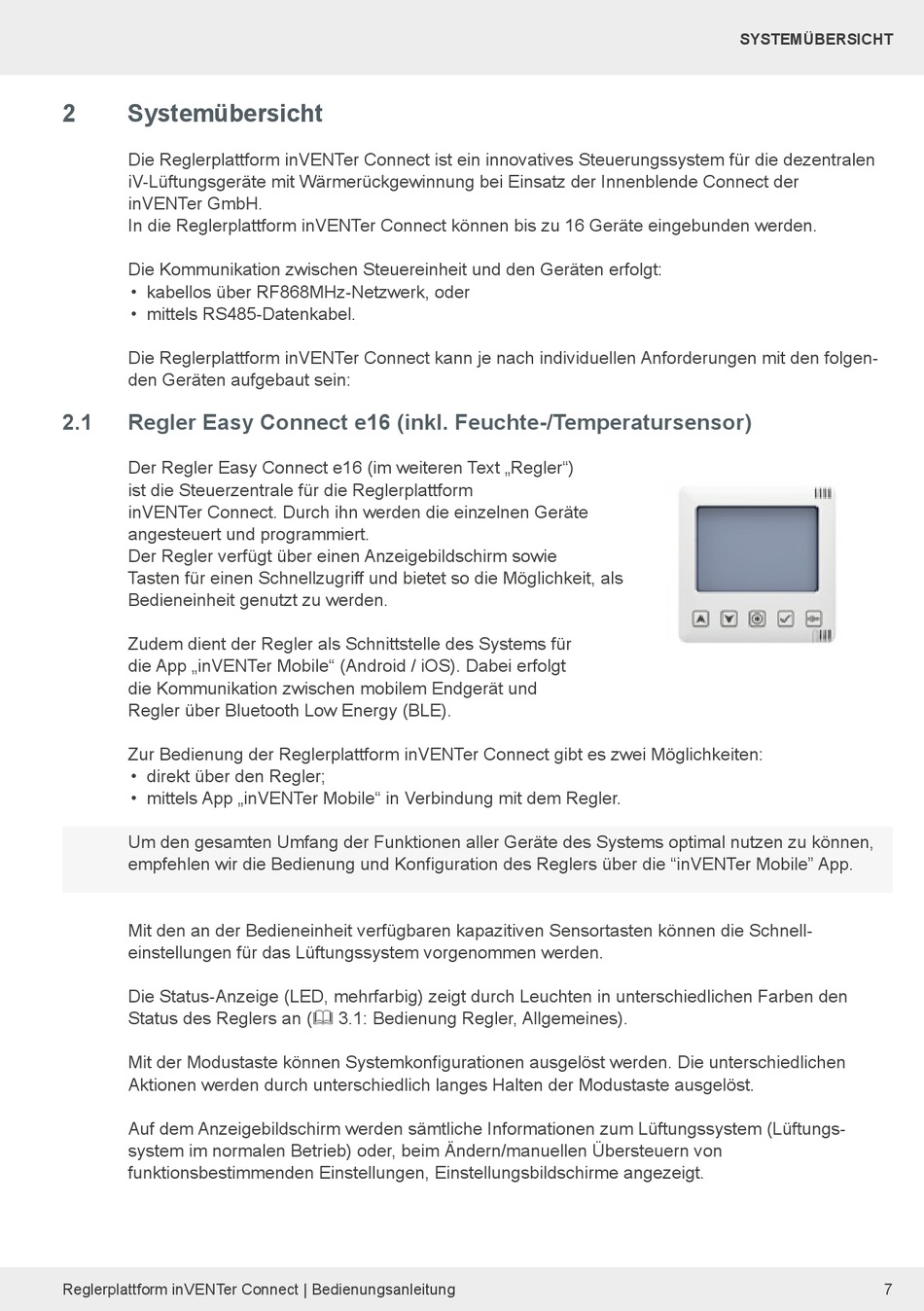

2 Systemübersicht
Die Reglerplattform inVENTer Connect ist ein innovatives Steuerungssystem für die dezentralen
iV-Lüftungsgeräte mit Wärmerückgewinnung bei Einsatz der Innenblende Connect der
inVENTer GmbH.
In die Reglerplattform inVENTer Connect können bis zu 16 Geräte eingebunden werden.
Die Kommunikation zwischen Steuereinheit und den Geräten erfolgt:
• kabellos über RF868MHz-Netzwerk, oder
• mittels RS485-Datenkabel.
Die Reglerplattform inVENTer Connect kann je nach individuellen Anforderungen mit den folgen-
den Geräten aufgebaut sein:
2.1

Regler Easy Connect e16 (inkl. Feuchte-/Temperatursensor)

Der Regler Easy Connect e16 (im weiteren Text „Regler")
ist die Steuerzentrale für die Reglerplattform
inVENTer Connect. Durch ihn werden die einzelnen Geräte
angesteuert und programmiert.
Der Regler verfügt über einen Anzeigebildschirm sowie
Tasten für einen Schnellzugriff und bietet so die Möglichkeit, als
Bedieneinheit genutzt zu werden.
Zudem dient der Regler als Schnittstelle des Systems für
die App „inVENTer Mobile" (Android / iOS). Dabei erfolgt
die Kommunikation zwischen mobilem Endgerät und
Regler über Bluetooth Low Energy (BLE).
Zur Bedienung der Reglerplattform inVENTer Connect gibt es zwei Möglichkeiten:
• direkt über den Regler;
• mittels App „inVENTer Mobile" in Verbindung mit dem Regler.
Um den gesamten Umfang der Funktionen aller Geräte des Systems optimal nutzen zu können,
empfehlen wir die Bedienung und Konfiguration des Reglers über die "inVENTer Mobile" App.
Mit den an der Bedieneinheit verfügbaren kapazitiven Sensortasten können die Schnell-
einstellungen für das Lüftungssystem vorgenommen werden.
Die Status-Anzeige (LED, mehrfarbig) zeigt durch Leuchten in unterschiedlichen Farben den
Status des Reglers an ( 3.1: Bedienung Regler, Allgemeines).
Mit der Modustaste können Systemkonfigurationen ausgelöst werden. Die unterschiedlichen
Aktionen werden durch unterschiedlich langes Halten der Modustaste ausgelöst.
Auf dem Anzeigebildschirm werden sämtliche Informationen zum Lüftungssystem (Lüftungs-
system im normalen Betrieb) oder, beim Ändern/manuellen Übersteuern von
funktionsbestimmenden Einstellungen, Einstellungsbildschirme angezeigt.
Reglerplattform inVENTer Connect | Bedienungsanleitung
SYSTEMÜBERSICHT
7
