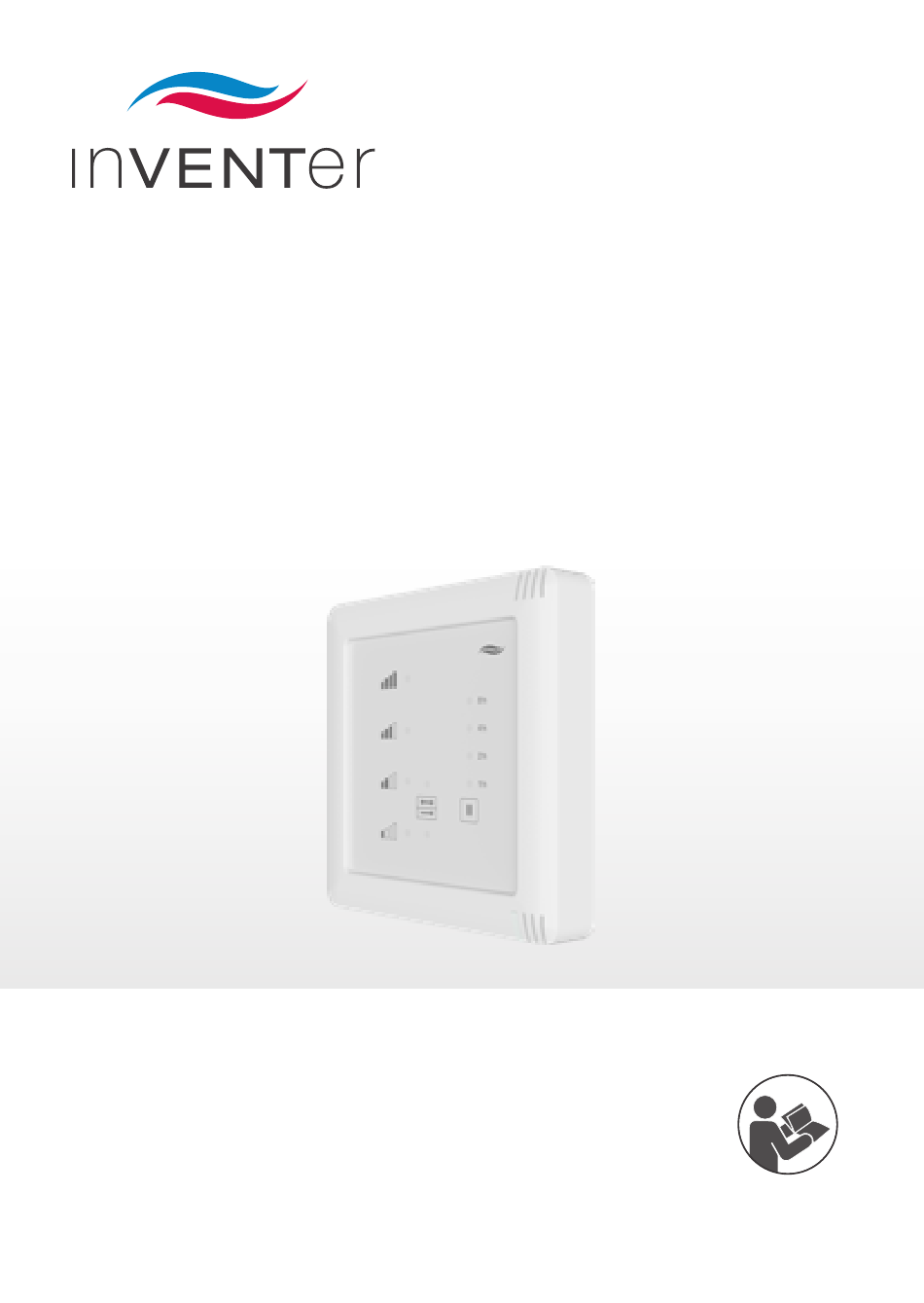

- Seite 1 Quick Guide: Ersteinrichtung Basic Connect e4 / e8 1003-0155 1003-0159 1003-0156 1003-0160 1003-0157 1003-0161 www.inventer.de 1003-0158 1003-0162...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis 1 Systemübersicht ..................4 2 Montage ....................6 3 Bedien- und Anzeigeelemente ...............7 4 Ersteinrichtung durchführen ..............8 5 Geräte koppeln ..................9 6 Garantie und Service ................13... -
Seite 4: Systemübersicht
Der Regler ist der zentrale Knotenpunkt für das Funknetzwerk von inVENTer Connect. Es stehen zwei Varianten zur Verfügung: • Basic Connect e4 / e8 für bis zu 8 Geräte • Easy Connect e16 für bis zu 16 Geräte Die Funk-Steuereinheit verfügt über ein Info- display und bietet die Möglichkeit des Schnell-... - Seite 5 Der Schaltkontakt SK19-Connect (optional) ist eine Funk-Schnittstelle zur Einbindung von Sicherheitseinrichtungen bei gleichzeitigem Betrieb der Lüftungsanlage mit Feuerstätten. „inVENTer Mobile“: Die kostenlose App von inVENTer für Android™ und iOS Das System kann zusätzlich per App gesteuert und programmiert werden (nur verfügbar, wenn ein Easy Connect e16 Regler genutzt wird).
-
Seite 6: Montage
2 Montage Montieren Sie die im Lieferumfang enthaltenen Komponenten entspre- chend den mitgelieferten Anleitungen: • Basic Connect e4 / e8 5040-0069 • Easy Connect e16 5040-0032 • Innenblende Connect 5040-0030 • Innenblende Connect Twin+ 5022-0007 • Innenblende Connect Office/MaxAir 5022-0007 •... -
Seite 7: Bedien- Und Anzeigeelemente
3 Bedien- und Anzeigeelemente Lüftungsstufen: Boost 100 % 75 % 50 % Luftvolumenstrom 35 % 25 % Modus: Anzeige-LED Wechsel zwischen Wärmerück- gewinnung (orange LED) und dauerhaftes Leuchten Durchlüften (blaue LED) Blinken Blinkende LED = abgelaufenes grün/ Funkkanal Filterwechselintervall blau wird gesucht Kopplungsmo- weiß... -
Seite 8: Ersteinrichtung Durchführen
►Der Regler wechselt zur automatischen Kanalsuche. Wenn die Firmware/Hardwareprüfung einen Fehler ergibt, blinkt die LED dauerhaft rot. Wenden Sie sich in diesem Fall an Ihren Händler oder den inVENTer-Kundenservice. Schritt 2: Automatische Kanalsuche Der Regler startet die Kanalsuche automa- tisch nach Abschluss der Firmware/ Hardwareprüfung... -
Seite 9: Geräte Koppeln
5 Geräte koppeln Es können verschiedene Systemkomponenten mit dem Basic Connect-Regler gekoppelt werden: • Basic Connect e4: bis zu 4 Lüftungsgeräte + 2 Sensoren • Basic Connect e8: bis zu 8 Lüftungsgeräte + 2 Sensoren Vor der Kopplung: An Lüftungsgeräten Abdeckung der Innenblenden entfernen... -
Seite 10: Schritt 1: Kopplungsmodus Am Regler Aktivieren
Schritt 1: Kopplungsmodus am Regler aktivieren Modustaste für 3 sek. drücken, bis die Anzeige-LED aufleuchtet und weiß blinkt ►Der Kopplungsmodus ist aktiviert. Während die Anzeige-LED weiß blinkt (für ca. 5 Minuten), ist der Kopplungs- modus aktiviert. Wenn die Zeit nicht ausreicht, um alle Komponenten zu koppeln, muss der Kopplungsmodus am Regler erneut aktiviert werden. - Seite 11 Schritt 3: Kopplung abschließen Modustaste kurz drücken, bis die Anzeige-LED weiß leuchtet ►Der Kopplungsmodus wird beendet. Nach der Kopplung: Pausentaste für 5 sek. drücken, bis die Pausen-LEDs 1x blinken ►Das System schaltet sich komplett aus. ►Die Verschlussarme der Verschlussklap- pen fahren in die Montageposition. Abdeckungen der Innenblenden montieren a) Connect-Innenblenden...
- Seite 12 Connect Twin+ / Office/MaxAir-Innenblenden Erneut Pausentaste für 5 sek. drücken, bis die Pausen-LEDs erlöschen ►Das System schaltet sich ein. ►Der zuletzt gewählte Modus wird aktiviert. Für Informationen zur Bedienung beachten Sie den Quick Guide: Benutzeranleitung Basic Connect e4 / e8 (5022-0016).
-
Seite 13: Garantie Und Service
