BEDIENUNG UND EINRICHTUNG AM REGLER

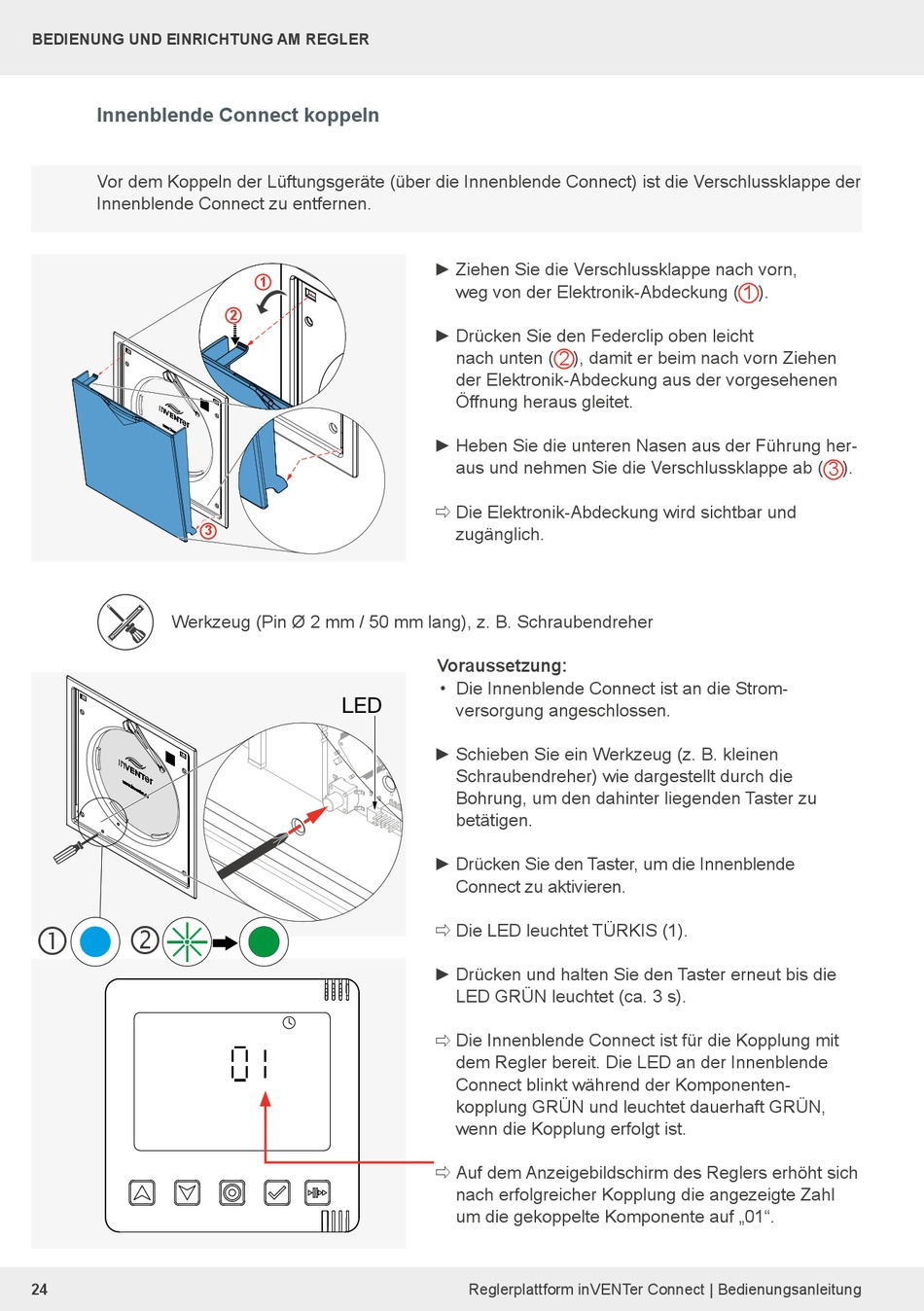

Innenblende Connect koppeln

Vor dem Koppeln der Lüftungsgeräte (über die Innenblende Connect) ist die Verschlussklappe der
Innenblende Connect zu entfernen.
3
Werkzeug (Pin Ø 2 mm / 50 mm lang), z. B. Schraubendreher


24
1
2
LED

► Ziehen Sie die Verschlussklappe nach vorn,
weg von der Elektronik-Abdeckung (
► Drücken Sie den Federclip oben leicht
2
nach unten ( ), damit er beim nach vorn Ziehen
der Elektronik-Abdeckung aus der vorgesehenen
Öffnung heraus gleitet.
► Heben Sie die unteren Nasen aus der Führung her-
aus und nehmen Sie die Verschlussklappe ab (
Die Elektronik-Abdeckung wird sichtbar und

zugänglich.
Voraussetzung:
• Die Innenblende Connect ist an die Strom-
versorgung angeschlossen.
► Schieben Sie ein Werkzeug (z. B. kleinen
Schraubendreher) wie dargestellt durch die
Bohrung, um den dahinter liegenden Taster zu
betätigen.
► Drücken Sie den Taster, um die Innenblende
Connect zu aktivieren.
Die LED leuchtet TÜRKIS (1).

► Drücken und halten Sie den Taster erneut bis die
LED GRÜN leuchtet (ca. 3 s).
Die Innenblende Connect ist für die Kopplung mit

dem Regler bereit. Die LED an der Innenblende
Connect blinkt während der Komponenten-
kopplung GRÜN und leuchtet dauerhaft GRÜN,
wenn die Kopplung erfolgt ist.
Auf dem Anzeigebildschirm des Reglers erhöht sich

nach erfolgreicher Kopplung die angezeigte Zahl
um die gekoppelte Komponente auf „01".
Reglerplattform inVENTer Connect | Bedienungsanleitung
1 ).
3 ).
