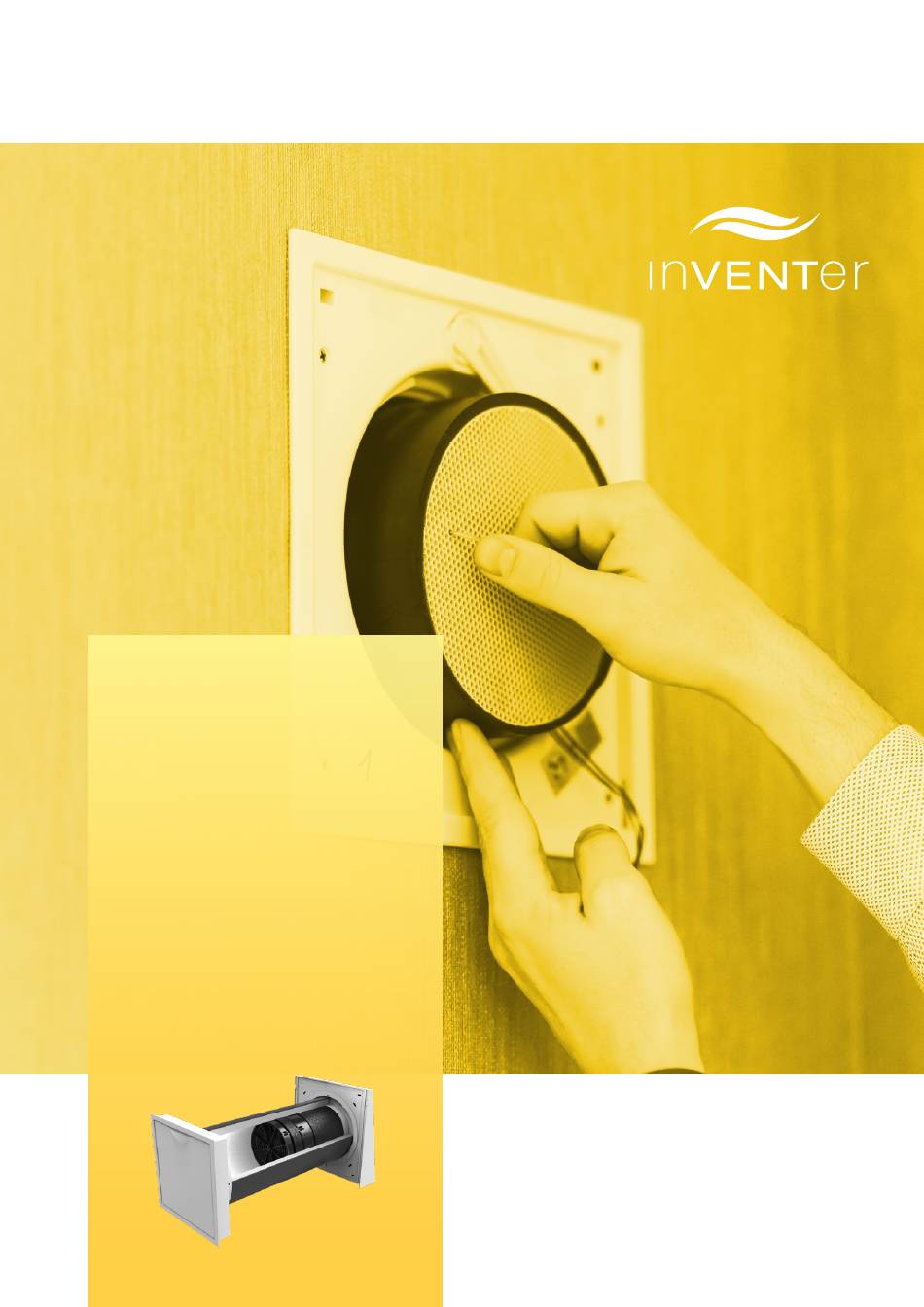

- Seite 1 KUNDENINFORMATION INVENTER CONNECT Funktionsweise & Wartung des Lüftungssystems mit inVENTer Connect www.inventer.de...
-
Seite 3: Inhaltsverzeichnis
INHALTSVERZEICHNIS Seite So funktioniert dezentrale Lüftung mit Wärmerückgewinnung Dezentrale Lüftung mit Lüftungszonen Aufbau eines dezentralen Lüftungsgeräts Kabellose Lüftung mit inVENTer Connect So bedienen Sie den Regler Basic Connect e4/e8 Bedientasten Lüftungsstufe einstellen Lüftungsmodus einstellen Pausenfunktion einstellen System ausschalten Filterwechsel bestätigen Tastensperre aktivieren / deaktivieren... -
Seite 4: So Funktioniert Dezentrale Lüftung Mit Wärmerückgewinnung
Abluftmodus So arbeiten die Lüfterpaare zusammen: (Keramik wärmt sich auf) Der Ventilator des einen inVENTer-Lüfters dreht sich 70 Sekunden lang in eine Richtung und transportiert die verbrauchte Luft nach außen. Dabei speichert der innere Keramikkern die Wärme der Luft aus dem Innenraum. [Abluftmodus] Der andere Ventilator arbeitet im Gegentakt. -
Seite 5: Dezentrale Lüftung Mit Lüftungszonen
DEZENTRALE LÜFTUNG MIT LÜFTUNGSZONEN Ihre dezentrale Lüftungsanlage mit inVENTer Connect kann in unterschiedliche Lüftungszonen aufgeteilt werden. Das hat einige Vorteile für die bedarfsgeführte Lüftung: Folgende Dinge können in den Lüftungszonen unabhängig voneinander eingestellt werden: • Lüftungsintensität • Lüftungsmodus (z. B. Wärmerückgewinnung, Durchlüften) •... -
Seite 6: Kabellose Lüftung Mit Inventer Connect
KABELLOSE LÜFTUNG MIT INVENTER CONNECT Die Reglerplattform inVENTer Connect ist ein innovatives Steuerungssystem für die dezentralen iV-Lüftungsgeräte mit Wärmerückgewinnung von inVENTer. Hiermit können die einzelnen Geräte einer Nutzungseinheit in ein 868-MHz- Funknetzwerk eingebunden und kabellos angesteuert und programmiert werden. Die Plattform kann je nach baulichen und individuellen Anforderungen mit den nachfolgend beschriebenen Komponenten gestaltet werden. Komponenten einer Lüftungsanlage mit inVENTer Connect Regler Easy Connect e16 oder Basic Connect e4/e8 (obligatorisch) Zentraler Knotenpunkt für das Funknetzwerk von inVENTer Connect. - Seite 7 Innerhalb der Nutzungseinheit wird der Regler Easy Connect e16 an zentraler Stelle positioniert und verteilt die Steuerbefehle über die Innenblenden Connect an die Lüftungsgeräte, während die Sensorik die Sensordaten an den Regler sendet. Beispiel Zonenaufteilung mit inVENTer Connect inkl. Lüftungsprofilen:...
-
Seite 8: Bedientasten
SO BEDIENEN SIE DEN REGLER BASIC CONNECT E4/E8 Bedientasten Das Bedienfeld des Reglers besteht aus 6 Tasten. Sie befinden sich auf der Vorderseite der Bedieneinheit. Die zugehörigen LEDs zeigen den aktuellen Status des Lüftungssystems an. Lüftungsstufen Boost 100 % 75 % Luftvolumen- 50 % strom 35 % 25 % Modus: Anzeige-LED Wechsel zwischen Wärmerückge- dauerhaftes Leuchten... -
Seite 9: Lüftungsstufe Einstellen
Lüftungsstufe einstellen Drücken Sie die passende Lüftungstaste für die gewünschte Lüftungsstufe: = 25 % = 35 % = 50 % = 75 % x 5 Sekunden = 100 % (für max. 1 h) u An den gekoppelten Lüftungsgeräten wird die gewählte Lüftungsstufe eingestellt. Lüftungsmodus einstellen Drücken Sie die Modustaste am Regler, um den Lüftungsmodus zu wechseln: = Wärmerückgewinnung = Durchlüften... -
Seite 10: System Ausschalten
System ausschalten Neben der Pausenfunktion lässt sich das System auch komplett ausschalten (nur Standardvariante). Halten Sie die Pausentaste am Regler für ca. 5 Sekunden gedrückt, bis die Pausen-LEDs 1x blinken. u Das gesamte System schaltet sich aus. u Die Verschlussklappen der Innenblenden schließen sich. Um das System wieder einzuschalten: Halten Sie die Pausentaste am Regler für ca. -
Seite 11: Tastensperre Aktivieren / Deaktivieren
Tastensperre aktivieren / deaktivieren Bei aktivierter Tastensperre sind alle Tasten ohne Funktion. Um die Tastensperre zu aktivieren: Halten Sie die Modustaste und die Pausentaste gleichzeitig für ca. 5 sek. gedrückt, bis alle LEDs 1x blinken. u Alle Tasten werden gesperrt. u Beim Drücken einer Taste blinken alle LEDs kurz auf. Um die Tastensperre wieder zu deaktivieren: Halten Sie erneut die Modustaste und die Pausentaste gleich zeitig für ca. -
Seite 12: So Bedienen Sie Den Regler Easy Connect E16
Mit dieser Taste stellen Sie die Lüftungsmodi Auto, Boost oder Sensortasten zur Bedienung Pause global für alle Zonen ein. Anzeigebildschirm Hier sehen Sie einen Überblick über alle Elemente, die auf dem Bildschirm des Reglers Easy Connect e16 erscheinen können. Warnung / Fehlermeldung (detaillierte Beschreibung in der App) Anzeige der Außentemperatur... -
Seite 13: Status Der Lüftungszone Anzeigen
Status der Lüftungszone anzeigen Der Easy Connect zeigt standardmäßig den Status der Lüftungszone 1 an, z. B. Lüftungsstufe (Geschwindigkeit des Ventilators), Lüftungsmodus, Temperatur. Wenn Sie sich übergangsweise den Status einer anderen Lüftungszone am Easy Connect anzeigen lassen wollen, geht das in wenigen Schritten. (Voraussetzung: Mehr als eine Lüftungszone ist eingerichtet.) 1. Drücken Sie die Modustaste. -
Seite 14: Lüftungsmodus Ändern
Sie mit diesen Tasten die gewünschte Dauer ein: 1, 2, 4 oder 8 Stunden. Drücken Sie die Auswahltaste. So bestätigen Sie den gewählten Modus und der Regler wechselt wieder in die Startansicht. Gut zu wissen: Die ausführliche Bedienungsanleitung für den Regler Easy Connect finden Sie auf unserer Homepage Zum Downloadbereich: www.inventer.de/downloads... -
Seite 15: So Bedienen Sie Die App „Inventer Mobile
SO BEDIENEN SIE DIE APP „INVENTER MOBILE“ Regler in die App integrieren Schritt 1 Laden Sie sich die App inVENTer Mobile in Ihrem App-Store herunter und installieren Sie sie auf Ihrem Mobilgerät. Für die Verwendung der App müssen bei Ihrem Mobilgerät Bluetooth und der Standort aktiviert sein. -
Seite 16: Hauptansicht / Zonenansicht
Schritt 4 Sie erhalten eine Meldung, wenn das Verbinden erfolgreich war. Wenn Sie Ihrem Gerät einen neuen Namen geben möchten, tippen Sie beim nächsten Popup-Fenster auf Ja. Danach geben Sie den gewünschten Namen ein und tippen auf Speichern. Möchten Sie den Namen beibehalten, tippen Sie im Popup-Fenster auf Nein. Der Regler wird anschließend auf der Startseite angezeigt. -
Seite 17: Zonenmanager / Einstellungen
Zonenmanager / Einstellungen Beim Tippen auf den unteren Bereich der Hauptansicht öffnet sich der Zonenmanager mit den Einstellungen für die Lüftungszone. Hier legen Sie folgende Einstellungen fest: • Lüftungsprofil • Namen der Lüftungszone • Schaltschwelle für Luftfeuchtigkeit und CO • Komforttemperaturen für innen und außen (automatische Lüftungsprofile) Tipp: Durch Wischen nach links und rechts können Sie die Einstellungen für mehrere Lüftungszonen vornehmen. -
Seite 18: Einstellungen / Erweiterte Einstellungen
Einstellungen / Erweiterte Einstellungen Am rechten oberen Bildrand befindet sich ein Zahnrad-Symbol. Von dort aus gelangen Sie zu den Allgemeinen Einstellungen sowie zu den Erweiterten Einstellungen für das Lüftungssystem. Im Folgenden finden Sie eine kurze Beschreibung der jeweiligen Menüpunkte. Zonenmanager Hier können Sie die Einstellungen für die Lüftungszone vornehmen (siehe oben). Gerätemanager Hier nehmen Sie die Einstellungen für die einzelnen Geräte vor, erhalten Details und weisen sie Lüftungszonen zu. Lüftungsprofile Hier passen Sie die Einstellungen für die Lüftungsprofile individuell an. -
Seite 19: Gerätemanager
Gerätemanager Die mit dem Easy Connect e16 gekoppelten Geräte werden im Gerätemanager angezeigt – in der Reihenfolge, in der sie mit dem Regler gekoppelt wurden. Gerätename Signalstärke Gerätesymbol (s. u., Lüfter, Lüftungsrichtung Sensor, Schalt- kontakt) Lüftungszone (Text in Schwarz, wenn Lüftungszone geändert werden... -
Seite 20: Voreingestellte Lüftungsprofile Bei Inventer Connect
Voreingestellte Lüftungsprofile bei inVENTer Connect Für ein Höchstmaß an Behaglichkeit und eine bedarfsgeführte Lüftung werden den einzelnen Lüftungsbereichen Lüftungsprofile zugeordnet. Ein Lüftungsprofil ist eine programmierbare Wochenzeitschaltuhr mit den 3 Variablen: • Zeit (7 Tage, jeweils 24 Stunden) • Lüftungsstufe (Stufen 1 – 4 bzw. Pause) • Lüftungsmodus (Wärmerückgewinnung oder Durchlüftung bzw. Pause) Alle Lüftungsprofile können den individuellen Anforderungen angepasst werden. Es ist sogar möglich, ein vordefiniertes Profil komplett neu aufzusetzen und nach den eigenen Bedürfnissen zu programmieren. ie folgenden Lüftungsprofile sind mit Unterscheidung nach Arbeitstag und Wochenende vorprogrammiert: Schlafzimmer Berücksichtigung von Einschlaf- und Schlafenszeiten... -
Seite 21: Lüftungsprofil Zuweisen
Lüftungsprofil zuweisen Im Zonenmanager können Sie einer Lüftungszone ein Lüftungsprofil zuordnen. Tippen Sie dafür auf das Feld unter Lüftungsprofil. Es öffnet sich eine Liste, in der alle wählbaren Lüftungsprofile angezeigt werden. Die Liste der Lüftungsprofile kann durch Wischen gescrollt werden. Tippen Sie auf das gewünschte Profil – damit ist es ausgewählt und wird für diese Lüftungszone angezeigt. Tippen Sie auf Alle speichern. WiFi-Einstellungen Das Mobilgerät, mit dem Sie die WiFi-Einstellungen vornehmen möchten, muss bereits mit dem gewünschten WLAN (Ihr Heimnetzwerk) verbunden sein. -
Seite 22: Firmware-Aktualisierung
Firmware-Aktualisierung Im Menü Einstellungen tippen Sie auf Erweiterte Einstellungen und Firmware-Aktualisierung. Sollte ein Update verfügbar sein, wird dies durch ein Symbol rechts neben dem Gerät angezeigt. Unten erscheint der Button Alle aktualisieren, auf den Sie tippen. Im Popup-Fenster tippen Sie auf Update starten. Im Folgenden bleiben Sie auf der Anzeige mit der Firmware-Aktualisierung, bis diese abgeschlossen ist. Die neue Firmware wird an die jeweiligen Geräte übertragen. -
Seite 23: Repeater-Funktion
In der Geräteübersicht wird neben dem Gerät, das als Repeater verwendet wird, das entsprechende Symbol angezeigt. Hinweis: Innerhalb eines Systems mit inVENTer Connect können Sie mehrere Geräte als Signalverstärker (Repeater) anlegen. Wir empfehlen, die Anzahl an Repeatern im System niedrig zu halten. -
Seite 24: Hinweise Zur Sensorik
HINWEISE ZUR SENSORIK In Ihrem Lüftungssystem mit inVENTer Connect sind ggf. Sensoren integriert. Sie werden hier kurz beschrieben und wir geben Ihnen einige Hinweise zur Pflege und Wartung der Sensoren. Feuchte-/Temperatursensor FTS19 Innen (868 MHz) Dieser Funk-Sensor dient zur Überwachung der Feuchtigkeitswerte innerhalb einer Lüftungszone und ermöglicht so eine bedarfsgeführte Lüftung. Er ist batteriebetrieben (2 x AAA) und benötigt keine externe... -
Seite 25: Feuchte-/Temperatursensor Fts19 Außen (868 Mhz)
Messgrößen: Außentemperatur und Außenluftfeuchtigkeit Messbereich: -20 – 60 °C bzw. 20 – 90 % Batteriewechsel Wenn die Batterien des Sensors gewechselt werden müssen, meldet der Regler Easy Connect dies mit einem Warnsymbol. Die App „inVENTer Mobile“ meldet dies außerdem in einer Nachricht. Öffnen Sie für den Batteriewechsel den Sensor: Lösen Sie dafür die Schrauben mit einem Kreuzschlitz-Schraubendreher. Anschließend heben Sie die Abdeckung des Sensors ab. -
Seite 26: Sensor Cs2 (868 Mhz)
Sollte das Gehäuse verschmutzt sein, können Sie es mit einem feuchten, flusenfreien Tuch abwischen. Bei Bedarf können Sie auch ein wenig handelsübliches Spülmittel verwenden. Gut zu wissen: Sie möchten zusätzliche Sensoren in Ihrem System einbinden? Kein Problem! Kontaktieren Sie dafür Ihre inVENTer-Werksvertretung oder besuchen Sie unseren Onlineshop auf www.inventer-shop.de. Zur Sensorik auf www.inventer-shop.de... -
Seite 27: Reinigung Der Filter
REINIGUNG DER FILTER Innenblende schließen Basic Connect e4/e8: Schalten Sie das Lüftungssystem am Regler für die Wartungszeit aus. (Siehe „System ausschalten“.) Regler Easy Connect e16: Benutzen Sie die Auto/Boost/Pause-Taste und pausieren die das System für ein ausreichendes Zeitintervall. App: Aktivieren Sie im Wartungsmanager den Wartungsmodus. -
Seite 28: Wartung Des Lüftungssystems
WARTUNG DES LÜFTUNGSSYSTEMS Wir empfehlen, den Einschub mit Keramikwärmespeicher und inVENTron®-Ventilatoreinheit halbjährlich auf Verschmutzung zu prüfen und ggf. eine Reinigung durchzuführen. Achten Sie auch darauf, dass der Xenion®- Ventilator sich frei drehen kann. Wichtig: Schließen Sie vor der Reinigung und Wartung zuerst die Innenblenden. Unterbrechen Sie anschließend die Stromzufuhr zum Lüftungssystem. Vorbereitung Abdeckung entfernen | Staubfilter entnehmen... -
Seite 29: Durchführung Der Reinigung
Durchführung der Reinigung Leitwerke und Ventilator trennen Reinigung des Ventilators Stellen Sie den inVENTron® auf einer Unterlage vor sich auf einen Tisch. Die Ventilatorblätter können Sie mit Greifen Sie mit beiden Händen jeweils benachbarte Befestigungsstege am einem Pinsel oder einem weichen, oberen Leitwerk. feuchten Tuch vorsichtig reinigen. Biegen Sie beide Stege gleichzeitig vorsichtig nach außen und lösen Sie das Tauchen Sie den Ventilator niemals erste Leitwerk vom Ventilator. - Seite 30 NOTIZEN...
-
Seite 31: Kundendienst
KUNDENDIENST Im Falle einer Reklamation oder für die Anforderung des Kundendienstes wenden Sie sich bitte an Ihre inVENTer- Werksvertretung oder das für den Einbau Ihres Lüftungssystems zuständige Installationsunternehmen. Bitte halten Sie eine der folgenden Nummern bereit: Auftragsnummer: Rechnungsnummer: Lieferscheinnummer: Kontakt Werksvertretung Ansprechpartner: Firma: Anschrift: Kontakt Installationsfirma Ansprechpartner: Firma: Anschrift: Bei fehlenden Kontaktdaten kontaktieren Sie bitte unser Werk. inVENTer GmbH inVENTer-Straße 1 D-07751 Löberschütz Telefon: +49 (0) 36427 211-0 E-Mail: info@inventer.de Web: www.inventer.de... - Seite 32 GmbH +49 (0) 36427 211-0 Artikelnummer: 6005-0002 Version 11/2025 inVENTer-Straße 1 info@inventer.de Technische Änderungen vorbehalten. D-07751 Löberschütz www.inventer.de Keine Haftung für Druckfehler. Die ganze Welt der inVENTer-Lüftung auf www.inventer.de #sogehtlüften...
