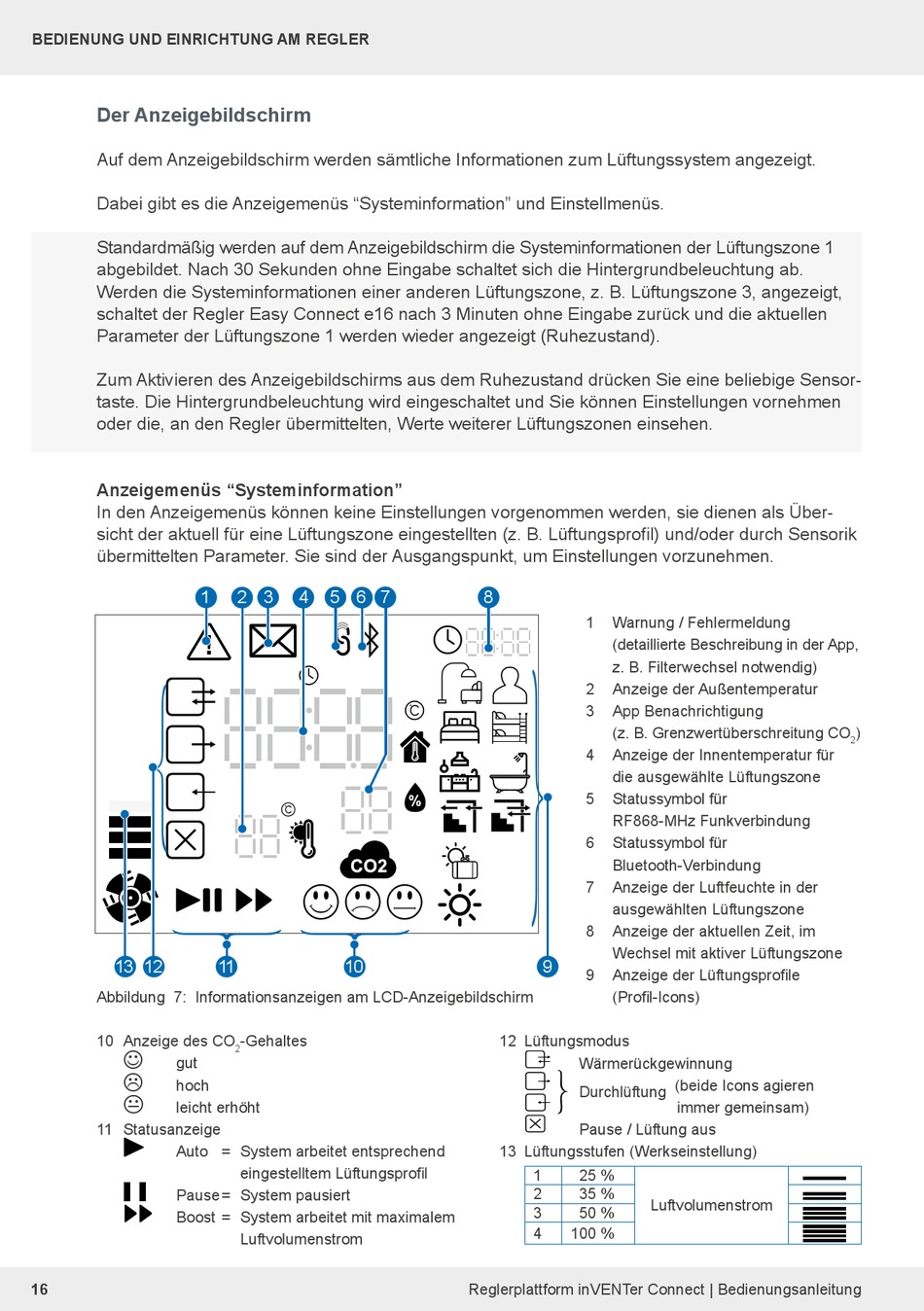

Der Anzeigebildschirm - inVENTer Connect Bedienungsanleitung

BEDIENUNG UND EINRICHTUNG AM REGLER

Der Anzeigebildschirm

Auf dem Anzeigebildschirm werden sämtliche Informationen zum Lüftungssystem angezeigt.
Dabei gibt es die Anzeigemenüs "Systeminformation" und Einstellmenüs.
Standardmäßig werden auf dem Anzeigebildschirm die Systeminformationen der Lüftungszone 1
abgebildet. Nach 30 Sekunden ohne Eingabe schaltet sich die Hintergrundbeleuchtung ab.
Werden die Systeminformationen einer anderen Lüftungszone, z. B. Lüftungszone 3, angezeigt,
schaltet der Regler Easy Connect e16 nach 3 Minuten ohne Eingabe zurück und die aktuellen
Parameter der Lüftungszone 1 werden wieder angezeigt (Ruhezustand).
Zum Aktivieren des Anzeigebildschirms aus dem Ruhezustand drücken Sie eine beliebige Sensor-
taste. Die Hintergrundbeleuchtung wird eingeschaltet und Sie können Einstellungen vornehmen
oder die, an den Regler übermittelten, Werte weiterer Lüftungszonen einsehen.
Anzeigemenüs "Systeminformation"
In den Anzeigemenüs können keine Einstellungen vorgenommen werden, sie dienen als Über-
sicht der aktuell für eine Lüftungszone eingestellten (z. B. Lüftungsprofil) und/oder durch Sensorik
übermittelten Parameter. Sie sind der Ausgangspunkt, um Einstellungen vorzunehmen.
1
13 12
Abbildung 7: Informationsanzeigen am LCD-Anzeigebildschirm
10 Anzeige des CO

gut

hoch

leicht erhöht
11 Statusanzeige
Auto = System arbeitet entsprechend
Pause = System pausiert
Boost = System arbeitet mit maximalem
16
2 3 4 5 6 7
11 10
-Gehaltes
2
eingestelltem Lüftungsprofil
Luftvolumenstrom
8
1 Warnung / Fehlermeldung
(detaillierte Beschreibung in der App,
z. B. Filterwechsel notwendig)
2 Anzeige der Außentemperatur
3 App Benachrichtigung
(z. B. Grenzwertüberschreitung CO
4 Anzeige der Innentemperatur für
die ausgewählte Lüftungszone
5 Statussymbol für
RF868-MHz Funkverbindung
6 Statussymbol für
Bluetooth-Verbindung
7 Anzeige der Luftfeuchte in der
ausgewählten Lüftungszone
8 Anzeige der aktuellen Zeit, im
Wechsel mit aktiver Lüftungszone
9
9 Anzeige der Lüftungsprofile
(Profil-Icons)
12 Lüftungsmodus
Wärmerückgewinnung
Durchlüftung (beide Icons agieren
Pause / Lüftung aus
13 Lüftungsstufen (Werkseinstellung)
1 25 %
2 35 %
3 50 %
4 100 %
Reglerplattform inVENTer Connect | Bedienungsanleitung
immer gemeinsam)
Luftvolumenstrom
)
