Bedienungsanleitung
inVENTer Connect
Vor dem Umgang mit dem Produkt sorgfältig lesen und Abbildungen beachten.
Anleitung zur späteren Verwendung aufbewahren.
Original-Bedienungsanleitung
Inhaltsverzeichnis
loading

Verwandte Anleitungen für inVENTer Connect

Inhaltszusammenfassung für inVENTer Connect

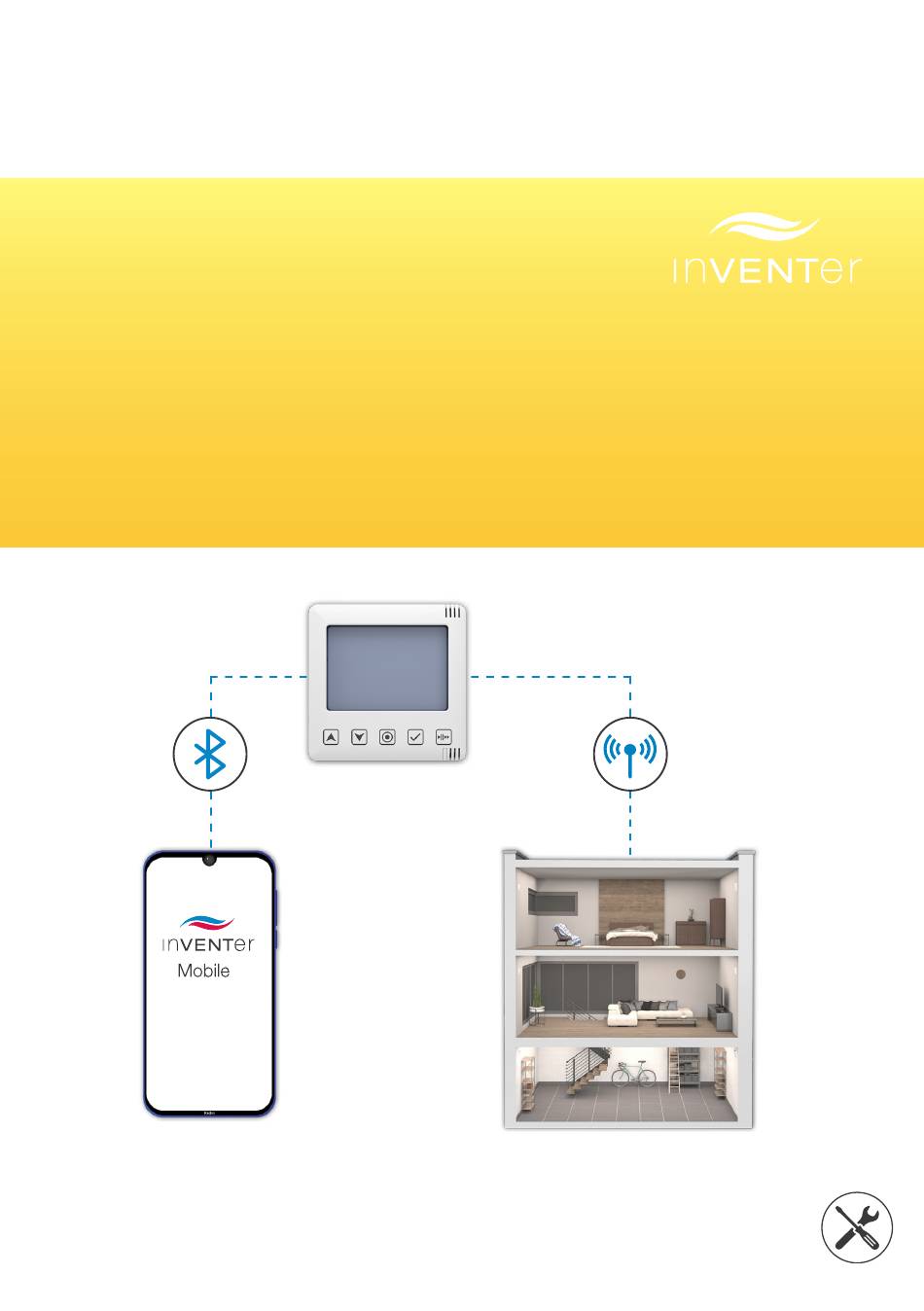

  • Seite 1 Bedienungsanleitung inVENTer Connect Vor dem Umgang mit dem Produkt sorgfältig lesen und Abbildungen beachten. Anleitung zur späteren Verwendung aufbewahren. Original-Bedienungsanleitung...

  • Seite 3: Marken, Urheber- Und Schutzrechte

    Marken, Urheber- und Schutzrechte inVENTer®, Xenion®, inVENTron®, Inventin und Clust-Air® sind geschützte Handelsmarken der inVENTer GmbH. Das Urheberrecht dieses Dokuments verbleibt beim Hersteller. Rechte an allen Inhalten und Bildmaterial: © inVENTer GmbH 2025. Alle in dieser Dokumentation genannten Marken sind das Eigentum Ihrer jeweiligen Inhaber.

  • Seite 4: Inhaltsverzeichnis

    Boost- / Pausenfunktion zonal aktivieren ..............49 5.1.8 Warnungen / Benachrichtigungen quittieren ............53 5.1.9 Regler zurücksetzen ....................... 55 5.1.10 Geräte zurücksetzen ......................56 Regler Basic Connect e4/e8 ...................... 58 5.2.1 Überblick ........................... 58 5.2.2 Ersteinrichtung des Reglers ..................59 5.2.3 Kopplung von Systemkomponenten ................60 5.2.4 Lüftereinstellungen ändern ..................66 5.2.5 Tastensperre aktivieren/deaktivieren .................68...
  • Seite 5 7.2 Innenblenden ..........................121 7.2.1 Allgemeine Hinweise ...................... 121 7.2.2 Filterwechsel Innenblende Connect ................123 7.2.3 Filterwechsel Innenblende Connect Twin+ .............. 125 7.2.4 Filterwechsel Innenblende Connect Office/MaxAir ..........128 7.3 Sensorik ............................130 Zubehör und Ersatzteile ....................134 Fehlerbehebung und Entsorgung .................. 136 10 Gewährleistung und Garantie ..................

  • Seite 6: Zu Diesem Dokument

    Folgendes ist zu beachten: • Die Bedienungsanleitung ist Teil des Produkts. • Sie muss dem Benutzer immer zur Verfügung stehen. • Beachten Sie für Informationen zur Montage die Montageanleitung inVENTer Connect (5022-0007). Geschlechterspezifische Anrede In dieser Bedienungsanleitung findet die männliche Form für Personenbezeichnungen Anwen- dung, um die Informationen kurz und prägnant darzustellen.

  • Seite 7: Aufbau Von Warnhinweisen

    Personen und Sachen führen. → Verwenden Sie das Produkt nur bestimmungsgemäß. 1.2.3 Handlungsanweisungen Handlungsanweisungen sind durchnummeriert, um die Reihenfolge der einzelnen Schritte zu kennzeichnen. Ergebnisse der Handlungen (wenn vorhanden) stehen direkt darunter. Beispiel: 1. Dies ist der erste Schritt. 2. Dies ist der zweite Schritt. ► Dies ist das Ergebnis des zweiten Schritts. inVENTer Connect | 5022-0006...

  • Seite 8: Weitere Symbole

    Neben den Sicherheits- und Warnhinweisen finden die nachfolgenden Symbole Verwendung: Tabelle 2: Weitere Symbole Symbol Bedeutung Ein TIPP-Symbol gibt praktische und nützliche Tipps für den Umgang mit Ihrem Produkt oder verweist auf weiterführende Informationen. Vor Handlungsanleitungen werden, wenn benötigt, zusätzliche Werkzeuge und Hilfsmittel für die anfallenden Tätigkeiten aufgezählt. Roter Balken über einer Grafik: Abbildung zeigt die Innenwand. Blauer Balken über einer Grafik: Abbildung zeigt die Außenwand. Handlungsaugenmerk: Bei dem entsprechenden Montageschritt zu berücksichti- gen. inVENTer Connect | 5022-0006...

  • Seite 9: Sicherheit

    Informationen zur Vermeidung und Abwendung von Gefahren. Bestimmungsgemäße Verwendung Die Reglerplattform inVENTer Connect der inVENTer GmbH ist für den Anschluss, die Be- dienung und Steuerung der iV-Lüftungsgeräte der Serie iV-Smart+, iV14-Zero, iV-Light, iV-Compact, iV-MaxAir, iV-Office und iV-Twin+ konzipiert. Jede abweichende oder darüber hinausgehende Verwendung des Produkts gilt als nicht be- stimmungsgemäß.

  • Seite 10: Anforderungen An Das Ausführende Personal

    Sicherheit / Anforderungen an das ausführende Personal Anforderungen an das ausführende Personal Die Reglerplattform inVENTer Connect ist ein Bauprodukt. Die Installation und Einrichtung darf nur durch ausreichend qualifiziertes Baupersonal durchgeführt werden. Der Umgang mit dem Produkt ist grundsätzlich nur Personen gestattet, die folgenden Anforderungen genügen: •...

  • Seite 11: Sicherheitseinrichtungen Und Sicherheitsfunktionen

    Verwendungsbedingungen Nutzen Sie das System nur im unbeschädigten und einwandfreien Zustand mit den kompatib- len und zugelassenen Lüftungssystemen der inVENTer GmbH unter Berücksichtigung der An- forderungen an das ausführende Personal, siehe Abschnitt 2.3 „Anforderungen an das ausfüh- rende Personal“ auf Seite 10. Halten Sie stets folgende Umgebungsbedingungen ein: •...

  • Seite 12: Systemübersicht

    • Regler Easy Connect e16: bis zu 16 Geräte Die Kommunikation zwischen Steuereinheit und den Geräten erfolgt: • kabellos über RF868MHz-Netzwerk, oder • via RS485-Datenkabel. Die Reglerplattform inVENTer Connect kann je nach individuellen Anforderungen mit den fol- genden Geräten aufgebaut sein. Regler Easy Connect e16 Der Regler Easy Connect e16 ist eine Steuereinheit mit gro- ßem Funktionsumfang für die Reglerplattform inVENTer Connect.

  • Seite 13: Regler Basic Connect E4/E8

    Systemübersicht / Regler Basic Connect e4/e8 Regler Basic Connect e4/e8 Der Regler Basic Connect e4/e8 ist eine einfache Steuerein- heit für die Reglerplattform inVENTer Connect. Durch ihn wer- den die einzelnen Geräte angesteuert. Der Regler verfügt über ein Tastenfeld, mit dem alle Lüftungs- geräte der jeweiligen Lüftungszone angesteuert werden.

  • Seite 14: Durchlüftung

    Sensorik Für die Reglerplattform inVENTer Connect stehen verschiedene Sensoren zur Auswahl. Diese werden benötigt, um in den jeweiligen Lüftungszonen die entsprechenden Parameter zu über- wachen und die automatisierte Lüftungssteuerung gemäß der eingestellten Profile zu gewähr- leisten.
  • Seite 15 Hier werden die Sensorwerte periodisch gelesen und geprüft, ob sie dem vorgegebenen Wert entsprechen bzw. innerhalb des Toleranzbereichs für diesen Wert liegen. Gibt es Abweichungen, werden die neu gemessenen Daten an den Regler übertragen. -Sensor CS2-Connect (inkl. Feuchte-/Temperatursensor) Abb. 1: CO -Sensor CS2-Connect 1 Gehäuse mit Sensorelektronik...

  • Seite 16: Feuchte-/Temperatur-Sensor Fts19-Connect Außen

    Systemübersicht / Sensorik Feuchte-/Temperatur-Sensor FTS19-Connect Innen Abb. 2: Feuchte-/Temperatur-Sensor FTS19-Connect Innen 1 Gehäuse mit Sensorelektronik 3 LED (mehrfarbig) 2 Taster (Gehäuseunterseite) Feuchte und Temperatur beeinflussen die Qualität der Raumluft. Der Feuchte-/Temperatur- sensor Innen misst die relative Feuchte und die Temperatur in der Raumluft und übermittelt die gemessenen Werte per Funk (RF868MHz-Netzwerk) an den Regler.
  • Seite 17 Lüftungsprofile benötigt (siehe Abschnitt  „Anhang“ auf Seite 140). Der Feuchte-/Temperatursensor Außen misst die relative Luftfeuchtigkeit im Bereich 20 – 90 % und die Temperatur im Bereich von -20 – 60 °C. Schaltkontakt SK19-Connect Abb. 4: Schaltkontakt SK19-Connect 1 Gehäuse mit Sensorelektronik 3 LED (mehrfarbig) 2 Taster Der Schaltkontakt ist eine Funk-Schnittstelle und dient zur Einbindung von Sicherheitseinrich- tungen, z.

  • Seite 18: Sensortyp

    • Der Regler schaltet alle mit ihm gekoppelten Lüftungsgeräte aus. Die LED am Regler Easy Connect e16 blinkt rot. • Die Verschlussklappen der Innenblenden Connect bleiben geöffnet bzw. werden geöffnet. • Die LED an allen Connect Innenblenden blinkt abwechselnd rot und grün. • Die LED am Schaltkontakt SK19-Connect blinkt abwechselnd rot und grün. Die Funktion bleibt aktiv, bis der Luftdruck wieder unter den sicherheitsrelevanten Grenzwert sinkt.

  • Seite 19: App „Inventer Mobile

    Betriebssysteme Android und iOS zur Steuerung und Programmierung des Systems. Die App kann nur zusammen mit den Easy Connect e16-Reglern verwendet werden. Bei der Nutzung der Basic Connect e4/e8-Regler erfolgt die gesamte Einrichtung und Steuerung des Systems über die Regler. Für eine tiefergehende Einrichtung und den vollen Funktionalitätszugriff ist ein Mobilgerät mit der installierten App „inVENTer Mobile“...

  • Seite 20: Bedienung Und Einrichtung Am Regler

    Bedienung und Einrichtung am Regler / Regler Easy Connect e16 Bedienung und Einrichtung am Regler Regler Easy Connect e16 5.1.1 Übersicht Der Regler Easy Connect e16 fungiert als zentrale Steuereinheit des Lüftungssystems. Er kann direkt oder über die App bedient werden. Das Bedienfeld des Reglers besteht aus 5 kapazitiven Sensortasten. Diese befinden sich auf der Vorderseite der Bedieneinheit.
  • Seite 21 Bedienung und Einrichtung am Regler / Regler Easy Connect e16 Status-LED (RGB-LED) Die Status-LED zeigt durch unterschiedliche Farben den Zustand des Reglers an. Folgende Anzeigen sind möglich: Tabelle 5: Status-LED Anzeige LED Farbe LED Zustand Status des Reglers weiß leuchtet Regler im normalen Lüftungsbetrieb...
  • Seite 22 Bedienung und Einrichtung am Regler / Regler Easy Connect e16 Anzeigemenüs „Systeminformation“ In den Anzeigemenüs können keine Einstellungen vorgenommen werden. Sie dienen als Über- sicht der aktuell für eine Lüftungszone eingestellten (z. B. Lüftungsprofil) und/oder durch Sen- sorik übermittelten Parameter. Sie sind der Ausgangspunkt, um Einstellungen vorzunehmen. Abb. 6: Informationsanzeigen am LCD-Anzeigebildschirm 1 Lüftungsmodus...

  • Seite 23: Ersteinrichtung Des Reglers

    Bedienung und Einrichtung am Regler / Regler Easy Connect e16 Innenblende, Sensorik, Schaltkontakt Eine Bedienung von Innenblende, Sensorik und Schaltkontakt ist nur bei der ersten Einrichtung oder nach Neustart des Lüftungssystems erforderlich. Nachdem sie mit dem Regler gekoppelt und damit im Lüftungssystem eingebunden sind, kommunizieren sie automatisch. Eine weite- re Bedienung an den Geräten ist nicht notwendig, Einstellungen erfolgen über den Regler oder...
  • Seite 24 Bedienung und Einrichtung am Regler / Regler Easy Connect e16 Kanal für die RF868-MHz-Funkverbindung wählen Voraussetzung: • Firmware und Hardwareprüfung erfolgreich. ► Der Regler sucht automatisch den optimalen Funkkanal. ► Die LED blinkt abwechselnd grün und türkis. Es stehen 5 Kanäle zur Verfügung. Wir empfehlen, den automatisch zugewie- senen Kanal zu nutzen.

  • Seite 25: Zeit- Und Datumseinstellung

    Bedienung und Einrichtung am Regler / Regler Easy Connect e16 Option 2: Kanal manuell auswählen Drücken Sie die Navigationstasten (Pfeiltaste aufwärts und abwärts) und navigieren so durch die verfügbaren Kanäle. Drücken Sie die Modustaste und bestä- tigen Sie die Auswahl.
  • Seite 26 Bedienung und Einrichtung am Regler / Regler Easy Connect e16 Stellen Sie durch Drücken der Naviga- tionstasten (Pfeiltaste aufwärts und abwärts) die Stunden ein. Drücken Sie die Auswahltaste, um die Auswahl zu bestätigen (Stunden). ► Die Stunden sind eingestellt. ► Das nächste Feld zum Einstellen (Minuten- anzeige) wird aktiv und blinkt.

  • Seite 27: Einstellung Des Datums

    Bedienung und Einrichtung am Regler / Regler Easy Connect e16 Einstellung des Datums ► Die Jahresanzeige ist aktiv und blinkt. Stellen Sie durch Drücken der Naviga- tionstasten (Pfeiltaste aufwärts und abwärts) das aktuelle Jahr ein. Drücken Sie die Modustaste, bis im Menü...
  • Seite 28 Bedienung und Einrichtung am Regler / Regler Easy Connect e16 ► Der Tag ist eingestellt und das nächste Feld zum Einstellen (Monatsanzeige) wird aktiv und blinkt. Stellen Sie durch Drücken der Naviga- tionstasten (Pfeiltaste aufwärts und abwärts) den aktuellen Monat ein.

  • Seite 29: Kopplung Von Systemkomponenten

    Bedienung und Einrichtung am Regler / Regler Easy Connect e16 5.1.3 Kopplung von Systemkomponenten Es können bis zu 16 Systemkomponenten mit dem Easy Connect e16 Regler gekop- pelt werden. Kopplungsmodus aktivieren Voraussetzung: • Das zu koppelnde Gerät ist an die Stromver- sorgung angeschlossen. Halten Sie die Modustaste für 3 sek. ge- drückt, bis die Anzeige-LED aufleuchtet und weiß blinkt. ► Der Kopplungsmodus ist aktiviert.

  • Seite 30: Innenblenden Vorbereiten

    Bedienung und Einrichtung am Regler / Regler Easy Connect e16 Innenblenden vorbereiten Werkzeug (Pin Ø 2 mm / 50 mm lang), z. B. Schraubendreher Die Lüftungsgeräte werden über einen Taster an der Innenblende gekoppelt. Um diesen Taster zu erreichen, muss zunächst die Verschlussklappe bzw. Abdeckung der Innenblende entfernt...

  • Seite 31: Innenblenden Koppeln

    Bedienung und Einrichtung am Regler / Regler Easy Connect e16 Innenblenden koppeln 1. Drücken Sie den Kopplungstaster an der Innen- • Connect Innenblenden blende, um sie für die Kopplung zu aktivieren. Der Kopplungstaster befindet sich im Gehäuse und wird mit einem kleinen Schraubendreher betätigt.
  • Seite 32 Bedienung und Einrichtung am Regler / Regler Easy Connect e16 3. Kennzeichnen Sie die erste gekoppelte Kompo- 1 2 3 4 5 nente (hier Innenblende Connect) mit einem der mitgelieferten Nummern-Aufkleber. Nummer 1 für das erste gekoppelte Gerät. Zur besseren Übersicht und späteren Lüftungszonenzuordnung ist es zweck- mäßig, die Reihenfolge der gekoppelten...
  • Seite 33 Bedienung und Einrichtung am Regler / Regler Easy Connect e16 Verschlussklappen/Abdeckungen wiederanbringen Option 1: Connect-Innenblenden HINWEIS Mögliche Beschädigung des Verschlussarms Bei fehlerhafter Montage der Verschlussklappen kann der Verschlussarm abbre- chen. → Bevor die Verschlussklappe wieder montiert wird, muss der Verschlussarm nach rechts geschwenkt sein.
  • Seite 34 Bedienung und Einrichtung am Regler / Regler Easy Connect e16 4. Hängen Sie die Nasen der Verschlussklappe unten in die Elektronik-Abdeckung ein (1). 5. Führen Sie die Verschlussklappe oben an die Elektronik-Abdeckung heran (2). Drücken Sie dabei den Federclip leicht herunter und in die vorgesehene Öffnung der Elektronik-Abde- ckung (3). ► Der Federclip rastet ein und die Verschluss-...

  • Seite 35: Sensorik Koppeln

    Bedienung und Einrichtung am Regler / Regler Easy Connect e16 Sensorik koppeln Voraussetzung: • Feuchte-/Temperatur-Sensor FTS19-Connect Innen • Der CO -Sensor CS2-Connect bzw. der Schalt- kontakt SK19-Connect sind an die Stromver- sorgung angeschlossen. • Feuchte-/Temperatursensoren FTS19- Connect Innen / Außen sind mit Batterien (je 2x AAA) bestückt. • Der Kopplungsmodus wurde aktiviert (siehe  ...

  • Seite 36: Kopplung Abschließen

    Bedienung und Einrichtung am Regler / Regler Easy Connect e16 Kopplung abschließen Das System verlässt den Zustand Gerätekopplung, wenn: • die maximale Anzahl an gekoppelten Geräten erreicht ist (max. 16), • die Zeit überschritten ist, • oder eine entsprechende Tasteneingabe erfolgt. Abschluss durch Tasteneingabe Voraussetzung: • Alle für das Lüftungssystem relevanten Komponenten sind gekoppelt.

  • Seite 37: Lüftungszonen Auswählen / Status Der Lüftungszonen Anzeigen

    Bedienung und Einrichtung am Regler / Regler Easy Connect e16 5.1.4 Lüftungszonen auswählen / Status der Lüftungszonen anzeigen Der Status der Lüftungszonen wird vom Regler direkt angezeigt (Beschreibung unten) oder kann über die App (siehe Abschnitt 6 „Bedienung und Einrichtung mit der App“ auf Seite 73) angesehen werden. Nach der Komponentenkopplung sind alle gekoppelten Komponenten der Lüftungszone 1 zu- geordnet. Der Regler startet automatisch mit Werkseinstellungen (Default-Profil) und zeigt den Status der Lüftungszone 1 an.
  • Seite 38 Bedienung und Einrichtung am Regler / Regler Easy Connect e16 Navigieren Sie mit der Pfeiltaste aufwärts weiter, bis die nächste Lüf- tungszone auf dem Anzeigebildschirm erscheint. ► Die nächste Lüftungszone (Lüftungszone 3) und das dazugehörige Profil-Symbol werden angezeigt. Navigieren Sie mit der Pfeiltaste aufwärts weiter, bis die nächste Lüf- tungszone auf dem Anzeigebildschirm erscheint.

  • Seite 39: Lüftereinstellungen Ändern

    Bedienung und Einrichtung am Regler / Regler Easy Connect e16 5.1.5 Lüftereinstellungen ändern Für jede Lüftungszone (max. 4) können am Regler Easy Connect e16, zeitlich begrenzt, Einstel- lungen für Lüftungsstufe und Lüftungsmodus vorgenommen werden. Auch Lüftungsprofile können den einzelnen Zonen zugeordnet werden. Diese sind dann dauerhaft zugewiesen. Dazu wählen Sie die Lüftungszone, für welche die Einstellungen geändert werden sollen, wie in Kapitel 3.4 beschrieben aus.

  • Seite 40: Einstellung Der Lüftungsstufe (Zeitlich Begrenzte Änderung)

    Bedienung und Einrichtung am Regler / Regler Easy Connect e16 Einstellung der Lüftungsstufe (zeitlich begrenzte Änderung) Sie können den Luftvolumenstrom mit dem Regler auf bis zu 4 Stufen einstellen. Die Standard- werte für jede dieser Stufen sind: • Lüftungsstufe 1 – 25 % • Lüftungsstufe 2 – 35 % •...

  • Seite 41: Einstellung Des Lüftungsmodus (Betriebsart, Zeitlich Begrenzte Änderung)

    Bedienung und Einrichtung am Regler / Regler Easy Connect e16 Wenn die gewünschte Lüftungsstufe erreicht ist: Drücken Sie die Auswahltaste, um zur nächsten Einstellmöglichkeit zu gelan- gen. ► Ihre Änderung ist aktiv. ► Das Symbol für den Lüftungsmodus (Be- triebsart), beginnt zu blinken.

  • Seite 42: Einstellung Des Lüftungsprofils

    Bedienung und Einrichtung am Regler / Regler Easy Connect e16 Drücken Sie die Pfeiltasten und navi- gieren Sie durch die Lüftungsmodi. Das jeweils wählbare Symbol blinkt. Wenn die gewünschte Lüftungsmodus erreicht ist: Drücken Sie die Auswahltaste, um zur nächsten Einstellung zu gelangen.

  • Seite 43: Zeitgesteuerte Profile

    Bedienung und Einrichtung am Regler / Regler Easy Connect e16 Zeitgesteuerte Profile Zeitgesteuerte Profile basieren auf einer Wochenschaltuhr. Lüftungsstufe und Lüftungsmo- dus sind dabei abhängig von Wochentag und Tageszeit. So kann stundengenau eingestellt werden, zu welcher Uhrzeit und an welchem Tag eine Änderung von Lüftungsstufe und/oder Lüftungsmodus erfolgen soll. Hierbei wird die Zeit (7 Tage, jeweils 24 h), die Lüftungsstufe...
  • Seite 44 Bedienung und Einrichtung am Regler / Regler Easy Connect e16 Voraussetzung: • Das Symbol für das Lüftungsprofil blinkt (aus Bildschirm “Systeminformation”: Auswahltaste 3x drücken). Drücken Sie die Pfeiltasten und navigie- ren Sie durch die Lüftungsprofile. Das jeweils wählbare Symbol blinkt. Wenn das gewünschte Lüftungsprofil erreicht ist: Drücken Sie die Auswahltaste, um erneut zur nächsten Einstellmöglichkeit (Lüftungsstufe) zu gelangen.

  • Seite 45: Boost- / Pausenfunktion Global Aktivieren

    Bedienung und Einrichtung am Regler / Regler Easy Connect e16 5.1.6 Boost- / Pausenfunktion global aktivieren Die Boost- / Pausenfunktion kann für das gesamte System oder speziell für jede Lüftungszo- ne aktiviert werden. In diesem Kapitel wird die Aktivierung der Boost-/ Pausen-Funktion für das gesamte System beschrieben.
  • Seite 46 Bedienung und Einrichtung am Regler / Regler Easy Connect e16 Drücken Sie die Auswahltaste, um gewählte Zeiteinstellung zu bestätigen. ► Die gewünschte Pausenzeit ist für alle Lüftungszonen des Systems eingestellt, hier z. B. 4 h. ► Am Anzeigebildschirm erscheint der Zonen- status (Systeminformation) für die aktuelle Lüftungszone, hier Lüftungszone 1 (Stan-...

  • Seite 47: Boostfunktion Global Aktivieren

    Bedienung und Einrichtung am Regler / Regler Easy Connect e16 Boostfunktion global aktivieren Um den Boost-Modus zu aktivieren, sind die gleichen Schritte auszuführen wie beim Aktivieren des Pause-Modus, es ist nur einmal mehr die Boost / Pause-Taste zu drü- cken, um das Boost-Symbol zu aktivieren. Voraussetzung: • Der Anzeigebildschirm “Systeminformationen” einer beliebigen Lüftungszone, hier Lüftungs- zone 1 (Standardzone), ist aufgerufen.
  • Seite 48 Bedienung und Einrichtung am Regler / Regler Easy Connect e16 Drücken Sie die Auswahltaste, um gewählte Zeiteinstellung zu bestätigen. ► Die gewünschte Boost-Zeit ist für alle Lüftungszonen des Systems eingestellt, hier z. B. 1 Stunde. ► Am Anzeigebildschirm erscheint der Zonen- status (Systeminformation) für die aktuelle Lüftungszone, hier Lüftungszone 1 (Stan-...

  • Seite 49: Boost- / Pausenfunktion Zonal Aktivieren

    Bedienung und Einrichtung am Regler / Regler Easy Connect e16 5.1.7 Boost- / Pausenfunktion zonal aktivieren Die Boost- / Pausenfunktion kann für das gesamte System oder speziell für jede Lüftungszo- ne aktiviert werden. In diesem Kapitel wird die Aktivierung der Boost-/ Pausen-Funktion für eine spezielle Lüftungszone beschrieben.
  • Seite 50 Bedienung und Einrichtung am Regler / Regler Easy Connect e16 Drücken Sie die Pfeiltaste aufwärts und abwärts und stellen so die gewünschte Zeit für den Pausenmodus ein. Bei der Einstellung der Pausenzeit kann zwischen 1, 2, 4 und 8 h gewählt werden. Drücken Sie die Auswahltaste, um gewählte Zeiteinstellung zu bestätigen.

  • Seite 51: Boostfunktion Zonal Aktivieren

    Bedienung und Einrichtung am Regler / Regler Easy Connect e16 Boostfunktion zonal aktivieren Voraussetzung: • Der Anzeigebildschirm “Systeminformationen” einer beliebigen Lüftungszone, hier Lüftungs- zone 1 (Standardzone), ist aufgerufen. Drücken Sie die Modus-Taste, bis auf dem Anzeigebildschirm das Fenster zur Zonenauswahl erscheint. ► Auf dem Anzeigebildschirm wird die Zonen- auswahl für Lüftungszone 1 angezeigt.
  • Seite 52 Bedienung und Einrichtung am Regler / Regler Easy Connect e16 Drücken Sie die Pfeiltaste aufwärts und abwärts und stellen so die gewünschte Zeit für den Boost-Modus ein. Bei der Einstellung der Boost-Zeit kann zwischen 1, 2, 4 und 8 h gewählt werden. Drücken Sie die Auswahltaste, um gewählte Zeiteinstellung zu bestätigen.

  • Seite 53: Warnungen / Benachrichtigungen Quittieren

    Bedienung und Einrichtung am Regler / Regler Easy Connect e16 5.1.8 Warnungen / Benachrichtigungen quittieren Das System informiert Sie bei Bedarf über Ereignisse oder aufgetretene Fehler. Die folgenden Benachrichtigungen und Fehler können auftreten: Tabelle 8: Fehlercodes Benachrichtigung ( Fehler (...
  • Seite 54 Bedienung und Einrichtung am Regler / Regler Easy Connect e16 Warnungen / Fehler Wenn ein Fehler auftritt, erscheint das Warndreieck-Symbol am Regler. Beachten Sie dazu: • Der Fehlercode wird nur einmal am Regler angezeigt. • Danach kann die Fehlerbenachrichtigung nur noch über die App abgerufen werden.

  • Seite 55: Regler Zurücksetzen

    Bedienung und Einrichtung am Regler / Regler Easy Connect e16 5.1.9 Regler zurücksetzen Um das System neu einzurichten, kann es notwendig werden, den Regler Easy Connect e16 in den Auslieferungszustand zurückzusetzen. Bereits gekoppelte Geräte (Innenblenden, Senso- rik)werden dabei gelöscht. Nach dem Zurücksetzen des Reglers müssen diese ebenfalls zu- rückgesetzt (siehe Abschnitt 5.1.10 „Geräte zurücksetzen“ auf Seite 56) und anschließend erneut mit dem Regler gekoppelt werden.

  • Seite 56: Geräte Zurücksetzen

    Bedienung und Einrichtung am Regler / Regler Easy Connect e16 5.1.10 Geräte zurücksetzen Nach dem Zurücksetzen des Reglers müssen die Geräte ebenfalls zurückgesetzt und anschlie- ßend erneut mit dem Regler gekoppelt werden. Innenblende Werkzeug (Pin Ø 2 mm / 50 mm lang), z. B. Schraubendreher 1. Entfernen Sie zunächst ist die Verschlussklap-...
  • Seite 57 Bedienung und Einrichtung am Regler / Regler Easy Connect e16 Die nachfolgend beschriebenen Arbeitsschritte zum Zurücksetzen gelten glei- chermaßen für alle weiteren Komponenten (Sensoren, Schaltkontakt). Position der Taster zum Zurücksetzen: • Feuchte-/Temperatur-Sensor FTS19-Connect Innen • Feuchte-/Temperatur-Sensor Innen: an der Gehäuseunterseite • Feuchte-/Temperatur-Sensor Außen: im Gehäuse • CO -Sensor: an der Gehäuseunterseite...

  • Seite 58: Regler Basic Connect E4/E8

    Bedienung und Einrichtung am Regler / Regler Basic Connect e4/e8 Regler Basic Connect e4/e8 5.2.1 Überblick Der Regler Basic Connect fungiert als zentrale Steuereinheit des Lüftungssystems. Das Bedienfeld des Reglers besteht aus 6 Tasten. Sie befinden sich auf der Vorderseite der Be- dieneinheit. Die zugehörigen LEDs zeigen den aktuellen Status des Lüftungssystems an. Lüftungsstufen: Boost...

  • Seite 59: Ersteinrichtung Des Reglers

    Bedienung und Einrichtung am Regler / Regler Basic Connect e4/e8 5.2.2 Ersteinrichtung des Reglers Voraussetzung: • Der Regler und alle, für das Lüftungssystem relevanten, Geräte sind montiert. 1. Stellen Sie die Stromversorgung für alle Geräte im System her. ► Der Regler führt Firmware- und Hardware- prüfungen für das System durch.

  • Seite 60: Kopplung Von Systemkomponenten

    5.2.3 Kopplung von Systemkomponenten Es können verschiedene Systemkomponenten mit dem Basic Connect-Regler ge- koppelt werden: Basic Connect e4: bis zu 4 Lüftungsgeräte + 2 Sensoren (inkl. Schaltkontakte) Basic Connect e8: bis zu 8 Lüftungsgeräte + 2 Sensoren (inkl. Schaltkontakte) Kopplungsmodus aktivieren Voraussetzung: •...
  • Seite 61 Bedienung und Einrichtung am Regler / Regler Basic Connect e4/e8 Innenblenden vorbereiten Werkzeug (Pin Ø 2 mm / 50 mm lang), z. B. Schraubendreher Die Lüftungsgeräte werden über einen Taster an der Innenblende gekoppelt. Um diesen Taster zu erreichen, muss zunächst die Verschlussklappe bzw. Abdeckung der Innenblende entfernt...
  • Seite 62 Bedienung und Einrichtung am Regler / Regler Basic Connect e4/e8 Innenblenden koppeln 1. Drücken Sie den Kopplungstaster an der Innen- • Connect Innenblenden blende, um sie für die Kopplung zu aktivieren. Der Kopplungstaster befindet sich im Gehäuse und wird mit einem kleinen Schraubendreher betätigt.
  • Seite 63 Bedienung und Einrichtung am Regler / Regler Basic Connect e4/e8 Verschlussklappen/Abdeckungen wiederanbringen Option 1: Connect-Innenblenden HINWEIS Mögliche Beschädigung des Verschlussarms Bei fehlerhafter Montage der Verschlussklappen kann der Verschlussarm abbre- chen. → Bevor die Verschlussklappe wieder montiert wird, muss der Verschlussarm nach rechts geschwenkt sein.
  • Seite 64 Bedienung und Einrichtung am Regler / Regler Basic Connect e4/e8 2. Hängen Sie die Nasen der Verschlussklappe unten in die Elektronik-Abdeckung ein (1). 3. Führen Sie die Verschlussklappe oben an die Elektronik-Abdeckung heran (2). Drücken Sie dabei den Federclip leicht herunter und in die vorgesehene Öffnung der Elektronik-Abde- ckung (3). ► Der Federclip rastet ein und die Verschluss-...
  • Seite 65 Bedienung und Einrichtung am Regler / Regler Basic Connect e4/e8 Sensorik koppeln Voraussetzung: • Feuchte-/Temperatur-Sensor FTS19-Connect Innen • Der CO -Sensor CS2-Connect bzw. der Schalt- kontakt SK19-Connect sind an die Stromver- sorgung angeschlossen. • Der Feuchte-/Temperatursensor FTS19- Connect Innen ist mit Batterien (je 2x AAA) bestückt. • Der Kopplungsmodus wurde aktiviert (siehe  ...

  • Seite 66: Lüftereinstellungen Ändern

    Bedienung und Einrichtung am Regler / Regler Basic Connect e4/e8 Kopplungsmodus beenden Drücken Sie erneut kurz auf die Modus- taste am Regler. ► Der Kopplungsmodus wird beendet. ► Die Anzeige LED leuchtet dauerhaft weiß. Während die Anzeige-LED weiß blinkt (für ca. 5 min.), ist der Kopplungsmodus aktiviert.
  • Seite 67 Bedienung und Einrichtung am Regler / Regler Basic Connect e4/e8 Lüftungsmodus Sie können beim Lüftungsmodus zwischen Wärmerückgewinnung und Durchlüften wählen. Voraussetzung: • Die Connect-Innenblenden sind mit dem Reg- ler gekoppelt. Drücken Sie die Modustaste am Regler, um den Lüftungsmodus zu wechseln: = Wärmerückgewinnung...

  • Seite 68: Tastensperre Aktivieren/Deaktivieren

    Bedienung und Einrichtung am Regler / Regler Basic Connect e4/e8 5.2.5 Tastensperre aktivieren/deaktivieren Bei aktivierter Tastensperre sind alle Tasten ohne Funktion. Voraussetzung: • Die Ersteinrichtung des Reglers wurde abge- schlossen. Um die Tastensperre zu aktivieren: Halten Sie die Modustaste und die Pausentaste gleichzeitig für...

  • Seite 69: Filterwechsel Bestätigen

    Bedienung und Einrichtung am Regler / Regler Basic Connect e4/e8 5.2.6 Filterwechsel bestätigen Voraussetzung: • Der Filter wurde gewechselt. • Das System ist eingeschaltet. Zum Bestätigen des Filterwechsels: Halten Sie die Modustaste am Regler für ca. 3 sek. gedrückt, bis die Anzeige-LED weiß blinkt. Halten Sie die Modustaste am Regler weiterhin für ca. 3 sek. gedrückt, bis die...

  • Seite 70: Betriebsstundenzähler Auslesen

    Bedienung und Einrichtung am Regler / Regler Basic Connect e4/e8 5.2.7 Betriebsstundenzähler auslesen Voraussetzung: • Die Ersteinrichtung des Reglers wurde abge- schlossen. • Das System ist eingeschaltet. Um den Betriebsstundenzähler auszulesen: Halten Sie die Modustaste und die Pausentaste gleichzeitig für ca. 10 sek. gedrückt, bis die LEDs blinken.

  • Seite 71: System Ausschalten

    Bedienung und Einrichtung am Regler / Regler Basic Connect e4/e8 5.2.8 System ausschalten Neben der Pausenfunktion (siehe Abschnitt 5.2.4 „Lüftereinstellungen ändern“ auf Seite 66) lässt sich das System auch komplett ausschalten. Die Regler mit den folgenden Artikelnummern lassen sich nicht komplett ausschalten. Nach 8 h Abschaltzeit schalten sie sich automatisch wieder ein: 1003-0156, 1003- 0158, 1003-0160, 1003-0162 Voraussetzung: • Das System ist eingeschaltet. Um das System auszuschalten: Halten Sie die Pausentaste am Regler für ca.

  • Seite 72: Regler Zurücksetzen

    Bedienung und Einrichtung am Regler / Regler Basic Connect e4/e8 5.2.9 Regler zurücksetzen Um das System neu einzurichten, kann es notwendig werden, den Basic Connect e4/e8 Reg- ler in den Auslieferungszustand zurückzusetzen. Bereits gekoppelte Geräte (Innenblenden, Sensorik) werden dabei gelöscht. Nach dem Zurücksetzen des Reglers müssen diese ebenfalls zurückgesetzt (siehe Abschnitt 5.1.10 „Geräte zurücksetzen“ auf Seite 56) und anschließend...

  • Seite 73: Bedienung Und Einrichtung Mit Der App

    Bedienung und Einrichtung mit der App / App mit dem Regler verbinden Bedienung und Einrichtung mit der App Das inVENTer Connect System lässt sich mit der App „inVENTer Mobile“ komfortabel über ein Mobilgerät bedienen. Die App kann nur mit den Easy Connect e16-Reglern verwendet werden. Bei der Nutzung der Basic Connect e4/e8-Regler wird das System komplett über die Regler gesteuert (siehe dazu Abschnitt 5.2 „Regler Basic Connect e4/e8“ auf Seite 58).

  • Seite 74: Bluetooth-Verbindung Herstellen

    Beachten Sie hierbei die Aviant Bluetooth-Reichweite. Easy Connect Bluetooth-Verbindung herstellen: Drücken Sie die Modustaste am Regler so lange, bis die LED blau leuchtet, dann loslassen. ► Die LED am Regler blinkt blau, die Bluetooth-Verbindung kann hergestellt werden.  inVENTer Connect | 5022-0006...
  • Seite 75 ► Es erscheint eine Fortschrittsanzeige. VERBINDEN 8. Tippen Sie auf die Schaltfläche „EINRICHTUNG ABSCHLIESSEN“. Schritt 4 von 4 Herzlichen Glückwunsch! Sie sind jetzt verbunden mit Easy Connect e16 ► Das Popup „Gerät umbenennen“ öffnet sich. EINRICHTUNG ABSCHLIESSEN Optional – Regler umbenennen: Schritt 4 von 4 9. Tippen Sie im Popup „Gerät umbenennen“ auf Herzlichen Glückwunsch! Sie sind jetzt...

  • Seite 76: Überblick Über Die App

    Für Informationen zur Steuerung der Pulsar- und Aviant-Lüftungsgeräte beachten Sie die jeweilige Dokumen- tation. GERÄT HINZUFÜGEN Lüftungszonen-Übersicht • Nach der Auswahl des Connect-Systems wird die Lüftungszonen-Übersicht angezeigt. • Hier werden die wichtigsten Messwerte und Zone 1 Zone 2 Zone 3 Informationen der Lüftungszone angezeigt:...

  • Seite 77: Einstellungen

    • Über das Menü „Einstellungen“ können Sie das Einstellungen System einrichten und konfigurieren. • Aus der Lüftungszonen-Übersicht können Sie Zonenmanager den Bildschirm über das Symbol aufrufen. Gerätemanager Lüftungsprofile Für detaillierte Informationen zu den Einstellungen beachten Sie die folgen- Filtermanager den Abschnitte. Wartungsmanager Systeminformationen Erweiterte Einstellungen inVENTer Connect | 5022-0006...

  • Seite 78: Lüftungsmodus Manuell Festlegen

    Bedienung und Einrichtung mit der App / Lüftungsmodus manuell festlegen Lüftungsmodus manuell festlegen Das Connect-System kann grundsätzlich komplett im Automatikbetrieb arbeiten: • Lüftungsprofile ermöglichen die zeit- oder sensorgesteuerte Lüftung (siehe Ab- schnitt 6.6 „Lüftungsprofile verwalten“ auf Seite 89). • Lüftungszonen sorgen für die individuelle Lüftung in unterschiedlichen Räumen oder Bereichen (Abschnitt 6.4 „Lüftungszonen konfigurieren“ auf Seite 80). Zusätzlich können Sie den Lüftungsmodus für eine bestimmte Zeit manuell festlegen. Da- mit können Sie zum Beispiel die Lüftung pausieren oder einen Raum auf hoher Lüftungsstufe...
  • Seite 79 ► Die verbleibende Zeit bis zur Rückkehr in den Automatikbetrieb wird angezeigt. 00:59:57 Wenn Sie den manuellen Lüftungs- modus vorzeitig beenden und zum Boost / Pause Abbrechen Automatikbetrieb zurückkehren möch- ten, können Sie auf die Schaltfläche „Abbrechen“ tippen. . Wohnzimmer 22,2 °C 57 % 512 ppm 23,0 °C inVENTer Connect | 5022-0006...

  • Seite 80: Lüftungszonen Konfigurieren

    Verschiedene Lüftungszonen machen die automatisierte Lüftung unterschiedlicher Räume oder Bereiche möglich. Beachten Sie dazu Folgendes: • Das Connect-System unterstützt bis zu 4 Lüftungszonen. • Standardmäßig sind alle Geräte der Lüftungszone 1 zugeordnet. • Um weitere Lüftungszonen zu erstellen, weisen Sie den jeweiligen Geräten im Geräte- manager eine andere Lüftungszone zu (siehe Abschnitt  „Lüftungszonen zuweisen“ auf...

  • Seite 81: Lüftungszonen Bearbeiten / Grenzwerte Definieren

    1200 ppm fil“ das gewünschte Lüftungsprofil aus. ALLES SPEICHERN ALLES SPEICHERN ALLES SPEICHERN In diesem Menü werden alle eingerich- teten Lüftungsprofile angezeigt. Um ein Lüftungsprofil anzupassen oder ein benutzerdefiniertes Lüftungsprofil zu erstellen, siehe Abschnitt 6.6 „Lüf- tungsprofile verwalten“ auf Seite 89. 3. Optional – Im Feld „Zonenname“ können Sie die Bezeichnung der Lüftungszone anpassen. inVENTer Connect | 5022-0006...
  • Seite 82 Luftfeuchtigkeit oder den -Gehalt über- schritten werden, schalten die Lüftungs- geräte der betreffenden Lüftungszone automatisch in die Betriebsart Durchlüftung, Lüftungsstufe 3. ► Die Angabe der Komforttemperaturen ist nur für die Automatikprofile relevant. Damit wird beispielsweise vermieden, dass zu kalte Außenluft nach innen geleitet wird. Für weitere Informationen zu den Auto- matikprofilen und den Komforttempe- raturen siehe Abschnitt  „Automatische Lüftungsprofile“ auf Seite 142. inVENTer Connect | 5022-0006...

  • Seite 83: Geräte Verwalten

    Boost / Pause 2. Tippen Sie auf das Symbol , um das Einstel- lungsmenü zu öffnen. Wohnzimmer 22,2 °C 57 % 512 ppm 23,0 °C 3. Tippen Sie auf „Gerätemanager“. Einstellungen Zonenmanager Gerätemanager Lüftungsprofile Filtermanager Wartungsmanager Systeminformationen Erweiterte Einstellungen inVENTer Connect | 5022-0006...
  • Seite 84 Globale Zone Aktiv 574 ppm 20,4 °C 49 % Zone Zone 1 FTS-19 In Aktiv 92 % 20,4 °C 49 % Zone Zone 2 FTS-19 Out Aktiv 97 % 13,5 °C 62 % Zone Globale Zone inVENTer Connect | 5022-0006...

  • Seite 85: Geräte Identifizieren

    Easy Connect e16 Aktiv 3. Um die Geräteidentifikation zu beenden, tippen Suche nach Gerät Sie auf die Schaltfläche „ABBRECHEN“. Zone Das Gerät wird nun durch blinkende Zone 1 LED-Farben identifiziert. Geräte Connect Aktiv GERÄT UMBENENNEN Zone Zone 1 ABBRECHEN Connect Aktiv Zone Zone 1 Connect Twin+ Aktiv inVENTer Connect | 5022-0006...

  • Seite 86: Lüftungszonen Zuweisen

    Globale Zone Aktiv 574 ppm 20,4 °C 49 % Zone Zone 1 FTS-19 In Aktiv 92 % 20,4 °C 49 % Zone Zone 2 FTS-19 Out Aktiv 97 % 13,5 °C 62 % Zone Globale Zone inVENTer Connect | 5022-0006...
  • Seite 87 Gerät gelöscht. Diese Aktion kann nicht rückgängig gemacht werden. Alarm Kein Alarm Zum Bestätigen nach rechts schieben. Aktuelle Sensordaten 18,9 °C 75,1 % 1009 ppm ABBRECHEN Temperatur Relative Luft- feuchtigkeit GER ÄT ENTFERNEN SPEICHERN inVENTer Connect | 5022-0006...

  • Seite 88: Ventilator-Drehrichtung Ändern

    Beispiel um im Sommer eine im Schatten liegende Hauswand als Zuluftseite auszuwählen. Die Ventilator-Drehrichtung bleibt nur im Lüftungsmodus „Durchlüften“ gleich. Im Lüftungsmodus „Wärmerückgewinnung“ wird sie regelmäßig gewechselt. 1. Tippen Sie im Eintrag des betreffenden Lüf- Gerätemanager tungsgeräts auf den Gerätenamen. Hier im Steuerung Beispiel die Innenblende „Connect“. Easy Connect e16 Aktiv ► Die Geräte-Detailansicht öffnet sich. Zone Zone 1 Geräte...

  • Seite 89: Lüftungsprofile Verwalten

    , um das Einstel- lungsmenü zu öffnen. Wohnzimmer 22,2 °C 57 % 512 ppm 23,0 °C 3. Tippen Sie auf „Lüftungsprofile“. Einstellungen Zonenmanager Gerätemanager Lüftungsprofile Filtermanager Wartungsmanager Systeminformationen Erweiterte Einstellungen ► Der Bildschirm „Lüftungsprofile“ öffnet sich. Lüftungsprofile Schlafzimmer Kinderzimmer Badezimmer Wohnzimmer Küche Urlaub Weitere Profile laden inVENTer Connect | 5022-0006...
  • Seite 90 Lüftungsprofile werden angezeigt. Schlafzimmer Kinderzimmer Badezimmer Wohnzimmer Küche Urlaub Weitere Profile laden Benutzerdefiniertes Profil 1 Benutzerdefiniertes Profil 2 Benutzerdefiniertes Profil 3 Benutzerdefiniertes Profil 4 Benutzerdefiniertes Profil 5 Benutzerdefiniertes Profil 6 Benutzerdefiniertes Profil 7 Benutzerdefiniertes Profil 8 inVENTer Connect | 5022-0006...
  • Seite 91 Mo, Di, Mi, Do, Fr Sie oben rechts auf das Symbol 12:00 - 19:00 Wärmerückgewinnung Lüftergeschwindigkeit Mo, Di, Mi, Do, Fr 19:00 - 22:00 Stopp Lüftergeschwindigkeit Mo, Di, Mi, Do, Fr 22:00 - 24:00 Wärmerückgewinnung Lüftergeschwindigkeit inVENTer Connect | 5022-0006...
  • Seite 92 Sie es einer Lüftungszone Löschen Wärmerückgewinnung Wärmerückgewinnung Lüftergeschwindigkeit Lüftergeschwindigkeit zuweisen. Siehe dazu Abschnitt 6.4 „Lüf- tungszonen konfigurieren“ auf Sei- Mo, Di, Mi, Do, Fr 09:00 - 12:00 te 80. Wärmerückgewinnung Lüftergeschwindigkeit Mo, Di, Mi, Do, Fr 12:00 - 19:00 Wärmerückgewinnung Lüftergeschwindigkeit inVENTer Connect | 5022-0006...

  • Seite 93: Filterwechsel Konfigurieren

    Sie weitere Informationen Warum muss ich meinen Filter austauschen? zum Filtertausch. KAUFEN SIE EINEN FILTER Mit einem Tipp auf die Schaltfläche „KAUFEN SIE EINEN FILTER“ wer- den Sie zum inVENTer-Onlineshop weitergeleitet. Dort können Sie bei SPEICHERN Bedarf neue Filter bestellen. FILTER ZURÜCKSETZEN inVENTer Connect | 5022-0006...
  • Seite 94 Warum muss ich meinen Filter austauschen? zurücksetzen wollen? Diese Aktion kann nicht rückgänig gemacht werden. KAUFEN SIE EINEN FILTER ► Die Zeit bis zum nächsten Filterwechsel wird ZURÜCKSETZEN auf das eingestellte Intervall zurückgesetzt. ABBRECHEN SPEICHERN FILTER ZURÜCKSETZEN inVENTer Connect | 5022-0006...

  • Seite 95: Wartung Konfigurieren

    ► Der Bildschirm „Wartungsmanager“ öffnet Wartungsmanager sich. ► Im Feld „Dauer“ wird die Zeit bis zur nächsten Verbleibende Monate Wartung/Reinigung angezeigt. Dauer 6 Monate 6 Monate WARTUNGSMODUS STARTEN Das System befindet sich derzeit nicht im Wartungsmodus. SPEICHERN INTERVALL ZURÜCKSETZEN inVENTer Connect | 5022-0006...

  • Seite 96: Wartungsintervall Zurücksetzen

    Sind Sie sicher, dass Sie das Intervall zurücksetzen wollen? Das System befindet sich derzeit nicht im „ZURÜCKSETZEN“. Wartungsmodus. ZURÜCKSETZEN ► Die Zeit bis zur nächsten Wartung wird auf ABBRECHEN das eingestellte Intervall zurückgesetzt. SPEICHERN INTERVALL ZURÜCKSETZEN inVENTer Connect | 5022-0006...

  • Seite 97: Wartungsmodus Aktivieren

    ► Alle verbundenen Geräte werden wieder 6 Monate 6 Monate eingeschaltet und im zuletzt gewählten WARTUNGSMODUS STARTEN WARTUNGSMODUS BEENDEN Betriebszustand betrieben. Das System befindet sich derzeit im Das System befindet sich derzeit nicht im Wartungsmodus. Wartungsmodus. SPEICHERN INTERVALL ZURÜCKSETZEN inVENTer Connect | 5022-0006...

  • Seite 98: Systeminformationen Abrufen

    Anzahl der Geräte Außentemperatur 18,2 °C Durchschnittliche Innentemperatur 21,4 °C Seriennummer 0001000 Firmware-Version Steuerung: 5.30.11 Gerät 1: 50.30.9 Gerät 2: 50.30.9 Gerät 3: 50.30.9 Gerät 4: 50.30.9 Gerät 5: 50.30.9 Gerät 6: 50.30.9 Gerät 7: 50.30.9 inVENTer Connect | 5022-0006...

  • Seite 99: Systembezeichnung Ändern

    Außentemperatur SPEICHERN 18,2 °C Durchschnittliche Innentemperatur ABBRECHEN 21,4 °C Seriennummer 0001000 Firmware-Version Steuerung: 5.30.11 Gerät 1: 50.30.9 Gerät 2: 50.30.9 Gerät 3: 50.30.9 Gerät 4: 50.30.9 Gerät 5: 50.30.9 Gerät 6: 50.30.9 Gerät 7: 50.30.9 inVENTer Connect | 5022-0006...

  • Seite 100: Erweiterte Einstellungen Vornehmen

    3. Tippen Sie auf „Erweiterte Einstellungen“. Einstellungen ► Das Menü „Erweiterte Einstellungen“ öffnet Zonenmanager sich. Gerätemanager Lüftungsprofile Filtermanager Wartungsmanager Systeminformationen Erweiterte Einstellungen 4. Tippen Sie auf „Lüftungsstufen“. Einstellungen ► Der Bildschirm „Lüftungsstufen“ öffnet sich. Lüftungsstufen WiFi-Einstellungen Funkleistung Betriebsstunden Firmware-Aktualisierung Konfiguration speichern/ laden Einstellungen zurücksetzen inVENTer Connect | 5022-0006...

  • Seite 101: Verbindung Konfigurieren

    Von einem anderen Bildschirm aus: Tippen Sie auf das Symbol , bis die Zonenüber- sicht erscheint. Boost / Pause 2. Tippen Sie auf das Symbol , um das Einstel- lungsmenü zu öffnen. Wohnzimmer 22,2 °C 57 % 512 ppm 23,0 °C inVENTer Connect | 5022-0006...
  • Seite 102 ► Das Menü „Erweiterte Einstellungen“ öffnet Zonenmanager sich. Gerätemanager Lüftungsprofile Filtermanager Wartungsmanager Systeminformationen Erweiterte Einstellungen 4. Tippen Sie auf „WiFi-Einstellungen“. Einstellungen Lüftungsstufen WiFi-Einstellungen Funkleistung Betriebsstunden Firmware-Aktualisierung Konfiguration speichern/ laden Einstellungen zurücksetzen ► Der Bildschirm „WiFi-Einstellungen“ öffnet WiFi-Einstellungen sich. Modus Zugangspunkt Netzwerkname Easy Connect e16-L777G-QKRL2 inVENTer Connect | 5022-0006...

  • Seite 103: Mit Wlan Verbinden

    Systemeinstellungen und stellen Name Sie eine Verbindung mit dem gewünschten WLAN_1234 Netzwerk her. Passwort Wenn Sie sicher sind, dass Sie mit dem gewünschten Netz verbunden sind, drücken Sie auf Weiter. VERBINDEN ABBRECHEN WEITER SYSTEMEINSTELLUNGEN inVENTer Connect | 5022-0006...
  • Seite 104 App und Regler wechseln. Tippen Sie Zugangspunkt Konfiguration des Zugangspunkts dazu im Bildschirm „WiFi-Einstellun- Netzwerkname Easy Connect e16-L777G-QKRL2 gen“ auf das Symbol , wählen Sie den Eintrag „Konfiguration des Zugangs- punkts“ und folgen Sie den Anweisun- gen auf dem Bildschirm. inVENTer Connect | 5022-0006...

  • Seite 105: Signalverstärker Festlegen

    3. Tippen Sie auf „Erweiterte Einstellungen“. Einstellungen ► Das Menü „Erweiterte Einstellungen“ öffnet Zonenmanager sich. Gerätemanager Lüftungsprofile Filtermanager Wartungsmanager Systeminformationen Erweiterte Einstellungen 4. Tippen Sie auf „Funkleistung“. Einstellungen ► Der Bildschirm „Funkleistung“ öffnet sich. Lüftungsstufen WiFi-Einstellungen Funkleistung Betriebsstunden Firmware-Aktualisierung Konfiguration speichern/ laden Einstellungen zurücksetzen inVENTer Connect | 5022-0006...
  • Seite 106 Signalstärke: -45 dB VERWENDUNG ALS VERSTÄRKER ► Das Popup zur Bestätigung öffnet sich. Connect Twin+ Signalstärke: -86 dB 6. Bestätigen Sie die Auswahl, indem Sie auf die Möchten Sie das Gerät Connect als Verstärker verwenden? VERSTÄRKER SUCHEN Schaltfläche „BESTÄTIGEN“ tippen. BESTÄTIGEN Signalstärke: -43 dB ► Das ausgewählte Gerät wurde als Signalver- ABBRECHEN VERWENDUNG ALS VERSTÄRKER...
  • Seite 107 ► Das ausgewählte Gerät wurde als Signalver- zur Aktivierung aus. stärker festgelegt. Connect Zum Gerät: -65 dB An den Regler: -45 dB Möchten Sie das Gerät Connect als Verstärker verwenden? Connect Twin+ Zum Gerät: -87 dB BESTÄTIGEN An den Regler: -86 dB ABBRECHEN Zum Gerät: -54 dB...

  • Seite 108: Betriebsstunden Anzeigen

    3. Tippen Sie auf „Erweiterte Einstellungen“. Einstellungen ► Das Menü „Erweiterte Einstellungen“ öffnet Zonenmanager sich. Gerätemanager Lüftungsprofile Filtermanager Wartungsmanager Systeminformationen Erweiterte Einstellungen 4. Tippen Sie auf „Betriebsstunden“. Einstellungen ► Der Bildschirm „Betriebsstunden“ öffnet Lüftungsstufen sich. WiFi-Einstellungen Funkleistung Betriebsstunden Firmware-Aktualisierung Konfiguration speichern/ laden Einstellungen zurücksetzen inVENTer Connect | 5022-0006...

  • Seite 109: Firmware Aktualisieren

    Von einem anderen Bildschirm aus: Tippen Sie auf das Symbol , bis die Zonenüber- sicht erscheint. Boost / Pause 2. Tippen Sie auf das Symbol , um das Einstel- lungsmenü zu öffnen. Wohnzimmer 22,2 °C 57 % 512 ppm 23,0 °C inVENTer Connect | 5022-0006...
  • Seite 110 Ihres Lüftungssystems. Dies wird durch das ESP32 1.3.12 Symbol neben der Geräteversion angezeigt. Easy Connect e16 5.30.9 Connect 5.30.7 5. Tippen Sie auf die Schaltfläche „ALLE AKTUA- Connect Twin+ 5.30.7 LISIEREN“. SK19 5.30.8 ► Das Popup zur Bestätigung öffnet sich. 5.30.8 FTS-19 Connect 5.30.8 FTS-19 Connect 5.30.8 ALLE AKTUALISIEREN (3) inVENTer Connect | 5022-0006...
  • Seite 111 ABBRECHEN 7. Wenn der Vorgang beendet ist, tippen Sie auf die Schaltfläche „FERTIGSTELLEN“. Firmware-Aktualisierung Erfolgreich aktualisiert. ► Die Firmware-Aktualisierung ist abgeschlos- Aktualisierung der Firmware (3) sen. ESP-32 1.3.12 1.3.13 Easy Connect e16 5.30.9 5.30.10 Connect 5.30.7 5.30.8 FERTIGSTELLEN inVENTer Connect | 5022-0006...

  • Seite 112: Konfiguration Speichern/Laden

    57 % 512 ppm 23,0 °C 3. Tippen Sie auf „Erweiterte Einstellungen“. Einstellungen ► Das Menü „Erweiterte Einstellungen“ öffnet Zonenmanager sich. Gerätemanager Lüftungsprofile Filtermanager Wartungsmanager Systeminformationen Erweiterte Einstellungen 4. Tippen Sie auf „Konfiguration speichern/laden“. Einstellungen Lüftungsstufen WiFi-Einstellungen Funkleistung Betriebsstunden Firmware-Aktualisierung Konfiguration speichern/ laden Einstellungen zurücksetzen inVENTer Connect | 5022-0006...

  • Seite 113: Konfiguration Speichern

    Sie können die aktuelle Konfiguration hinzufügen, indem Sie sie speichern. IMPORTIEREN SPEICHERN Konfiguration speichern 1. Um die aktuelle Konfiguration zu speichern, Konfiguration speichern/laden tippen Sie auf die Schaltfläche „SPEICHERN“. ► Das Popup zur Bestätigung öffnet sich. Die Konfigurationsliste ist leer. Sie können die aktuelle Konfiguration hinzufügen, indem Sie sie speichern. IMPORTIEREN SPEICHERN inVENTer Connect | 5022-0006...
  • Seite 114 ABBRECHEN IMPORTIEREN SPEICHERN ► Die Konfiguration wird gespeichert und ist Konfiguration speichern/laden auf dem Bildschirm „Konfiguration spei- chern/laden“ abrufbar. Konfigurationsname inVENTer Erstellt Mit einem Tipp auf das Symbol 10.11.2025, 12:00:00 können Sie eine gespeicherte Konfi- guration teilen. Mit einem Tipp auf das Symbol können Sie sie löschen. IMPORTIEREN SPEICHERN inVENTer Connect | 5022-0006...

  • Seite 115: Konfiguration Laden

    Sie werden jetzt die Konfiguration laden. Ihre aktuellen Einstellungen gehen dabei Konfigurationsname verloren. inVENTer2 Bitte speichern Sie bei Bedarf Ihre aktuelle Konfiguration oder fahren Sie mit Erstellt dem Laden des gewählten Profils fort. 10.11.2025, 12:30:00 KONFIGURATION LADEN ABBRECHEN IMPORTIEREN SPEICHERN inVENTer Connect | 5022-0006...

  • Seite 116: Werkseinstellungen Wiederherstellen/System Zurücksetzen

    Von einem anderen Bildschirm aus: Tippen Sie auf das Symbol , bis die Zonenüber- sicht erscheint. Boost / Pause 2. Tippen Sie auf das Symbol , um das Einstel- lungsmenü zu öffnen. Wohnzimmer 22,2 °C 57 % 512 ppm 23,0 °C inVENTer Connect | 5022-0006...
  • Seite 117 Lüftungsstufen WiFi-Einstellungen Funkleistung Betriebsstunden Firmware-Aktualisierung Konfiguration speichern/ laden Einstellungen zurücksetzen ► Das Popup „Produkt zurücksetzen“ öffnet Einstellungen sich. Lüftungsstufen WiFi-Einstellungen Produkt zurücksetzen Funkleistung Easy Connect e16 Auf Werkseinstellungen Betriebsstunden zurücksetzen System zurücksetzen Firmware-Aktualisierung ANWENDEN Konfiguration speichern/ laden ABBRECHEN Einstellungen zurücksetzen inVENTer Connect | 5022-0006...

  • Seite 118: Auf Werkseinstellungen Zurücksetzen

    Dadurch werden alle benutzerdefinierten Einstellungen auf die Werkseinstellungen zurückgesetzt. Diese Betriebsstunden Aktion kann nicht rückgängig gemacht werden. Dadurch wird die Verbindung zum Gerät Firmware-Aktualisierung getrennt. Zum Bestätigen nach rechts schieben. Konfiguration speichern/ laden Einstellungen zurücksetzen ABBRECHEN inVENTer Connect | 5022-0006...

  • Seite 119: System Zurücksetzen

    Konfiguration des Geräts wiederhergestellt. Beim Connect-System wird die Gerätekopplung aufgehoben. Betriebsstunden Diese Aktion kann nicht rückgängig gemacht werden. Dadurch wird die Verbindung zum Gerät Firmware-Aktualisierung getrennt. Konfiguration speichern/ Zum Bestätigen nach rechts schieben. laden Einstellungen zurücksetzen ABBRECHEN inVENTer Connect | 5022-0006...

  • Seite 120: Reinigung Und Pflege

    Reinigung und Pflege / Regler Easy Connect e16 / Basic Connect e4/e8 Reinigung und Pflege Regler Easy Connect e16 / Basic Connect e4/e8 VORSICHT Gefahr von Personen- und Sachschäden durch unsachgemäße Wartung. Unsachgemäß durchgeführte Wartungsarbeiten können zu Verletzungen und/oder Fehlfunktionen des Lüftungssystems führen.

  • Seite 121: Innenblenden

    Spülmittel in warmem Wasser oder ein Staubsauger verwendet werden. Servicevorgaben Bei den hier aufgeführten Servicemaßnahmen und -intervallen handelt es sich um Empfehlungen der inVENTer GmbH, um die Funktions- und Leistungsfähigkeit Ihrer Innenblende aufrechtzuerhal- ten. Je nach Bedarf kann Ihr persönlicher Plan von diesen Empfehlungen abweichen.
  • Seite 122 Halbjährlich Ersetzen Sie die verbrauchten Filter. (falls vorhanden) Filterwechselanzeige Der Regler signalisiert einen erforderlichen Filterwechsel wie folgt: Regler Easy Connect e16: • Der folgende Fehlercode wird angezeigt: F 06 (Filterwechsel erforderlich) ODER F 07 (Service der Lüftungsgeräte notwendig). • Die App meldet in einer Nachricht, dass der Fil- ter gewechselt und/oder das Lüftungssystem gewartet werden muss.

  • Seite 123: Filterwechsel Innenblende Connect

    Reinigung und Pflege / Innenblenden 7.2.2 Filterwechsel Innenblende Connect 1. Pausieren Sie das Lüftungsgerät bzw. schalten Sie es ab. Siehe dazu: Easy Connect e16 Regler: Abschnitt  „Pau- senfunktion global aktivieren“ auf Seite 45 Basic Connect e4/e8 Regler: Abschnitt „System ausschalten“ auf Seite 71 App: Abschnitt „Wartungsmodus aktivieren“ auf Seite 97 ► Der Schwenkarm fährt nach rechts. HINWEIS Der Schwenkarm darf nicht von Hand betätigt werden!
  • Seite 124 8. Schieben Sie den vollständig getrockneten oder neuen Filter (standardmäßig Staubfilter, alternativ Pollen- oder Aktivkohlefilter) hinter die vorgesehenen Führungen (Filteraufnahme) in der Elektronik-Abdeckung. Positionieren Sie den Filter fest zwi- schen den Filteraufnahmen. ► Sie haben den Staubfilter gereinigt/ge- tauscht. 9. Hängen Sie die Nasen der Verschlussklappe unten in die Elektronik-Abdeckung ein (1). inVENTer Connect | 5022-0006...

  • Seite 125: Filterwechsel Innenblende Connect Twin

    System über den Regler oder die App wieder in Betrieb. 12. Setzen Sie das Filterwechselintervall/Ser- viceintervall in der App oder am Regler zurück. 7.2.3 Filterwechsel Innenblende Connect Twin+ 1. Pausieren Sie das Lüftungsgerät oder schalten Sie es ab. Siehe dazu: Easy Connect e16 Regler: Abschnitt  „Pau- senfunktion global aktivieren“ auf Seite 45...
  • Seite 126 Filter zu ersetzen. Für spezielle Anforde- rungen sind Pollen- und Aktivkohlefilter erhältlich. Die Demontage/Montage dafür erfolgt wie hier beschrieben. 7. Reinigen Sie die Staubfilter unter fließendem, warmem Wasser. 8. Warten Sie, bis die Staubfilter vollständig getrocknet sind. ODER: 8. Entsorgen Sie Staubfilter, wenn sie Defekte auf- weisen und ersetzen Sie sie durch neue Filter. inVENTer Connect | 5022-0006...
  • Seite 127 Positionieren Sie den Filter fest zwi- schen den Filteraufnahmen. 11. Verbinden Sie die Anschlussstecker der Venti- latoren. 12. Setzen Sie die Ventilatoren ein. Für die IPX4-Ausführung müssen die Stecker und Kabel hinter den Ventila- toren in der Wandeinbauhülse platziert werden. Siehe auch Bildanleitung 5040-0068. inVENTer Connect | 5022-0006...

  • Seite 128: Filterwechsel Innenblende Connect Office/Maxair

    System über den Regler oder die App wieder in Betrieb. 16. Setzen Sie das Filterwechselintervall/Ser- viceintervall in der App oder am Regler zurück. 7.2.4 Filterwechsel Innenblende Connect Office/MaxAir 1. Nehmen Sie die Abdeckungen von ihrer Auf- nahme. Die Abdeckungen werden von Mag- neten gehalten und können einfach...
  • Seite 129 Sie sie durch einen neuen Filter. Fehlercode 07 (am Regler Easy Connect e16): Bei entnommenem Staubfilter ist der Zugang zum Lüftungsgerät frei. Bevor der Staubfilter wieder eingesetzt wird, reinigen Sie auch die Komponenten des Lüftungsgeräts mit Staubsauger und weichem Pinsel. Die Reinigung der Lüftungsgeräte ist in der beiliegenden Bedienungsanleitung beschrieben. inVENTer Connect | 5022-0006...

  • Seite 130: Sensorik

    App oder am Regler zurück. Sensorik Die Feuchte-/Temperatursensoren Innen/Außen und der CO -Sensor sind nahezu wartungsfrei und beschränken sich auf die äußere Reinigung und ggf. einen Batteriewechsel. Reinigungsmittel HINWEIS Kratzempfindliche Kunststoffoberfläche der Sensorik Benutzen Sie keine sand-, soda-, säure- oder chlorhaltigen Reinigungsmittel, um die Oberfläche nicht zu beschädigen. inVENTer Connect | 5022-0006...

  • Seite 131: Batteriewechsel

    Spülmittel in warmem Wasser werden. Servicevorgaben Bei den hier aufgeführten Servicemaßnahmen und -intervallen handelt es sich um Empfehlungen der inVENTer GmbH, um die Funktions- und Leistungsfähigkeit Ihrer Sensorik aufrechtzuerhalten. Je nach Bedarf kann Ihr persönlicher Plan von diesen Empfehlungen abweichen. Tabelle 11: Servicevorgaben Sensorik...

  • Seite 132: Feuchte-/Temperatursensor Fts 19 Außen

    ► Die Batterien sind gewechselt und der Feuchte-/Temperatursensor Innen ist wie- CLICK der montiert. Feuchte-/Temperatursensor FTS 19 Außen Schlitz-Schraubendreher 1. Lösen Sie die 4 Schrauben, mit denen die Abde- ckung auf dem Gehäuse befestigt ist. 2. Entnehmen Sie die Abdeckung. inVENTer Connect | 5022-0006...
  • Seite 133 Polarität ein. 4. Setzen Sie unverbrauchte Batterien in das Batteriefach im Gehäuse ein. 5. Schieben Sie die Abdeckung auf das Gehäuse. 6. Drehen Sie die 4 Schrauben wieder ein und befestigen so die Abdeckung auf dem Gehäu- ► Die Batterien sind gewechselt und der Feuchte-/Temperatursensor Außen ist wieder montiert. inVENTer Connect | 5022-0006...

  • Seite 134: Zubehör Und Ersatzteile

    Zubehör und Ersatzteile / Sensorik Zubehör und Ersatzteile Wenden Sie sich zur Bestellung von Komponenten für Ihren Regler an Ihre zuständige Werks- vertretung oder unsere Service-Mitarbeiter. Zubehör Tabelle 12: Zubehör inVENTer Connect Komponente Artikelnummer Staubfilter Twin+ (1 Set) 1004-0192 Staubfilter G4 Innenblende Connect Office/MaxAir 1004-0216 Pollenfilter Twin+ (1 Set) 1004-0193...
  • Seite 135 Abdeckung Innenblende Connect AVK 2003-0251 Beipack Innenblende Connect V-240x240 2005-0068 Beipack Innenblende Connect Twin+/Office/MaxAir 2005-0085 Regler Easy Connect e16 1003-0168 Basic Connect Regler e4 Standard weiß 1003-0155 Basic Connect Regler e4 Flat weiß 1003-0156 Basic Connect Regler e8 Standard weiß 1003-0157 Basic Connect Regler e8 Flat weiß 1003-0158 Basic Connect Regler e4 Standard schwarz...

  • Seite 136: Fehlerbehebung Und Entsorgung

    Keine Komponentenkopp- den in der App nicht men ihn dadurch ins Reglersystem auf lung erfolgt angezeigt (Easy Connect e16:  5.1.3 Basic Connect e4/e8:  5.2.3) Trennen Sie die Stromversorgung der Innenblende. Firmware- und Hardwareprü- Stellen Sie die Stromversorgung nach LED an der Innen- fung der Innenblende nicht einer kurzen Pause wieder her.
  • Seite 137 Prüfen Sie das Funksignal. Setzen Sie LEDs am Schaltkon- bei schwachem Signal einen Verstärker (In diesem Fall blinken nur takt blinken abwech- ( 6.10.3). die LEDs am Regler und den selnd rot und grün. Innenblenden.) inVENTer Connect | 5022-0006...

  • Seite 138: Gewährleistung Und Garantie

    Händler oder Werksvertreter. Senden Sie das vollständige Gerät in jedem Fall zurück an den Hersteller. 10.2 Herstellergarantie Die inVENTer GmbH gibt 5 Jahre Garantie auf alle Elektronikbauteile und die Wandeinbauhülse, sowie 30 Jahre Garantie auf die Keramik des Einschub-Wärmespeichers. Diese deckt einen vor- zeitigen Produktverschleiß ab. Der Garantieanspruch ist ein zusätzliches Angebot des Herstel- lers und berührt in keiner Weise geltendes Recht.

  • Seite 139: Service

    In der nachfolgenden Tabelle finden Sie Entsorgungsempfehlungen. Tabelle 15: Entsorgungsempfehlungen Komponente Material Entsorgung Gehäuse, Bedieneinheit Kunststoff-Recycling und Sensorik Sammelstelle für Elektronik- Platinen Elektronik geräte Gehäuse und Verschlussklap- PS-SZ / PC Kunststoff-Recycling pe von Innenblenden Batterien (ab Werk) Alkali-Mangan Sammelstellen des Handels inVENTer Connect | 5022-0006...

  • Seite 140: Anhang

    Mo, Di, Mi, Do, Fr 12:00–18:00 Wärmerückgewinnung Mo, Di, Mi, Do, Fr 18:00–23:00 Wärmerückgewinnung Badezimmer Mo, Di, Mi, Do, Fr 23:00–24:00 Wärmerückgewinnung Sa, So 00:00–08:00 Wärmerückgewinnung Sa, So 08:00–12:00 Wärmerückgewinnung Sa, So 12:00–18:00 Wärmerückgewinnung Sa, So 18:00–24:00 Wärmerückgewinnung inVENTer Connect | 5022-0006...
  • Seite 141 Mo, Di, Mi, Do, Fr, Sa, So 08:00–10:00 Wärmerückgewinnung Urlaub Mo, Di, Mi, Do, Fr, Sa, So 10:00–20:00 Wärmerückgewinnung Mo, Di, Mi, Do, Fr, Sa, So 20:00–22:00 Wärmerückgewinnung Mo, Di, Mi, Do, Fr, Sa, So 22:00–24:00 Wärmerückgewinnung inVENTer Connect | 5022-0006...

  • Seite 142: Taupunktlüftung

    Abstellräume. Ziel ist die Vermeidung von Schimmel durch die gezielte Regulierung der Luftfeuchtigkeit. Das System wählt automatisch die am besten geeignete Lüftungsstufe und wechselt je nach Umweltbedingungen selbständig zwischen Wärmerückgewinnung und Durchlüftung. Wenn ein Feuchteeintrag von außen droht, pausiert das System und verschließt die automatischen Verschlussklappen. inVENTer Connect | 5022-0006...
