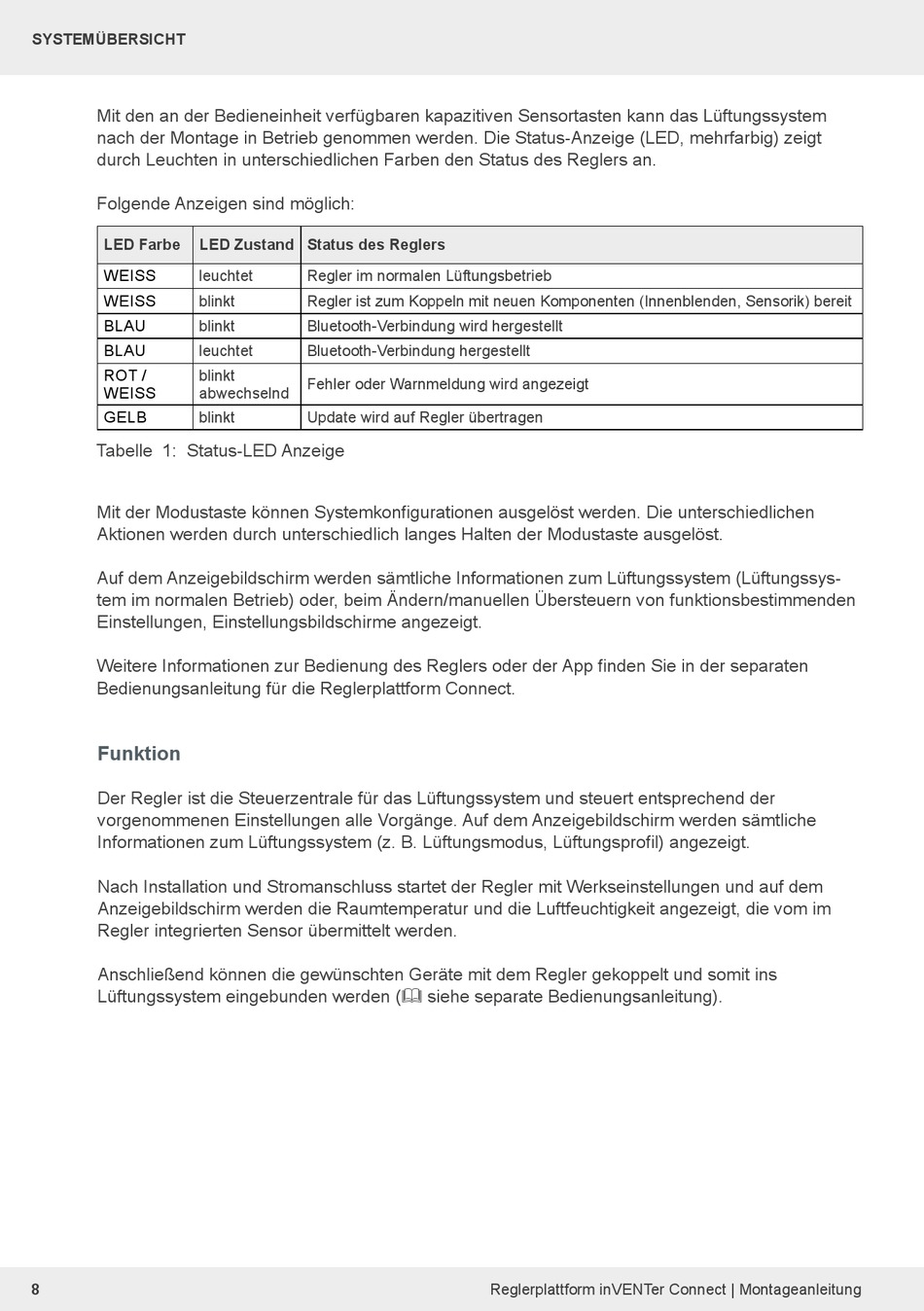

SYSTEMÜBERSICHT
Mit den an der Bedieneinheit verfügbaren kapazitiven Sensortasten kann das Lüftungssystem
nach der Montage in Betrieb genommen werden. Die Status-Anzeige (LED, mehrfarbig) zeigt
durch Leuchten in unterschiedlichen Farben den Status des Reglers an.
Folgende Anzeigen sind möglich:
LED Farbe LED Zustand Status des Reglers
WEISS leuchtet
WEISS blinkt
BLAU blinkt
BLAU leuchtet
ROT / blinkt
WEISS abwechselnd
GELB blinkt
Tabelle 1: Status-LED Anzeige
Mit der Modustaste können Systemkonfigurationen ausgelöst werden. Die unterschiedlichen
Aktionen werden durch unterschiedlich langes Halten der Modustaste ausgelöst.
Auf dem Anzeigebildschirm werden sämtliche Informationen zum Lüftungssystem (Lüftungssys-
tem im normalen Betrieb) oder, beim Ändern/manuellen Übersteuern von funktionsbestimmenden
Einstellungen, Einstellungsbildschirme angezeigt.
Weitere Informationen zur Bedienung des Reglers oder der App finden Sie in der separaten
Bedienungsanleitung für die Reglerplattform Connect.

Funktion

Der Regler ist die Steuerzentrale für das Lüftungssystem und steuert entsprechend der
vorgenommenen Einstellungen alle Vorgänge. Auf dem Anzeigebildschirm werden sämtliche
Informationen zum Lüftungssystem (z. B. Lüftungsmodus, Lüftungsprofil) angezeigt.
Nach Installation und Stromanschluss startet der Regler mit Werkseinstellungen und auf dem
Anzeigebildschirm werden die Raumtemperatur und die Luftfeuchtigkeit angezeigt, die vom im
Regler integrierten Sensor übermittelt werden.
Anschließend können die gewünschten Geräte mit dem Regler gekoppelt und somit ins
Lüftungssystem eingebunden werden ( siehe separate Bedienungsanleitung).
8
Regler im normalen Lüftungsbetrieb
Regler ist zum Koppeln mit neuen Komponenten (Innenblenden, Sensorik) bereit
Bluetooth-Verbindung wird hergestellt
Bluetooth-Verbindung hergestellt
Fehler oder Warnmeldung wird angezeigt
Update wird auf Regler übertragen
