Montagezubehör und Einbaumaße
Bezeichnung
Regler Easy Connect e16
Grundplatte
Bedieneinheit

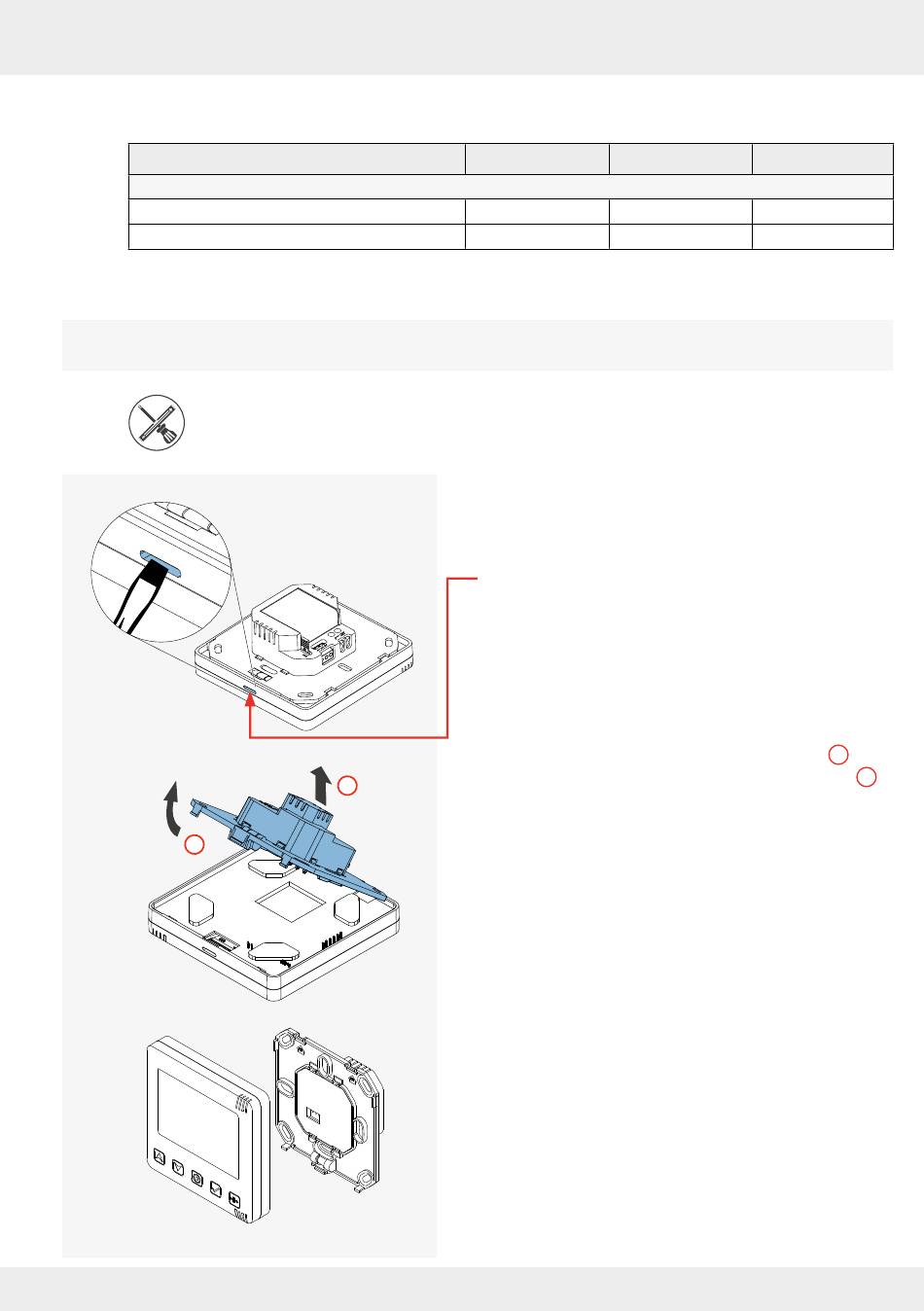

Grundplatte von der Bedieneinheit trennen

Trennen Sie zunächst die Grundplatte von der Bedieneinheit. Entriegeln Sie dazu die Rast-
verbindung.
Kleiner Schlitz-Schraubendreher
1
Reglerplattform inVENTer Connect | Montageanleitung
Breite [mm]
86
90
Voraussetzung:
• Der Regler ist ausgepackt und weist keine
Transport- oder sonstige Schäden auf.
► Schieben Sie einen kleinen Schraubendreher in die
schmale Öffnung auf der Unterseite des Reglers.
► Drücken Sie den so erreichbaren Rasthaken
vorsichtig herunter.
► Schwenken Sie die Grundplatte nach oben (
und hängen Sie sie aus den oberen Ösen aus (
2
Bedieneinheit und Grundplatte sind getrennt.

MONTAGE DER GERÄTE
Höhe [mm] Tiefe [mm]
86 30
90 17
1
)
