Grundplatte Vom Gehäuse Trennen - inVENTer Connect Montageanleitung

Montagezubehör und Einbaumaße
Bezeichnung
Feuchte-/Temperatur-Sensor FTS19-Connect Innen
Grundplatte
Gehäuse
Grundplatte vom Gehäuse trennen
Trennen Sie zunächst die Grundplatte vom Gehäuse. Entriegeln Sie dazu die Rastverbindung.
Kleiner Schlitz-Schraubendreher
1
2
Reglerplattform inVENTer Connect | Montageanleitung
Breite [mm] Höhe [mm]
56 56
60 60
Voraussetzung:
• Der Feuchte-/Temperatur-Sensor Innen ist aus-
gepackt und weist keine Transport- oder sonstige
Schäden auf.

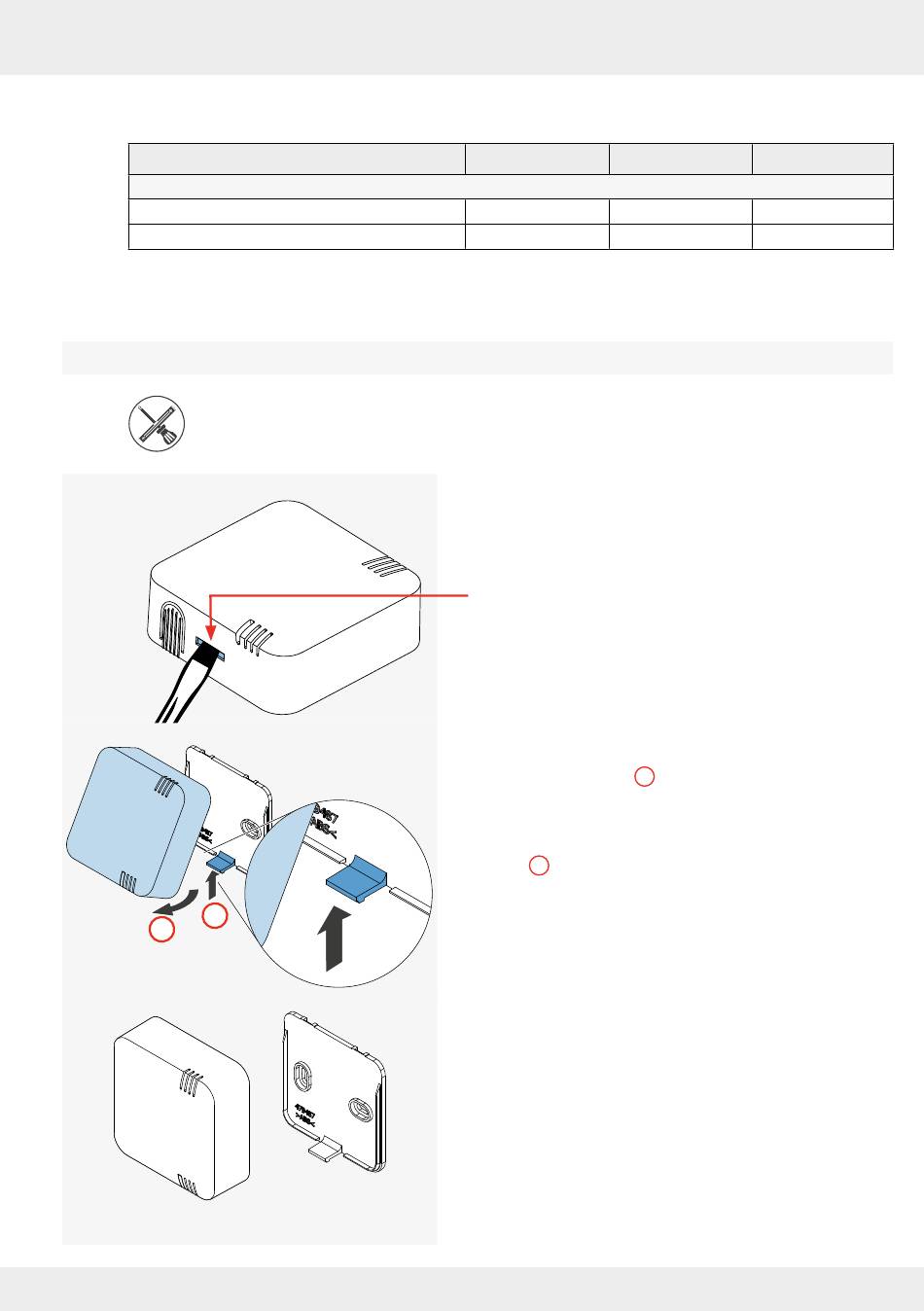

► Schieben Sie einen kleinen Schraubendreher in die
schmale Öffnung auf der Unterseite des Feuchte-/
Temperatur-Sensors Innen.
► Drücken Sie den so erreichbaren Rasthaken vor-
1
sichtig nach oben (
erung ausrastet.
► Schwenken Sie das Gehäuse von der Grundplatte
2
weg ( ) und heben Sie die oberen Haken des
Gehäuses aus den Ösen der Grundplatte.
► Entnehmen Sie das Gehäuse von der Grundplatte.
Gehäuse und Grundplatte sind getrennt.

MONTAGE DER GERÄTE
Tiefe [mm]
2
22
) bis er aus seiner Verank-
43
