6.3
Diagnose
6.3.1
Status
8014212/1D2H/2021-08-31 | SICK
Irrtümer und Änderungen vorbehalten
KONFIGURATION MITHILFE DES INTEGRIERTEN WEBSERVERS
Die Parameter werden in den nichtflüchtigen Speicher gesichert, der Encoder wird
neu gestartet.
Auf Werkseinstellungen zurücksetzen
GEFAHR
Vor der Anwendung der Funktion Reset ist zu prüfen, ob eine Gefährdung von der
Maschine oder Anlage ausgeht, in die der Encoder integriert ist!
Die Reset-Funktion führt zu einem zurücksetzen der Parameter des Position Sensor
Objects auf die Werkseinstellungen, was zu einem sofortigen Wechsel des vom Encoder
ausgegebenen Positionswertes führen kann. Dies könnte eine unerwartete Bewegung
verursachen, die zu einer Gefährdung von Personen oder einer Beschädigung der
Anlage oder sonstiger Gegenstände führen kann.
HINWEIS
Die Funktion Reset sollte nur bei Stillstand des Encoders angewendet werden.
Auf –D– klicken.
b
Die Funktion verwendet den Klassen-Dienst Reset (Service-Code 05h) des Position
Sensor Object (Data = 01h).
Die Parameter werden auf die werkseitigen Einstellungen zurückgesetzt, der Enco‐
der wird neu gestartet.
Neustart durchführen
•
Auf –R– klicken.
Der Encoder wird neu gestartet.
HINWEIS
Nach dem Neustart wird die Sprache auf Englisch zurückgesetzt und der Benutzer wird
abgemeldet.
Auf den Diagnoseseiten werden detaillierte Informationen zu möglichen Alarmen, Warn‐
ungen und Fehlern angezeigt.
Die Seite zeigt eine Beschreibung des Fehlers, wenn eine Warnung oder ein Alarm
aufgetreten ist.

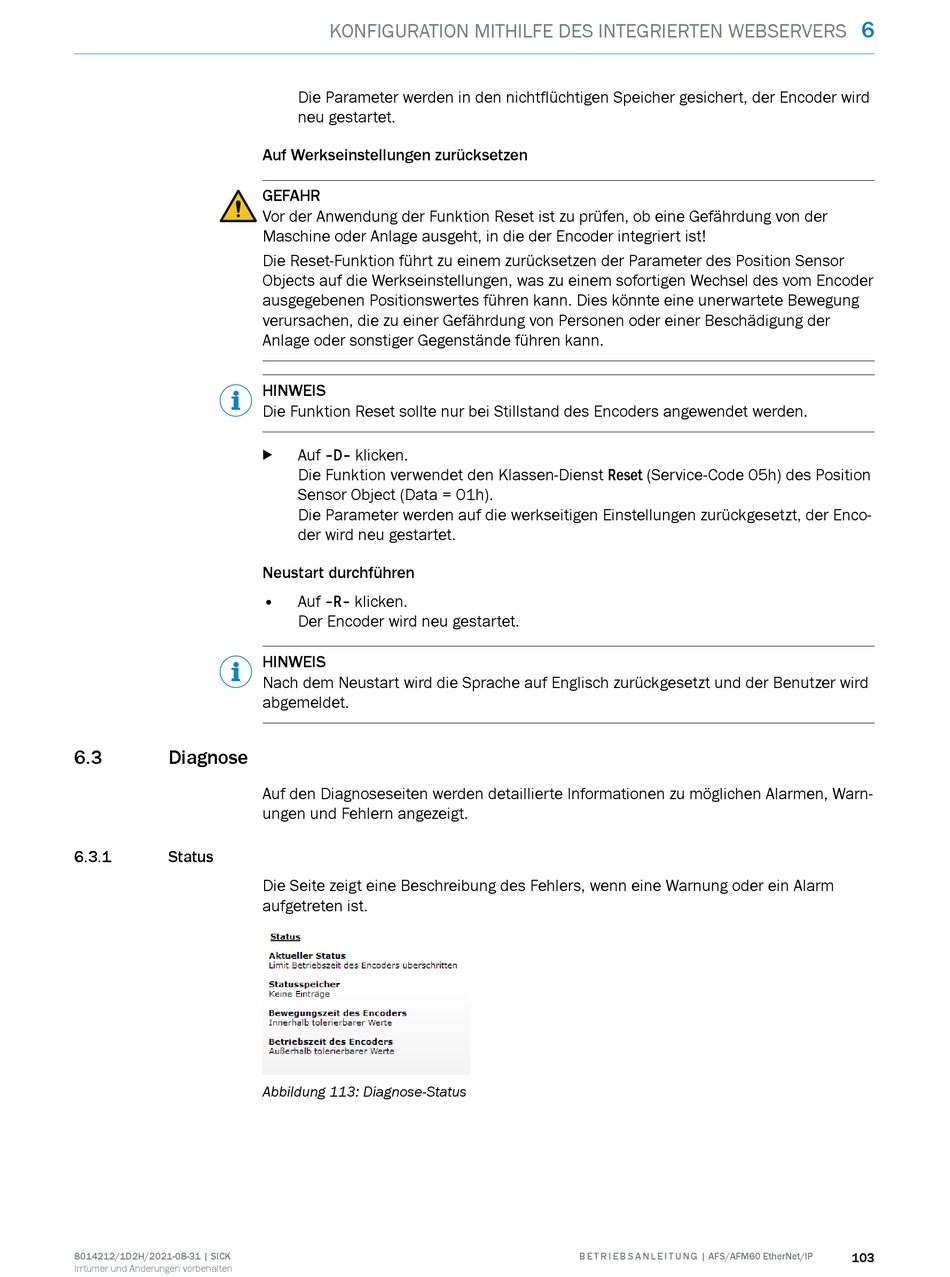

Abbildung 113: Diagnose-Status
B E T R I E B S A N L E I T U N G | AFS/AFM60 EtherNet/IP
6
103
