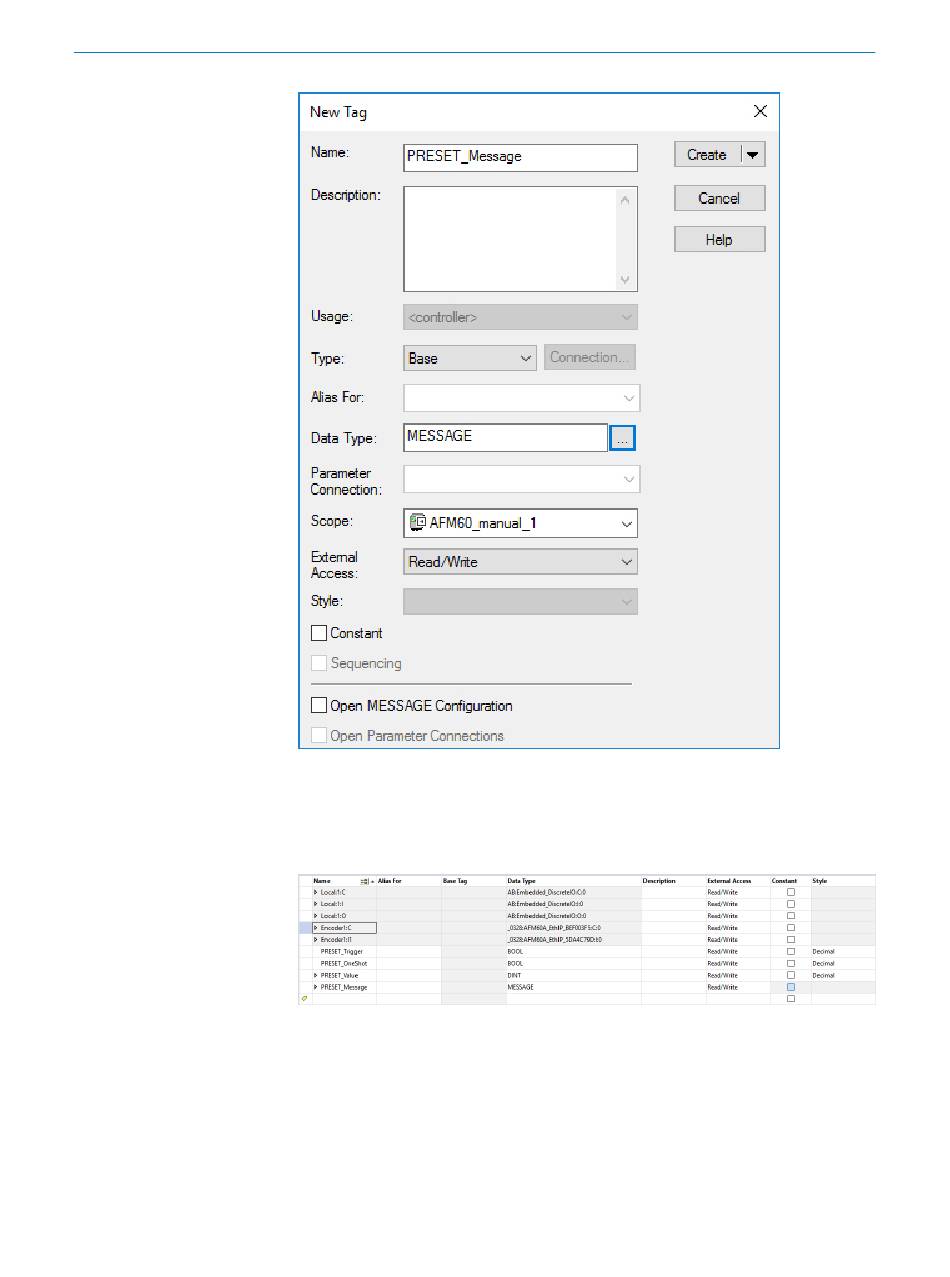

Abbildung 88: Definition der Variablen PRESET_Message
8.
Im Dialog New Tag im Feld Name PRESET_Message eingeben, im Feld Data Type den
Datentyp MESSAGE auswählen und auf OK klicken.
Die folgende Abbildung zeigt die entstandene Variablenstruktur für das Setzen
eines Preset- Wertes:
Abbildung 89: Variablenstruktur zum Setzen eines Preset-Wertes
Prozessablauf definieren
Nachdem die Variablen definiert und deklariert sind, müssen die Programmbausteine
in die Ladder Logic eingefügt und die Variablen entsprechend zugewiesen werden.
1.
Unter Tasks → Main Task → MainProgram das Fenster MainRoutine öffnen.
KONFIGURATION MITHILFE EINER SPS
B E T R I E B S A N L E I T U N G | AFS/AFM60 EtherNet/IP
5
87
