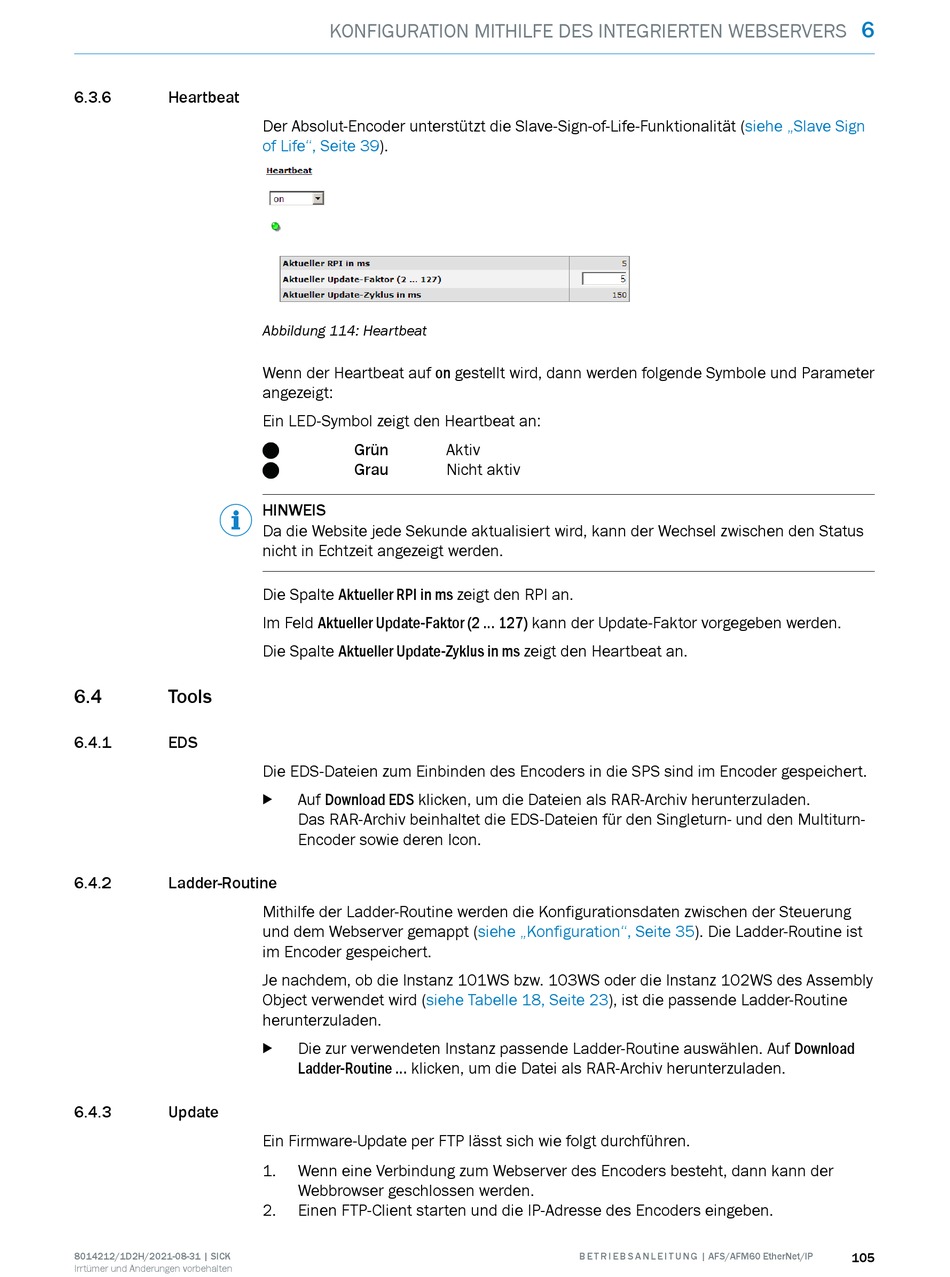

6.3.6
Heartbeat
6.4
Tools
6.4.1
EDS
6.4.2
Ladder-Routine
6.4.3
Update
8014212/1D2H/2021-08-31 | SICK
Irrtümer und Änderungen vorbehalten
KONFIGURATION MITHILFE DES INTEGRIERTEN WEBSERVERS
Der Absolut-Encoder unterstützt die Slave-Sign-of-Life-Funktionalität
of Life", Seite
39).
Abbildung 114: Heartbeat
Wenn der Heartbeat auf on gestellt wird, dann werden folgende Symbole und Parameter
angezeigt:
Ein LED-Symbol zeigt den Heartbeat an:
Grün
Grau
HINWEIS
Da die Website jede Sekunde aktualisiert wird, kann der Wechsel zwischen den Status
nicht in Echtzeit angezeigt werden.
Die Spalte Aktueller RPI in ms zeigt den RPI an.
Im Feld Aktueller Update-Faktor (2 ... 127) kann der Update-Faktor vorgegeben werden.
Die Spalte Aktueller Update-Zyklus in ms zeigt den Heartbeat an.
Die EDS-Dateien zum Einbinden des Encoders in die SPS sind im Encoder gespeichert.
Auf Download EDS klicken, um die Dateien als RAR-Archiv herunterzuladen.
b
Das RAR-Archiv beinhaltet die EDS-Dateien für den Singleturn- und den Multiturn-
Encoder sowie deren Icon.
Mithilfe der Ladder-Routine werden die Konfigurationsdaten zwischen der Steuerung
und dem Webserver gemappt
im Encoder gespeichert.
Je nachdem, ob die Instanz 101WS bzw. 103WS oder die Instanz 102WS des Assembly
Object verwendet wird
(siehe Tabelle 18, Seite
herunterzuladen.
Die zur verwendeten Instanz passende Ladder-Routine auswählen. Auf Download
b
Ladder-Routine ... klicken, um die Datei als RAR-Archiv herunterzuladen.
Ein Firmware-Update per FTP lässt sich wie folgt durchführen.
1.
Wenn eine Verbindung zum Webserver des Encoders besteht, dann kann der
Webbrowser geschlossen werden.
2.
Einen FTP-Client starten und die IP-Adresse des Encoders eingeben.
Aktiv
Nicht aktiv
(siehe „Konfiguration", Seite
23), ist die passende Ladder-Routine
B E T R I E B S A N L E I T U N G | AFS/AFM60 EtherNet/IP
(siehe „Slave Sign
35). Die Ladder-Routine ist
105
