Montieren des Abgasabfuhradapters Ø 80/125 (Zubehör)
Als Zubehör ist ein Abgasabfuhradapter von Ø 80/125 für Gas-Heizgerä-
te mit einer Leistung ≤ 70 kW erhältlich. Der Adapter besteht aus 2 Tei-
len [2 + 3].
▶ Den Adapter Ø 80/110 platzieren [2].
▶ Den Adapter Ø 125/160 platzieren [3].
1

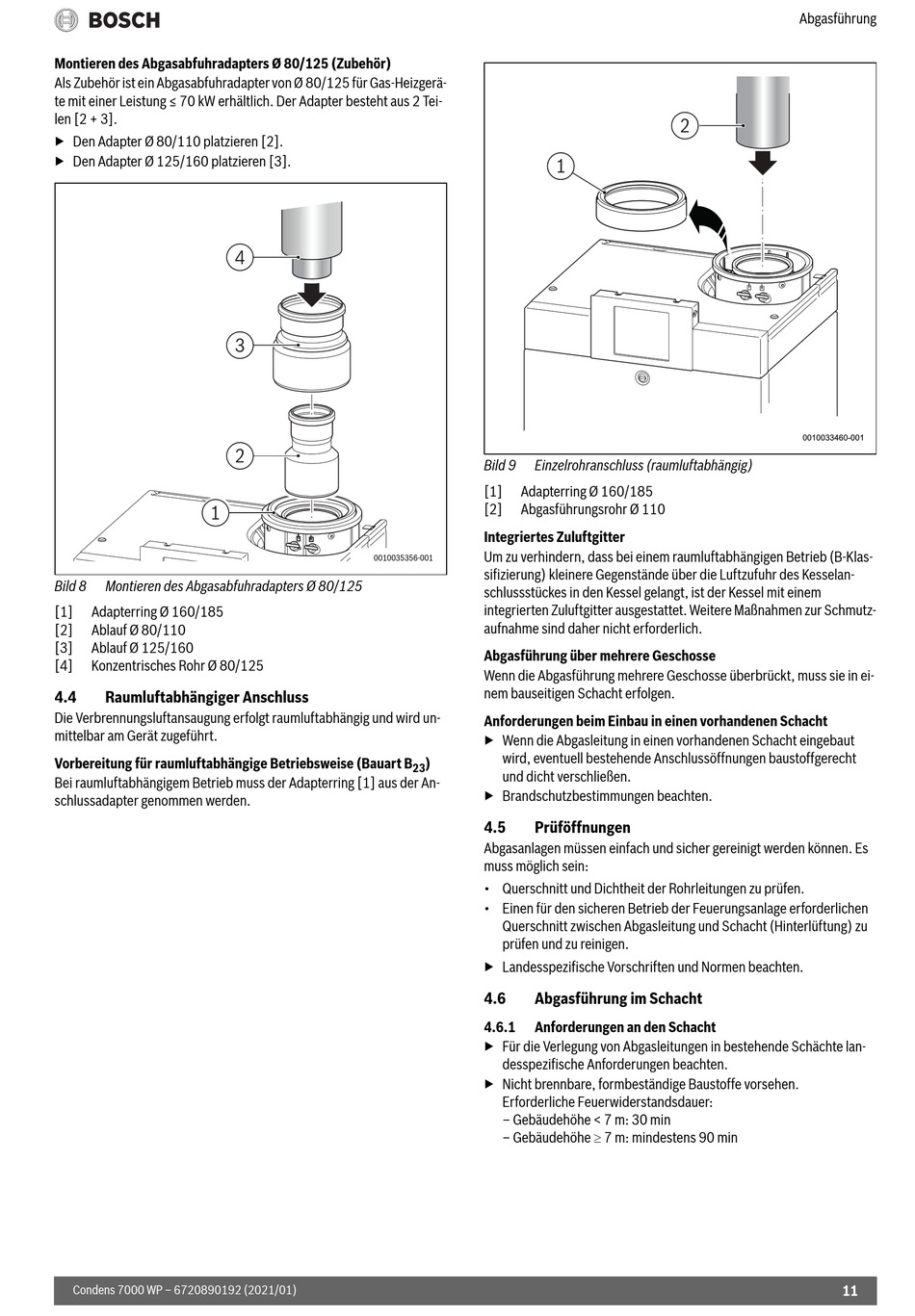

Bild 8 Montieren des Abgasabfuhradapters Ø 80/125
[1] Adapterring Ø 160/185
[2] Ablauf Ø 80/110
[3] Ablauf Ø 125/160
[4] Konzentrisches Rohr Ø 80/125
4.4 Raumluftabhängiger Anschluss
Die Verbrennungsluftansaugung erfolgt raumluftabhängig und wird un-
mittelbar am Gerät zugeführt.
Vorbereitung für raumluftabhängige Betriebsweise (Bauart B
Bei raumluftabhängigem Betrieb muss der Adapterring [1] aus der An-
schlussadapter genommen werden.
Condens 7000 WP – 6720890192 (2021/01)
4
3
2
0010035356-001
1
Bild 9 Einzelrohranschluss (raumluftabhängig)
[1] Adapterring Ø 160/185
[2] Abgasführungsrohr Ø 110
Integriertes Zuluftgitter
Um zu verhindern, dass bei einem raumluftabhängigen Betrieb (B-Klas-
sifizierung) kleinere Gegenstände über die Luftzufuhr des Kesselan-
schlussstückes in den Kessel gelangt, ist der Kessel mit einem
integrierten Zuluftgitter ausgestattet. Weitere Maßnahmen zur Schmutz-
aufnahme sind daher nicht erforderlich.
Abgasführung über mehrere Geschosse
Wenn die Abgasführung mehrere Geschosse überbrückt, muss sie in ei-
nem bauseitigen Schacht erfolgen.
Anforderungen beim Einbau in einen vorhandenen Schacht
▶ Wenn die Abgasleitung in einen vorhandenen Schacht eingebaut
wird, eventuell bestehende Anschlussöffnungen baustoffgerecht
)
23
und dicht verschließen.
▶ Brandschutzbestimmungen beachten.
4.5 Prüföffnungen
Abgasanlagen müssen einfach und sicher gereinigt werden können. Es
muss möglich sein:
• Querschnitt und Dichtheit der Rohrleitungen zu prüfen.
• Einen für den sicheren Betrieb der Feuerungsanlage erforderlichen
Querschnitt zwischen Abgasleitung und Schacht (Hinterlüftung) zu
prüfen und zu reinigen.
▶ Landesspezifische Vorschriften und Normen beachten.
4.6 Abgasführung im Schacht
4.6.1

Anforderungen an den Schacht

▶ Für die Verlegung von Abgasleitungen in bestehende Schächte lan-
desspezifische Anforderungen beachten.
▶ Nicht brennbare, formbeständige Baustoffe vorsehen.
Erforderliche Feuerwiderstandsdauer:
‒ Gebäudehöhe < 7 m: 30 min
‒ Gebäudehöhe  7 m: mindestens 90 min
Abgasführung
