Vorschriften zu Gasanlagen

2.14

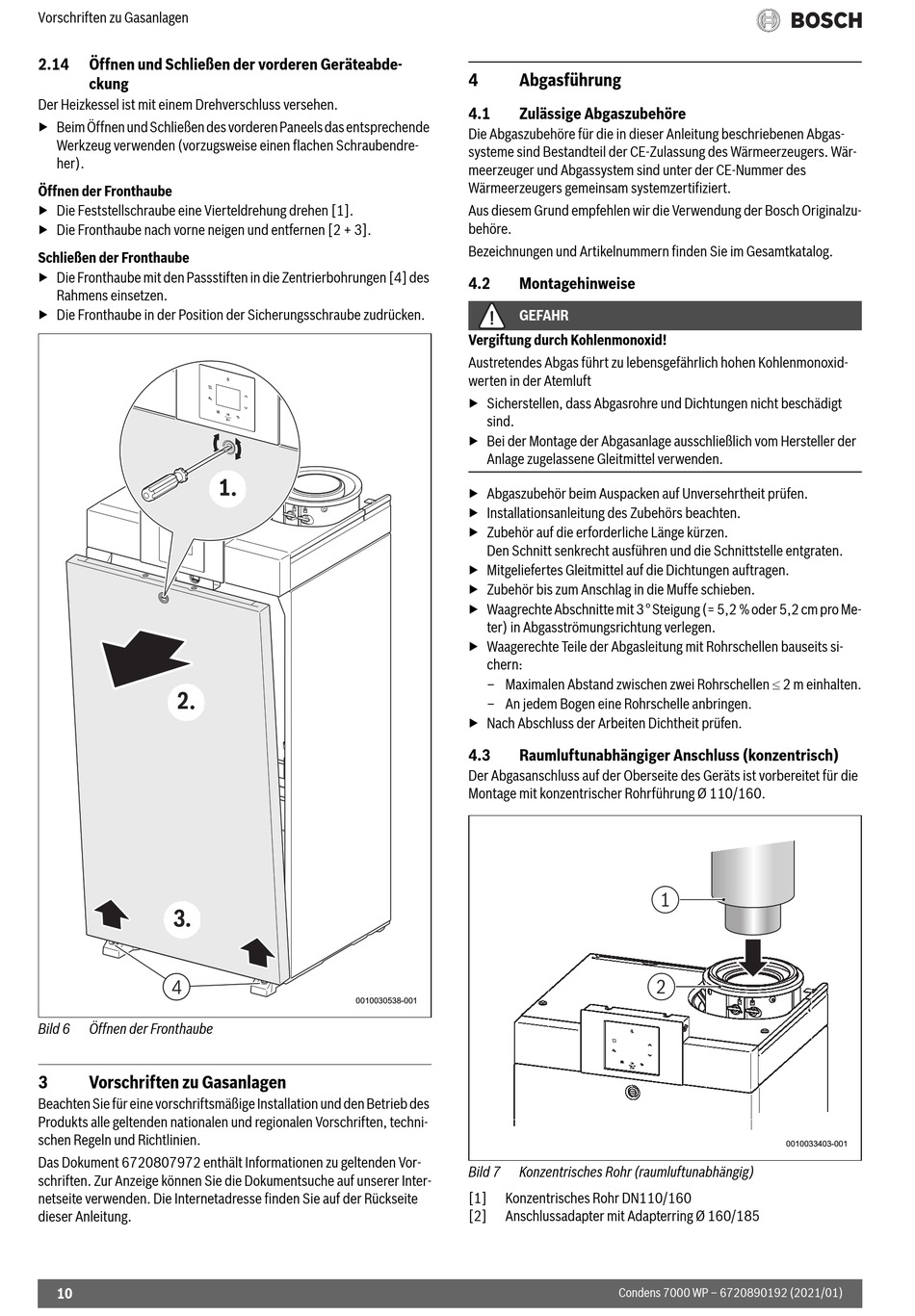

Öffnen und Schließen der vorderen Geräteabde-
ckung
Der Heizkessel ist mit einem Drehverschluss versehen.
▶ Beim Öffnen und Schließen des vorderen Paneels das entsprechende
Werkzeug verwenden (vorzugsweise einen flachen Schraubendre-
her).
Öffnen der Fronthaube
▶ Die Feststellschraube eine Vierteldrehung drehen [1].
▶ Die Fronthaube nach vorne neigen und entfernen [2 + 3].
Schließen der Fronthaube
▶ Die Fronthaube mit den Passstiften in die Zentrierbohrungen [4] des
Rahmens einsetzen.
▶ Die Fronthaube in der Position der Sicherungsschraube zudrücken.
2.
3.
4
Bild 6
Öffnen der Fronthaube
3
Vorschriften zu Gasanlagen
Beachten Sie für eine vorschriftsmäßige Installation und den Betrieb des
Produkts alle geltenden nationalen und regionalen Vorschriften, techni-
schen Regeln und Richtlinien.
Das Dokument 6720807972 enthält Informationen zu geltenden Vor-
schriften. Zur Anzeige können Sie die Dokumentsuche auf unserer Inter-
netseite verwenden. Die Internetadresse finden Sie auf der Rückseite
dieser Anleitung.
10
1.
0010030538-001
4
Abgasführung
4.1
Zulässige Abgaszubehöre
Die Abgaszubehöre für die in dieser Anleitung beschriebenen Abgas-
systeme sind Bestandteil der CE-Zulassung des Wärmeerzeugers. Wär-
meerzeuger und Abgassystem sind unter der CE-Nummer des
Wärmeerzeugers gemeinsam systemzertifiziert.
Aus diesem Grund empfehlen wir die Verwendung der Bosch Originalzu-
behöre.
Bezeichnungen und Artikelnummern finden Sie im Gesamtkatalog.
4.2

Montagehinweise

GEFAHR
Vergiftung durch Kohlenmonoxid!
Austretendes Abgas führt zu lebensgefährlich hohen Kohlenmonoxid-
werten in der Atemluft
▶ Sicherstellen, dass Abgasrohre und Dichtungen nicht beschädigt
sind.
▶ Bei der Montage der Abgasanlage ausschließlich vom Hersteller der
Anlage zugelassene Gleitmittel verwenden.
▶ Abgaszubehör beim Auspacken auf Unversehrtheit prüfen.
▶ Installationsanleitung des Zubehörs beachten.
▶ Zubehör auf die erforderliche Länge kürzen.
Den Schnitt senkrecht ausführen und die Schnittstelle entgraten.
▶ Mitgeliefertes Gleitmittel auf die Dichtungen auftragen.
▶ Zubehör bis zum Anschlag in die Muffe schieben.
▶ Waagrechte Abschnitte mit 3 ° Steigung (= 5,2 % oder 5,2 cm pro Me-
ter) in Abgasströmungsrichtung verlegen.
▶ Waagerechte Teile der Abgasleitung mit Rohrschellen bauseits si-
chern:
– Maximalen Abstand zwischen zwei Rohrschellen  2 m einhalten.
– An jedem Bogen eine Rohrschelle anbringen.
▶ Nach Abschluss der Arbeiten Dichtheit prüfen.
4.3
Raumluftunabhängiger Anschluss (konzentrisch)
Der Abgasanschluss auf der Oberseite des Geräts ist vorbereitet für die
Montage mit konzentrischer Rohrführung Ø 110/160.
Bild 7
Konzentrisches Rohr (raumluftunabhängig)
[1]
Konzentrisches Rohr DN110/160
[2]
Anschlussadapter mit Adapterring Ø 160/185
Condens 7000 WP – 6720890192 (2021/01)
1
2
0010033403-001
