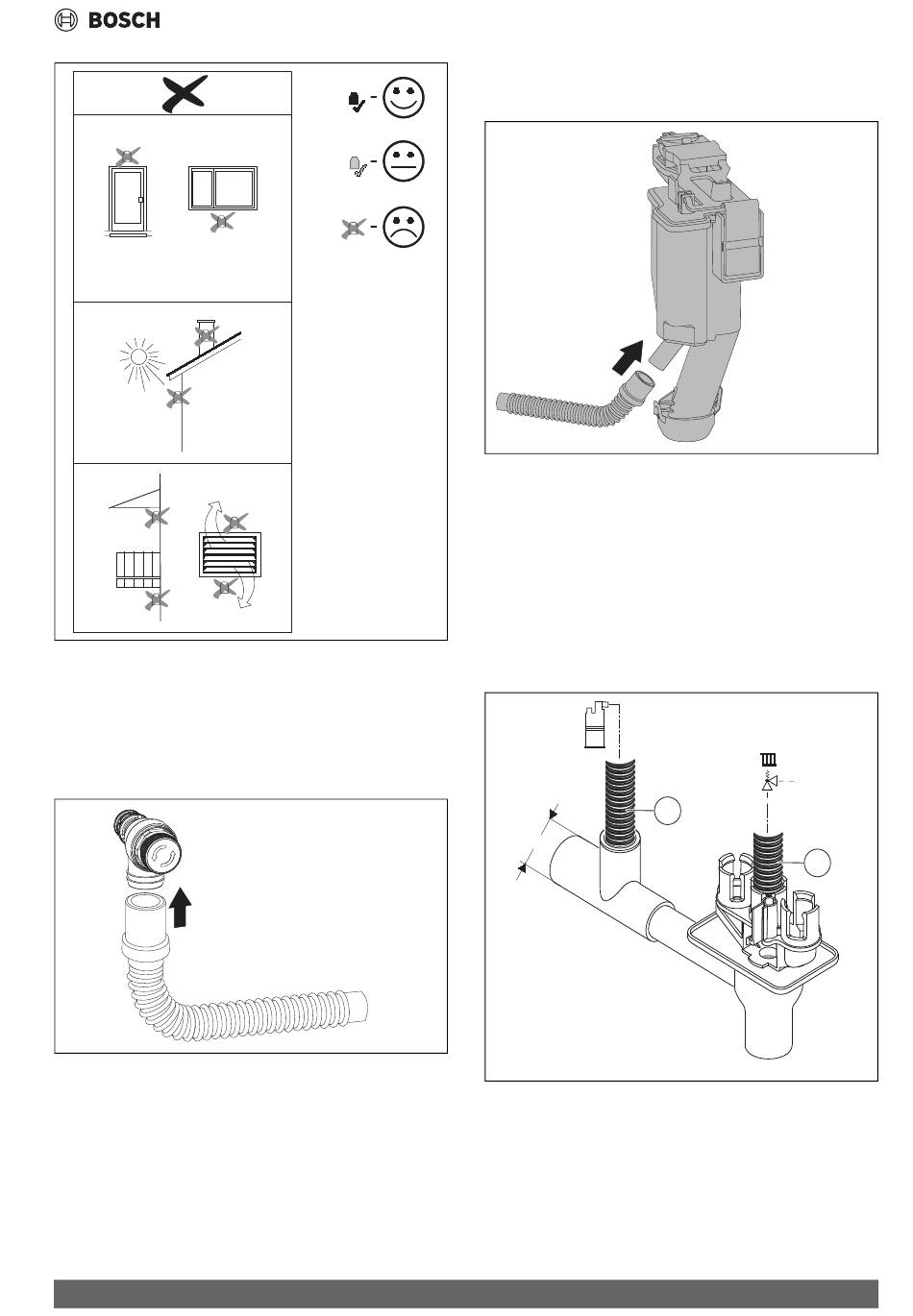

Bild 41 Ungeeigneter Installationsort des Außentemperaturfühlers
7.4

Hydraulischer Anschluss

Rohrnetz vorbereiten
Rückstände im Rohrnetz können das Gerät beschädigen.
▶ Rohrnetz vor dem Anschluss spülen.
Schlauch am Sicherheitsventil Heizung montieren
Bild 42 Schlauch am Sicherheitsventil (Heizung) montieren
Condens 9800i WA – 6721836548 (2022/07)
Schlauch am Kondensatsiphon montieren
▶ Kappe am Abfluss des Kondensatsiphons abnehmen.
▶ Kondensatschlauch am Kondensatsiphon montieren.
Bild 43
▶ Kondensatschlauch nur mit Gefälle verlegen und an die Ablaufleitung
anschließen.
▶ Anschluss am Kondensatsiphon auf Dichtheit prüfen.
Siphon montieren
Der Siphon (Zubehör Nr. 432) leitet austretendes Wasser und das Kon-
densat ab.
▶ Ableitung aus korrosionsfesten Werkstoffen (entsprechend landes-
0010009910-001
spezifischen Bestimmungen) erstellen.
▶ Ableitung direkt an einen Anschluss DN 40 montieren.
▶ Schläuche mit Gefälle verlegen.
DN 40
0010032383-001
Bild 44 Kondensatschlauch und Schlauch vom Sicherheitsventil am Si-
phon montieren
[1] Kondensatschlauch
[2] Schlauch vom Sicherheitsventil (Heizkreis)
Installation
0010034879-002
1
2
6 720 804 853-13.2O
29
