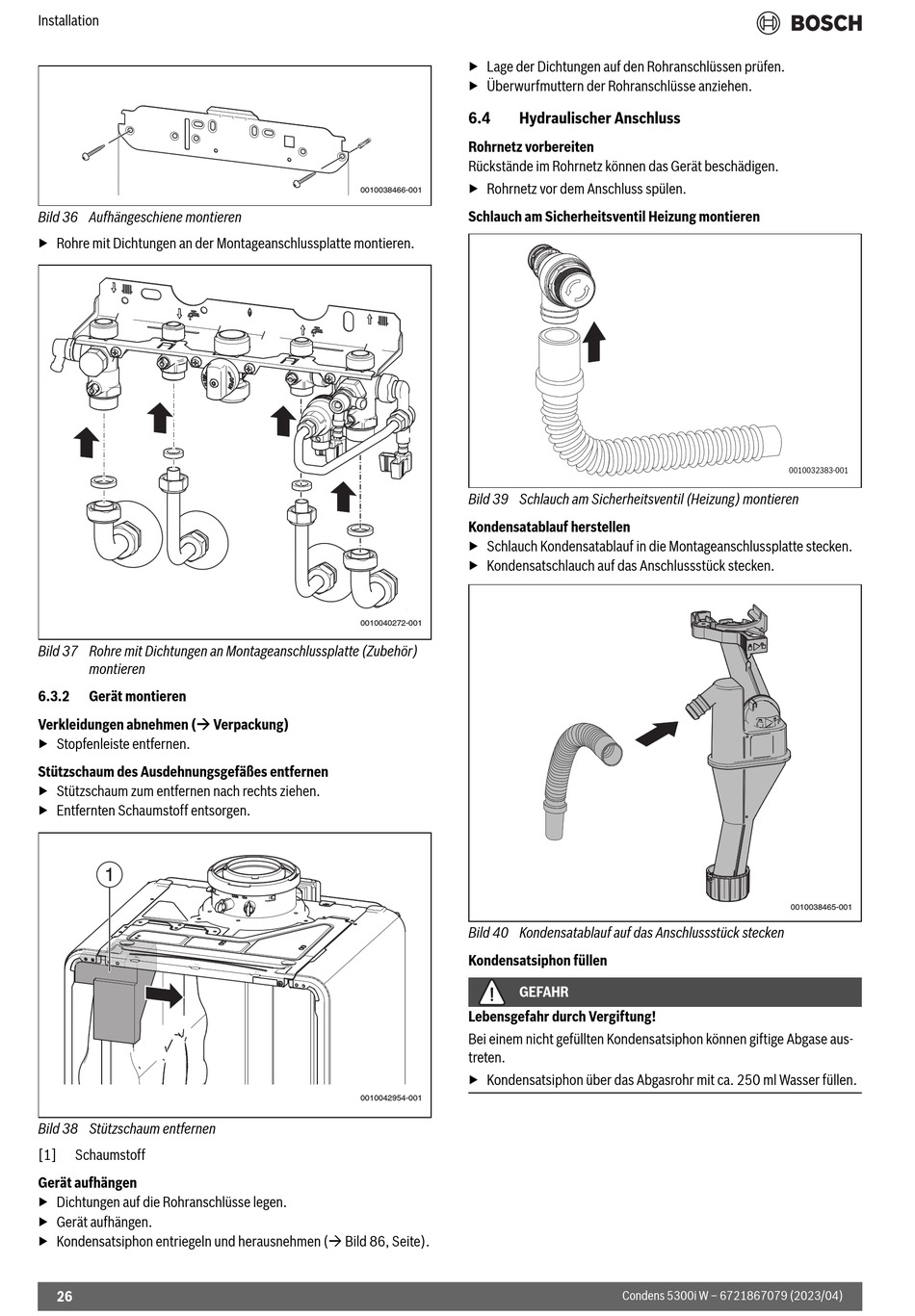

Installation
Bild 36 Aufhängeschiene montieren
▶ Rohre mit Dichtungen an der Montageanschlussplatte montieren.
Bild 37 Rohre mit Dichtungen an Montageanschlussplatte (Zubehör)
montieren
6.3.2 Gerät montieren
Verkleidungen abnehmen ( Verpackung)
▶ Stopfenleiste entfernen.
Stützschaum des Ausdehnungsgefäßes entfernen
▶ Stützschaum zum entfernen nach rechts ziehen.
▶ Entfernten Schaumstoff entsorgen.
1
Bild 38 Stützschaum entfernen
[1] Schaumstoff
Gerät aufhängen
▶ Dichtungen auf die Rohranschlüsse legen.
▶ Gerät aufhängen.
▶ Kondensatsiphon entriegeln und herausnehmen ( Bild 86, Seite).
26
▶ Lage der Dichtungen auf den Rohranschlüssen prüfen.
▶ Überwurfmuttern der Rohranschlüsse anziehen.
6.4

Hydraulischer Anschluss

Rohrnetz vorbereiten
Rückstände im Rohrnetz können das Gerät beschädigen.
▶ Rohrnetz vor dem Anschluss spülen.
0010038466-001
Schlauch am Sicherheitsventil Heizung montieren
Bild 39 Schlauch am Sicherheitsventil (Heizung) montieren
Kondensatablauf herstellen
▶ Schlauch Kondensatablauf in die Montageanschlussplatte stecken.
▶ Kondensatschlauch auf das Anschlussstück stecken.
0010040272-001
Bild 40 Kondensatablauf auf das Anschlussstück stecken
Kondensatsiphon füllen
GEFAHR
Lebensgefahr durch Vergiftung!
Bei einem nicht gefüllten Kondensatsiphon können giftige Abgase aus-
treten.
▶ Kondensatsiphon über das Abgasrohr mit ca. 250 ml Wasser füllen.
0010042954-001
0010032383-001
0010038465-001
Condens 5300i W – 6721867079 (2023/04)
