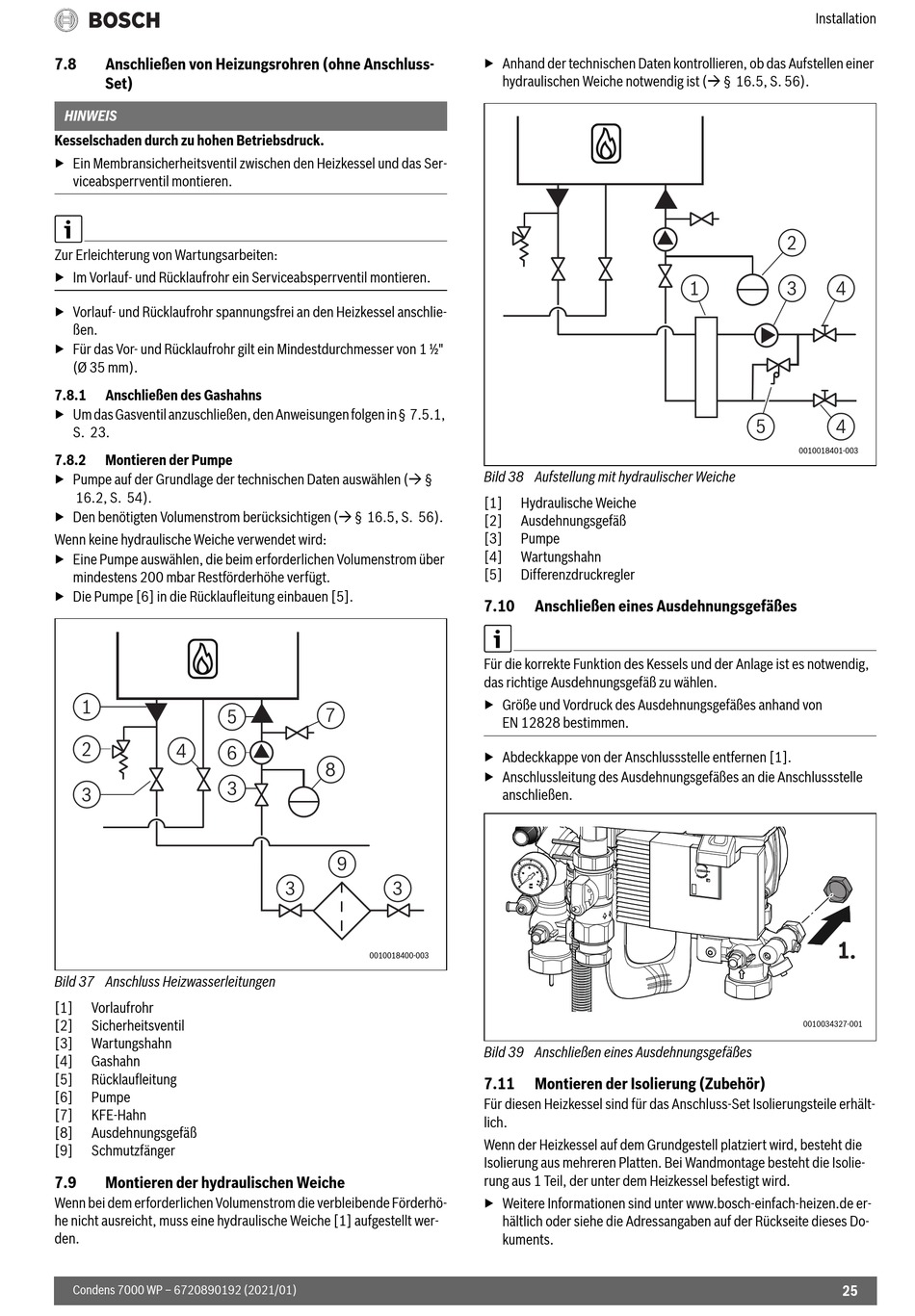

7.8 Anschließen von Heizungsrohren (ohne Anschluss-
Set)
HINWEIS
Kesselschaden durch zu hohen Betriebsdruck.
▶ Ein Membransicherheitsventil zwischen den Heizkessel und das Ser-
viceabsperrventil montieren.
Zur Erleichterung von Wartungsarbeiten:
▶ Im Vorlauf- und Rücklaufrohr ein Serviceabsperrventil montieren.
▶ Vorlauf- und Rücklaufrohr spannungsfrei an den Heizkessel anschlie-
ßen.
▶ Für das Vor- und Rücklaufrohr gilt ein Mindestdurchmesser von 1 ½"
(Ø 35 mm).
7.8.1 Anschließen des Gashahns
▶ Um das Gasventil anzuschließen, den Anweisungen folgen in § 7.5.1,
S. 23.
7.8.2

Montieren der Pumpe

▶ Pumpe auf der Grundlage der technischen Daten auswählen ( §
16.2, S. 54).
▶ Den benötigten Volumenstrom berücksichtigen ( § 16.5, S. 56).
Wenn keine hydraulische Weiche verwendet wird:
▶ Eine Pumpe auswählen, die beim erforderlichen Volumenstrom über
mindestens 200 mbar Restförderhöhe verfügt.
▶ Die Pumpe [6] in die Rücklaufleitung einbauen [5].
1
5
2
4
6
3
3
Bild 37 Anschluss Heizwasserleitungen
[1] Vorlaufrohr
[2] Sicherheitsventil
[3] Wartungshahn
[4] Gashahn
[5] Rücklaufleitung
[6] Pumpe
[7] KFE-Hahn
[8] Ausdehnungsgefäß
[9] Schmutzfänger
7.9

Montieren der hydraulischen Weiche

Wenn bei dem erforderlichen Volumenstrom die verbleibende Förderhö-
he nicht ausreicht, muss eine hydraulische Weiche [1] aufgestellt wer-
den.
Condens 7000 WP – 6720890192 (2021/01)
7
8
9
3 3
0010018400-003
▶ Anhand der technischen Daten kontrollieren, ob das Aufstellen einer
hydraulischen Weiche notwendig ist ( § 16.5, S. 56).
Bild 38 Aufstellung mit hydraulischer Weiche
[1] Hydraulische Weiche
[2] Ausdehnungsgefäß
[3] Pumpe
[4] Wartungshahn
[5] Differenzdruckregler
7.10 Anschließen eines Ausdehnungsgefäßes
Für die korrekte Funktion des Kessels und der Anlage ist es notwendig,
das richtige Ausdehnungsgefäß zu wählen.
▶ Größe und Vordruck des Ausdehnungsgefäßes anhand von
EN 12828 bestimmen.
▶ Abdeckkappe von der Anschlussstelle entfernen [1].
▶ Anschlussleitung des Ausdehnungsgefäßes an die Anschlussstelle
anschließen.
Bild 39 Anschließen eines Ausdehnungsgefäßes
7.11 Montieren der Isolierung (Zubehör)
Für diesen Heizkessel sind für das Anschluss-Set Isolierungsteile erhält-
lich.
Wenn der Heizkessel auf dem Grundgestell platziert wird, besteht die
Isolierung aus mehreren Platten. Bei Wandmontage besteht die Isolie-
rung aus 1 Teil, der unter dem Heizkessel befestigt wird.
▶ Weitere Informationen sind unter www.bosch-einfach-heizen.de er-
hältlich oder siehe die Adressangaben auf der Rückseite dieses Do-
kuments.
Installation
2
1 3 4
5 4
0010018401-003
