REGELMÄSSIGE WARTUNG UND EINSTELLUNG

Sicherungen wechseln

Die Hauptsicherung, die Sicherung für das
Kraftstoffeinspritzsystem und die Siche-
rungskästen, die die Sicherungen für die
einzelnen Stromkreise enthalten, befinden
sich unter dem Fahrersitz. (Siehe Seite
3-28.)
3
1
2
6

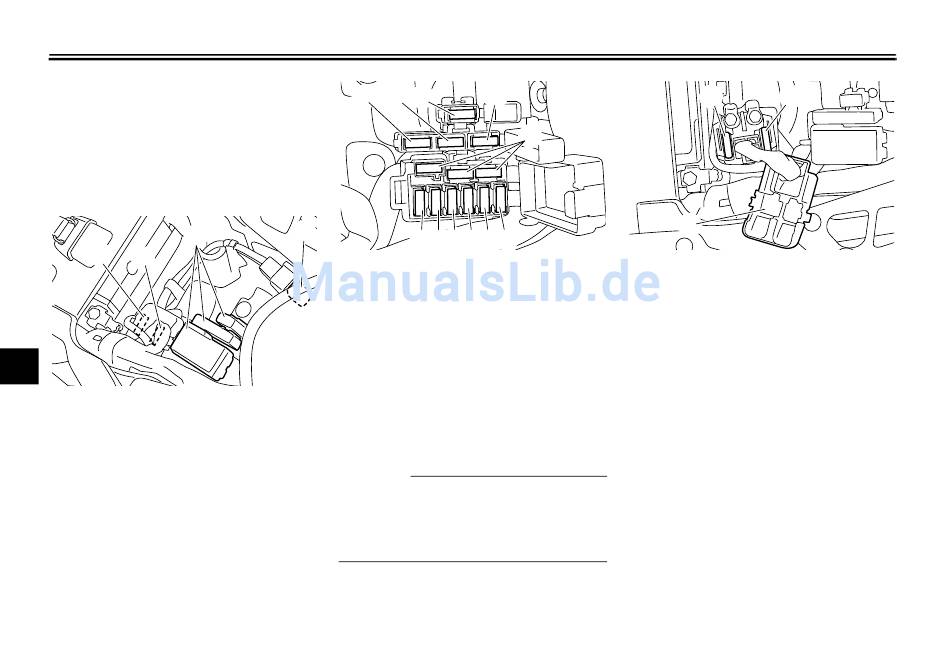

1. Sicherung des Kraftstoffeinspritz-Systems
2. Ersatzsicherung für das Kraftstoff-Einspritz-
system
3. Sicherungskasten
4. Hauptsicherung
GAU49823
7 8 9
4
6 5 4 3 2 1
1. Zündungssicherung
2. Signalanlagensicherung
3. Sicherung des elektronischen Drosselventils
4. Zusatzsicherung (für die Uhr und das Weg-
fahrsperren-System)
5. Rechte Kühlerlüftersicherung
6. Linke Kühlerlüftersicherung
7. Ersatzsicherung
8. Blinkerlampensicherung
9. Lenkungsdämpfer-Sicherung
10.Scheinwerfersicherung
HINWEIS
Die Abdeckung des Starter-Relais nach
oben herausziehen, um Zugang zur Siche-
rung des Kraftstoff-Einspritzsystems zu er-
halten.
10
7
1. Abdeckung des Starter-Relais
2. Sicherung des Kraftstoffeinspritz-Systems
3. Ersatzsicherung für das Kraftstoff-Einspritz-
Eine durchgebrannte Sicherung folgender-
maßen erneuern.
1. Den Zündschlüssel auf "OFF" drehen
2. Die durchgebrannte Sicherung her-
6-33
2 3
1
system
und den betroffenen Stromkreis aus-
schalten.
ausnehmen, und dann eine neue Si-
cherung mit der vorgeschriebenen
Amperezahl einsetzen. WARNUNG!
Keine Sicherung mit einer höheren
als der vorgeschriebenen Ampere-
zahl verwenden, um Schäden an
elektrischen Komponenten und ei-
nen möglichen Brand zu vermei-
den.
[GWA15131]
