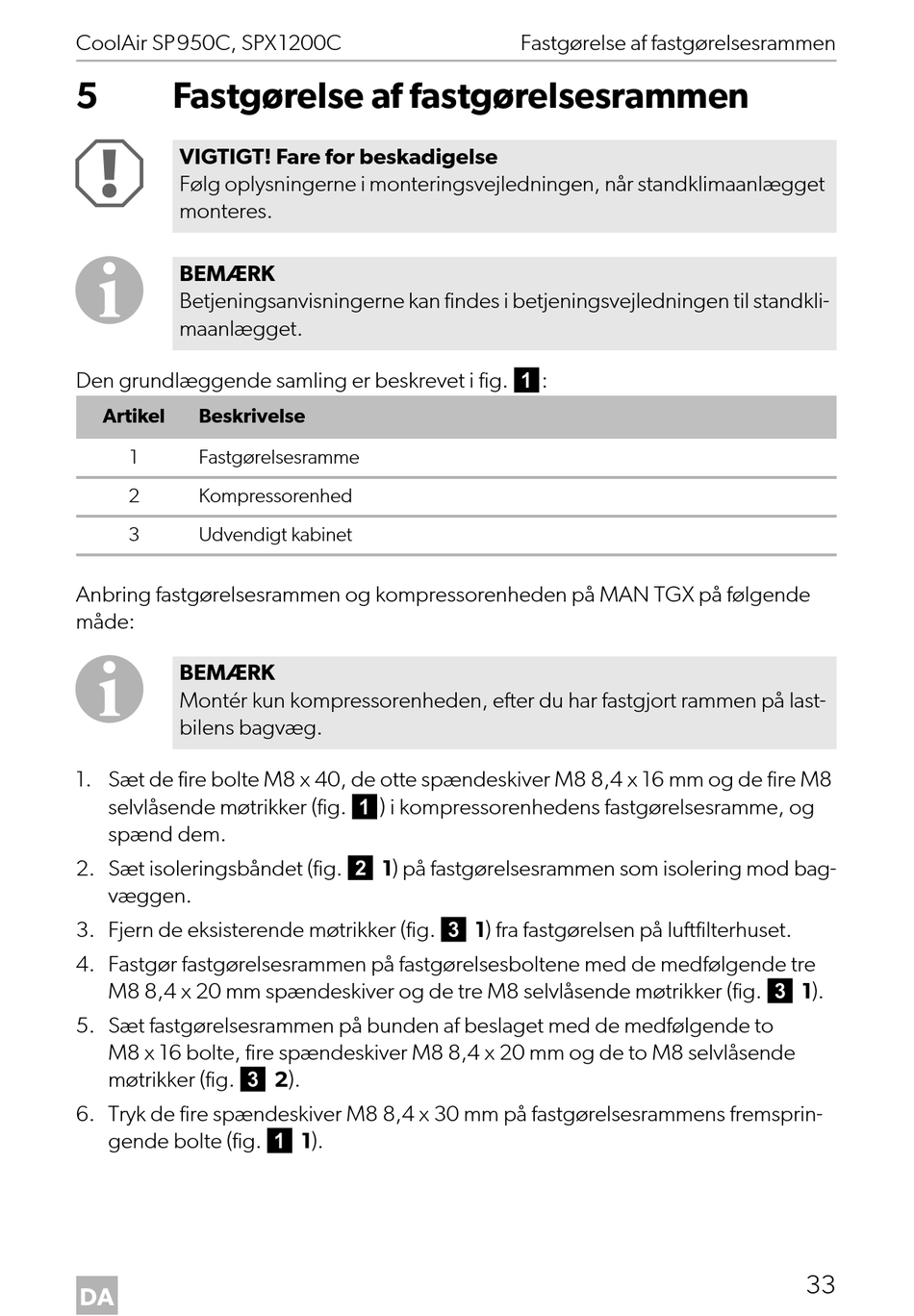

Dometic COOLAIR SP950C Montageanleitung Seite 33

CoolAir SP950C, SPX1200C
5 Fastgørelse af fastgørelsesrammen
A
VIGTIGT! Fare for beskadigelse
Følg oplysningerne i monteringsvejledningen, når standklimaanlægget
monteres.
I
BEMÆRK
Betjeningsanvisningerne kan findes i betjeningsvejledningen til standkli-
maanlægget.
Den grundlæggende samling er beskrevet i fig. 1:
Artikel Beskrivelse
1 Fastgørelsesramme
2 Kompressorenhed
3 Udvendigt kabinet
Anbring fastgørelsesrammen og kompressorenheden på MAN TGX på følgende
måde:
I
BEMÆRK
Montér kun kompressorenheden, efter du har fastgjort rammen på last-
bilens bagvæg.
1. Sæt de fire bolte M8 x 40, de otte spændeskiver M8 8,4 x 16 mm og de fire M8
selvlåsende møtrikker (fig. 1) i kompressorenhedens fastgørelsesramme, og
spænd dem.
2. Sæt isoleringsbåndet (fig. 2 1) på fastgørelsesrammen som isolering mod bag-
væggen.
3. Fjern de eksisterende møtrikker (fig. 3 1) fra fastgørelsen på luftfilterhuset.
4. Fastgør fastgørelsesrammen på fastgørelsesboltene med de medfølgende tre
M8 8,4 x 20 mm spændeskiver og de tre M8 selvlåsende møtrikker (fig. 3 1).
5. Sæt fastgørelsesrammen på bunden af beslaget med de medfølgende to
M8 x 16 bolte, fire spændeskiver M8 8,4 x 20 mm og de to M8 selvlåsende
møtrikker (fig. 3 2).
6. Tryk de fire spændeskiver M8 8,4 x 30 mm på fastgørelsesrammens fremsprin-
gende bolte (fig. 1 1).
DA
Fastgørelse af fastgørelsesrammen
33
