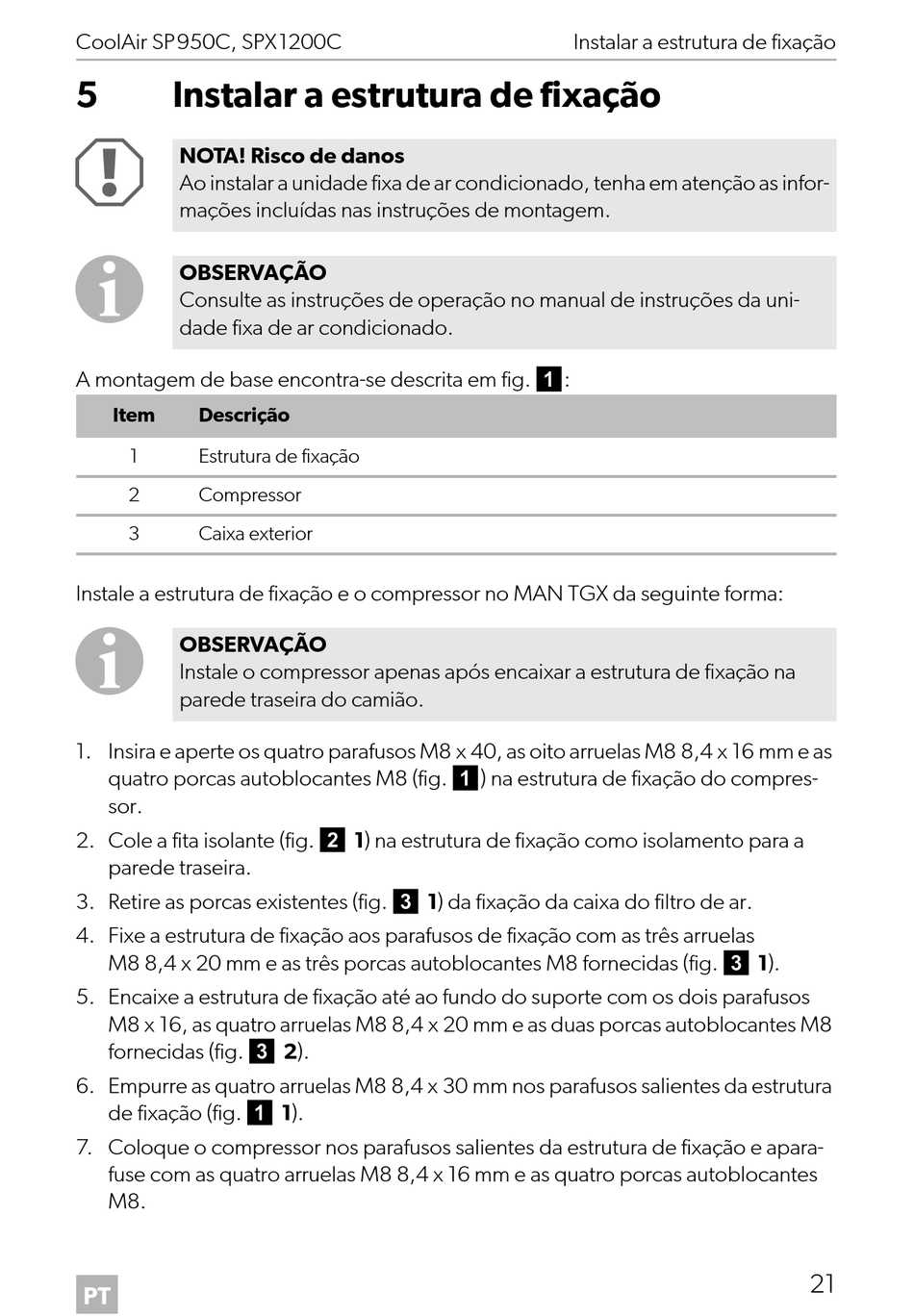

CoolAir SP950C, SPX1200C
5 Instalar a estrutura de fixação
A
NOTA! Risco de danos
Ao instalar a unidade fixa de ar condicionado, tenha em atenção as infor-
mações incluídas nas instruções de montagem.
I
OBSERVAÇÃO
Consulte as instruções de operação no manual de instruções da uni-
dade fixa de ar condicionado.
A montagem de base encontra-se descrita em fig. 1:
Item Descrição
1 Estrutura de fixação
2 Compressor
3 Caixa exterior
Instale a estrutura de fixação e o compressor no MAN TGX da seguinte forma:
I
OBSERVAÇÃO
Instale o compressor apenas após encaixar a estrutura de fixação na
parede traseira do camião.
1. Insira e aperte os quatro parafusos M8 x 40, as oito arruelas M8 8,4 x 16 mm e as
quatro porcas autoblocantes M8 (fig. 1) na estrutura de fixação do compres-
sor.
2. Cole a fita isolante (fig. 2 1) na estrutura de fixação como isolamento para a
parede traseira.
3. Retire as porcas existentes (fig. 3 1) da fixação da caixa do filtro de ar.
4. Fixe a estrutura de fixação aos parafusos de fixação com as três arruelas
M8 8,4 x 20 mm e as três porcas autoblocantes M8 fornecidas (fig. 3 1).
5. Encaixe a estrutura de fixação até ao fundo do suporte com os dois parafusos
M8 x 16, as quatro arruelas M8 8,4 x 20 mm e as duas porcas autoblocantes M8
fornecidas (fig. 3 2).
6. Empurre as quatro arruelas M8 8,4 x 30 mm nos parafusos salientes da estrutura
de fixação (fig. 1 1).
7. Coloque o compressor nos parafusos salientes da estrutura de fixação e apara-
fuse com as quatro arruelas M8 8,4 x 16 mm e as quatro porcas autoblocantes
M8.
PT
Instalar a estrutura de fixação
21
